Руководство по настройке MA2120

При использовании большого количества динамиков, с которыми MA2120 не сможет справиться самостоятельно, для расширения

возможностей можно подключить усилитель мощности PA2120.

Чтобы эффективно использовать данную возможность, подключите разъем [LINE OUT] на MA2120 к разъему [INPUT] на PA2120 с помощью кабеля

RCA, при этом питание всех устройств следует отключить. Если вы хотите еще больше расширить эту возможность, можно подключить еще один

усилитель мощности PA2120. Просто подключите разъемы [THRU OUT] на PA2120 к разъемам [INPUT] на дополнительном усилителе мощности

PA2120. После подключения всех кабелей подключите кабель питания к розетке электросети.

Предупреждение

При подключении кабеля питания к розетке электросети входной сигнал включит питание данного устройства посредством функции

автоматического включения. Во избежание неожиданного воспроизведения громких звуков следует подключать микрофоны и внешние

устройства при отключенном питании.

ПРИМЕЧАНИЕ

При понижении уровня выходного сигнала с помощью регуляторов [VOLUME] или внешней панели управления функция автоматического

включения PA2120 может работать неправильно из-за отсутствия уровня входного сигнала. Установите соответствующий уровень выходного

сигнала на PA2120, чтобы функция автоматического включения работала правильно.

В режиме настройки можно задать, будет ли уровень выходного сигнала с разъемов [LINE OUT] на MA2120 привязываться к уровню выходного

сигнала с контактов [SPEAKERS] на MA2120 или контролироваться независимо. Установите регуляторы [VOLUME] на PA2120 в максимальное

положение, чтобы отрегулировать уровень PA2120 до аналогичного уровня MA2120. Связанную работу при использовании панели управления

можно настроить с помощью DIP-переключателя [SETUP].

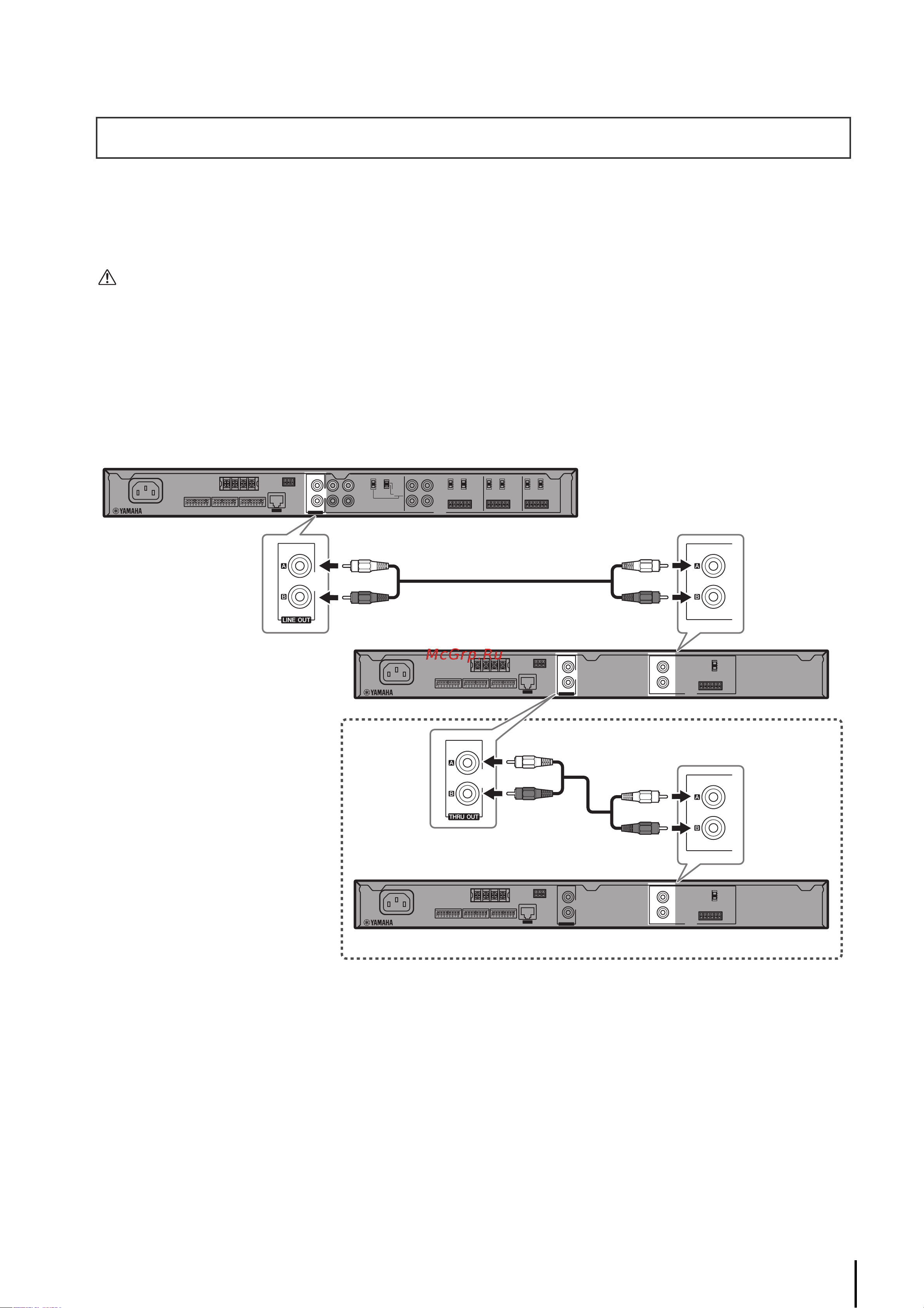

Подключение усилителя мощности PA2120

Задняя панель MA2120

Задняя панель PA2120

Дальнейшее расширение
