Руководство по настройке MA2120

Переключатели могут быть подключены к разъему [REMOTE] задней панели и использоваться для дистанционного включения/выключения

исходящего сигнала всех каналов или переключения между состояниями ожидания/работы.

Разъем [REMOTE] содержит следующие контакты (слева направо): M (полное приглушение), S (режим ожидания) и G (заземление).

Для разъема [REMOTE] используется штекер Euroblock. Дополнительную информацию о подключении штекеров Euroblock см. в разделе

«Прикрепление штекеров Euroblock».

Выключение/включение звука всех

каналов

Переключение питания: режим

ожидания / включено

ПРИМЕЧАНИЕ

• Если устройство переключается в режим ожидания с помощью разъема [REMOTE], нельзя включать питание снова, нажав на кнопку [z] на

передней панели, или посредством функции автоматического включения при обнаружении входного сигнала. Питание можно включить

обратно только с помощью разъема [REMOTE].

• Если звук устройства приглушается с помощью разъема [REMOTE], кнопка [z] начинает мигать зеленым цветом.

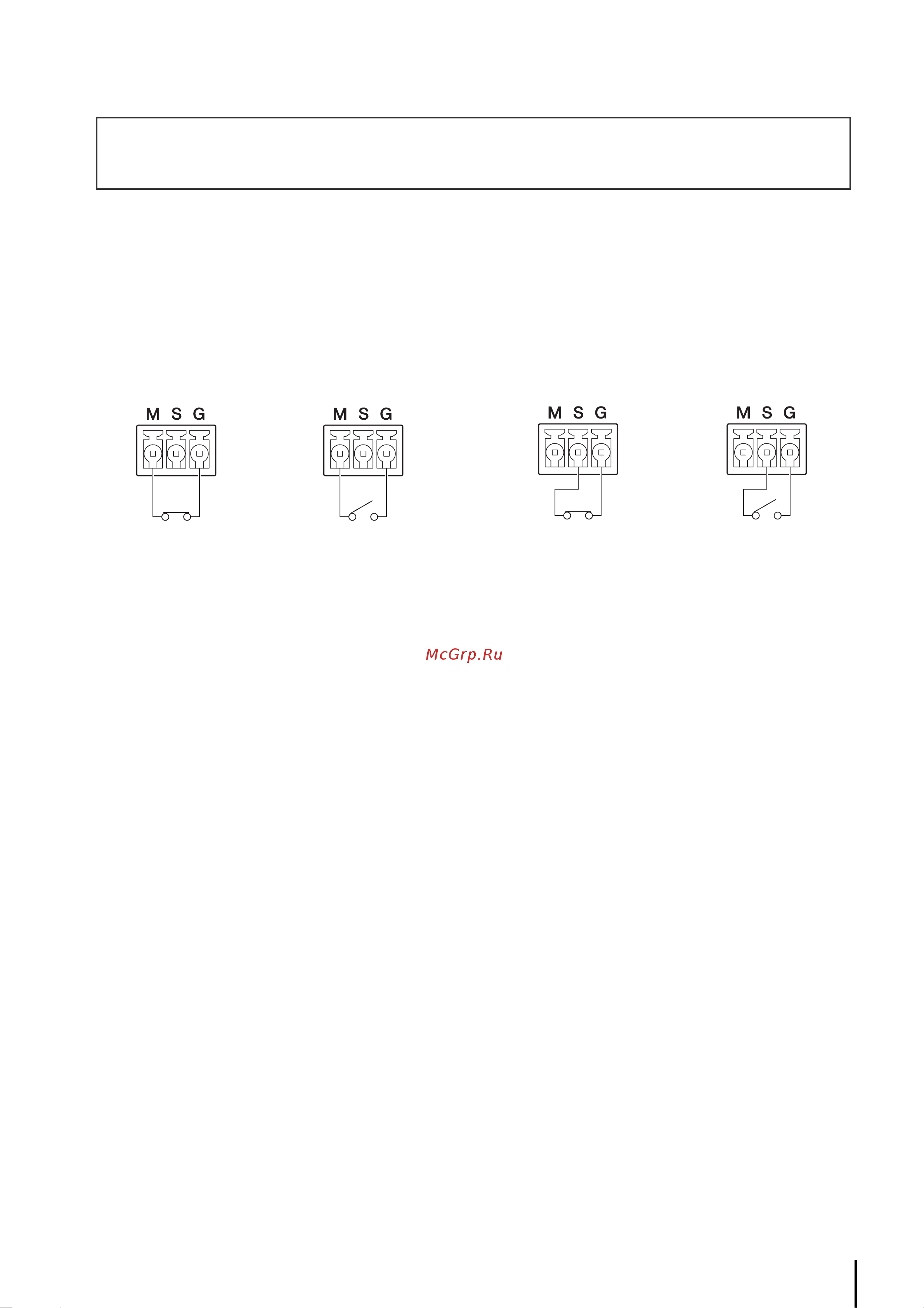

Использование разъема [REMOTE] (3-контактный

Euroblock)

Выключение звука Включение звука

Переключение питания

в режим ожидания

Включение питания
