38 Ethernet-коммутаторы серий MES23xx, MES33xx, MES35xx, MES53xx

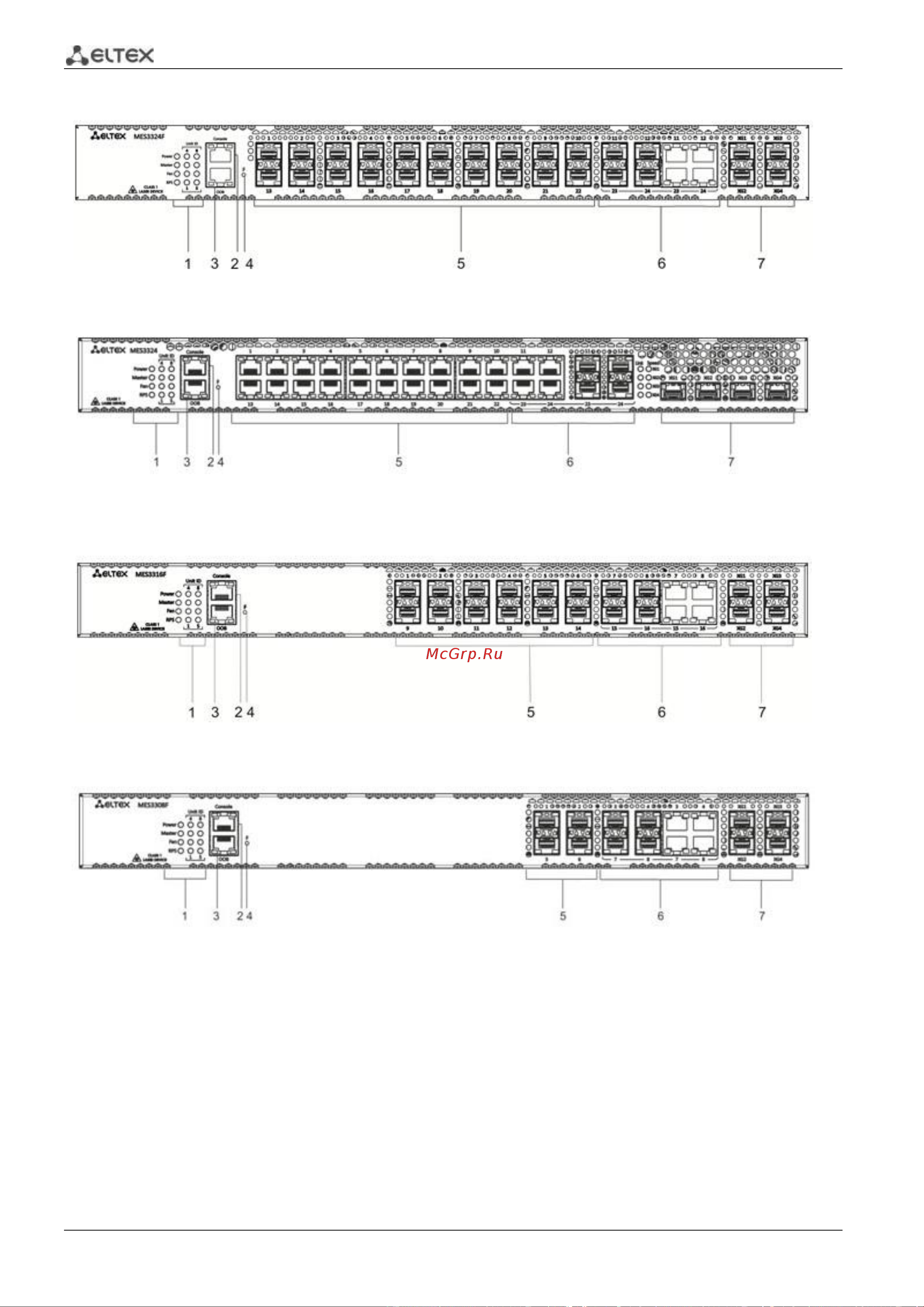

Рисунок 2 — Передняя панель MES3324F
Рисунок 3 — Передняя панель MES3324
Рисунок 4 — Передняя панель MES3316F
Рисунок 5 — Передняя панель MES3308F
В таблице 11 приведен перечень разъемов, светодиодных индикаторов и органов управления,
расположенных на передней панели коммутаторов MES3308F, MES3316F, MES3324, MES3324F.
