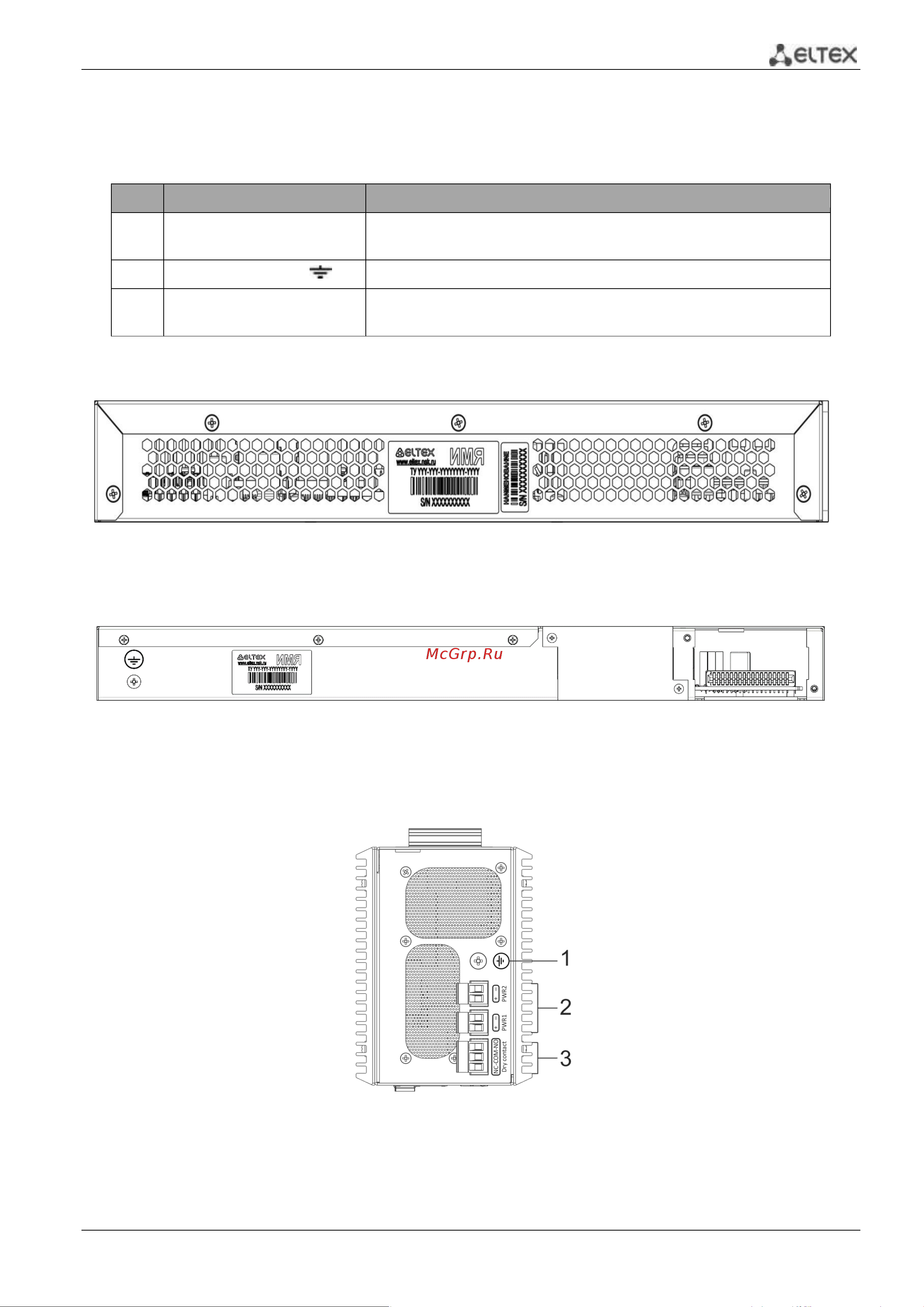

Ethernet-коммутаторы серий MES23xx, MES33xx, MES35xx, MES53xx 51
В таблице 22 приведен перечень разъемов, расположенных на задней панели коммутатора
MES2348P.
Таблица 22 — Описание разъемов задней панели коммутатора MES2348P
№
Элемент задней панели
Описание
1
Съемные вентиляторы
Съемные вентиляционные модули с возможностью горячей за-
мены.
2
Клемма заземления
Клемма для заземления устройства.
3
~100-240VAC, 60/50Hz
max 10A
Разъем для подключения к источнику электропитания перемен-
ного тока.
Внешний вид задней панели коммутаторов серии MES2308x приведен на рисунке 34.
Рисунок 34 — Задняя панель MES2308, MES2308P, MES2308P DC, MES2308R
Внешний вид задней панели коммутатора MES2328I приведен на рисунке 36.
Рисунок 35 — Задняя панель MES3508, MES3508P, MES3510P
Внешний вид верхней панели коммутаторов MES3508, MES3508P и MES3510P приведен на
рисунке 36.
Рисунок 36 — Верхняя панель MES3508, MES3508P, MES3510P
