130 Межсетевые экраны серии ESR. Руководство по эксплуатации
7.22.2 Пример настройки OSPF
Задача:
Настроить протокол OSPF на маршрутизаторе для обмена маршрутной информацией с
соседними маршрутизаторами. Маршрутизатор должен находится в области с идентификатором
1.1.1.1 и анонсировать маршруты, полученные по протоколу RIP.

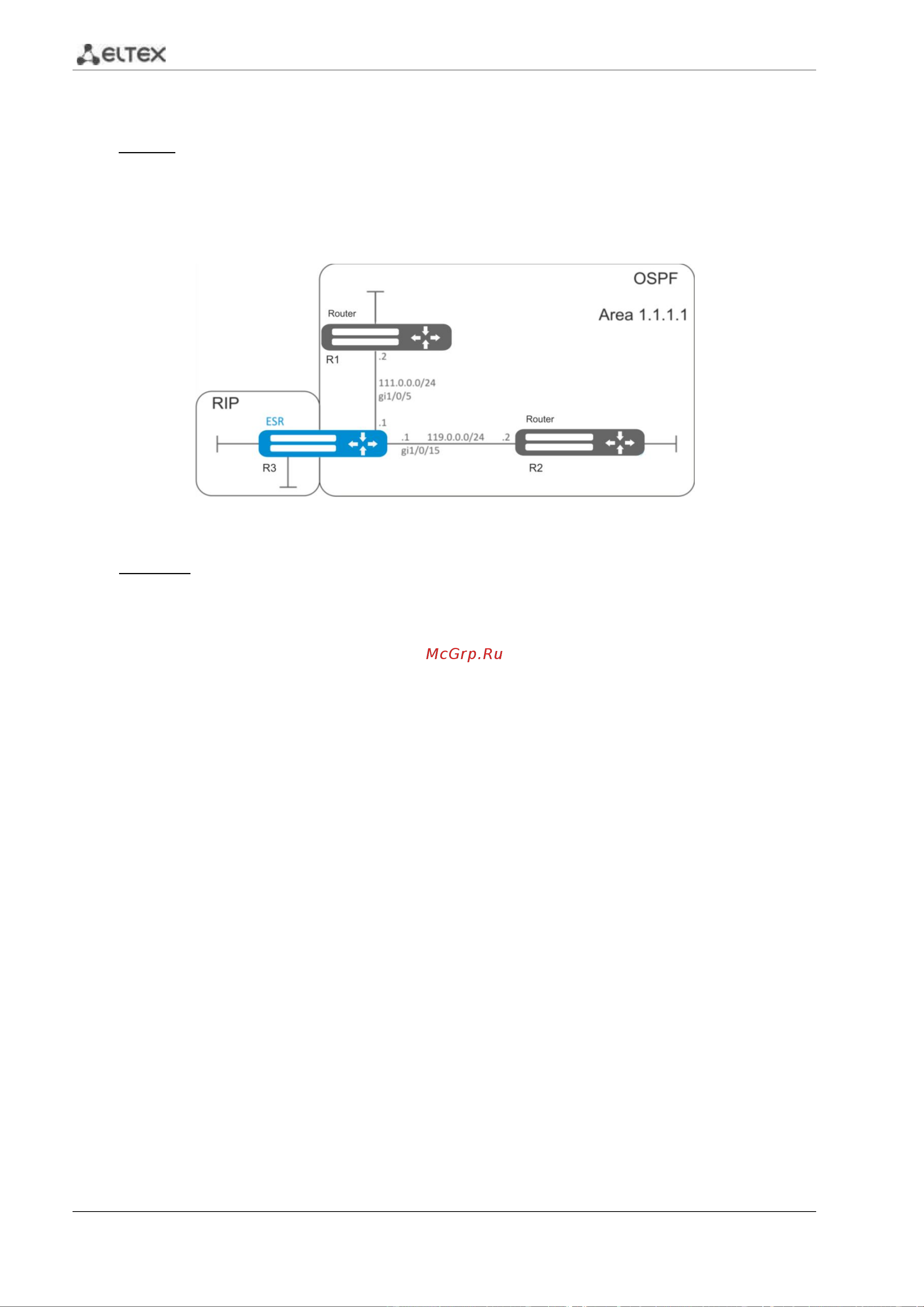

Рисунок 41 – Схема сети
Решение:
Предварительно нужно настроить IP-адреса на интерфейсах согласно схеме, приведенной на
рисунке 41.
Создадим OSPF-процесс с идентификатором 10 и перейдём в режим конфигурирования
протокола OSPF:
esr(config)# router ospf 10
Создадим и включим требуемую область.
esr(config-ospf)# area 1.1.1.1
esr(config-ospf-area)# enable
esr(config-ospf-area)# exit
Включим анонсирование маршрутной информации из протокола RIP:
esr(config-ospf)# redistribute rip
Включим OSPF-процесс:
esr(config-ospf)# enable
esr(config-ospf)# exit
Соседние маршрутизаторы подключены к интерфейсам gi1/0/5 и gi1/0/15. Для установления
соседства с другими маршрутизаторами привяжем их к OSPF-процессу и области. Далее включим на
интерфейсе маршрутизацию по протоколу OSPF:
esr(config)# interface gigabitethernet 1/0/5
esr(config-if-gi)# ip ospf instance 10
esr(config-if-gi)# ip ospf area 1.1.1.1
