Межсетевые экраны серии ESR. Руководство по эксплуатации 29
4. Включите питание устройства и убедитесь в отсутствии аварий по состоянию
индикаторов на передней панели.

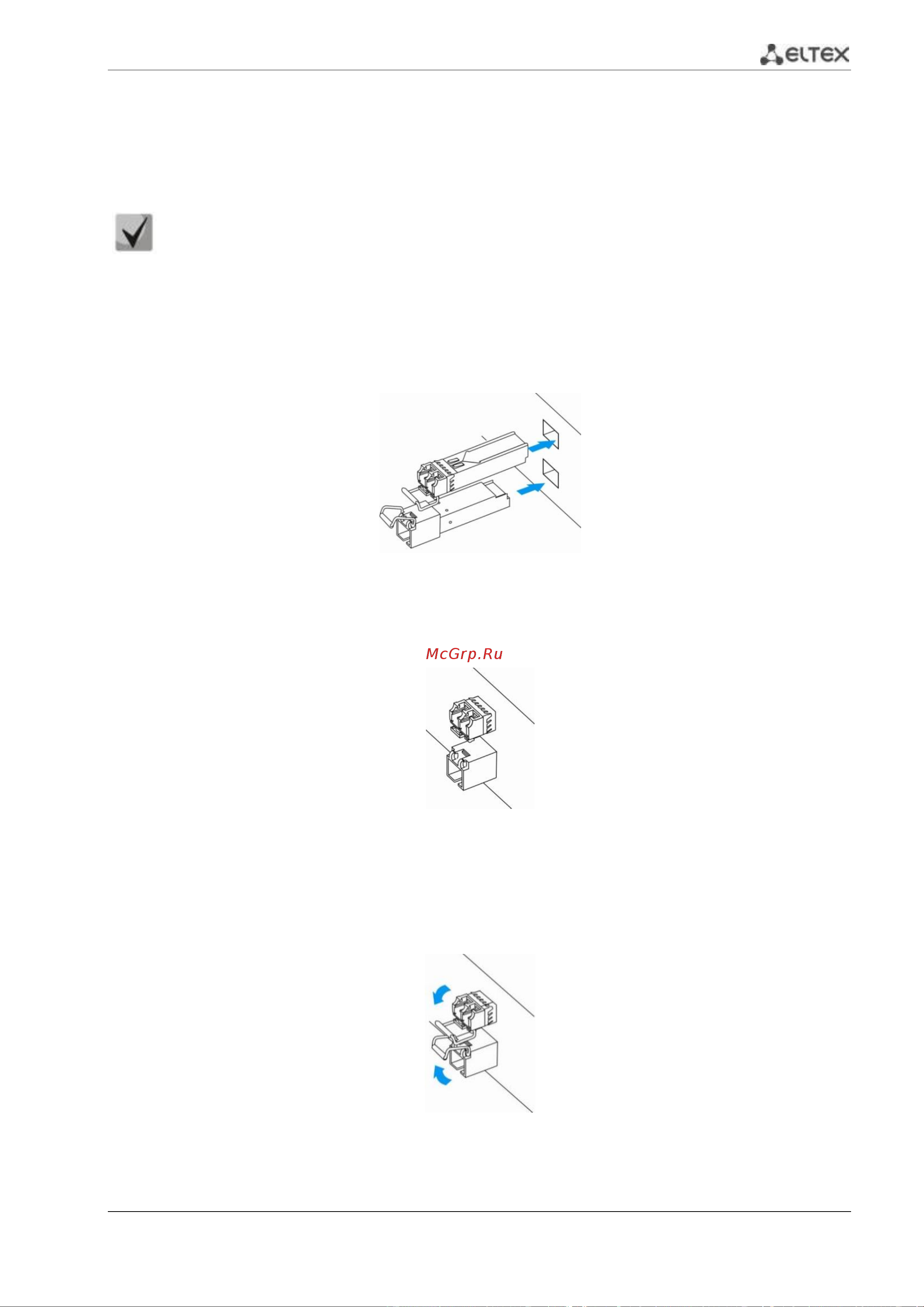

3.5 Установка и удаление SFP-трансиверов
Установка оптических модулей может производиться как при выключенном, так и
при включенном устройстве.
3.5.1 Установка трансивера
1. Вставьте верхний SFP-модуль в слот открытой частью разъема вниз, а нижний SFP-
модуль - открытой частью разъема вверх.
Рисунок 17 – Установка SFP-трансиверов
2. Надавите на модуль по направлению внутрь корпуса устройства до появления характерного
щелчка фиксации модуля.
Рисунок 18 – Установленные SFP-трансиверы
3.5.2 Удаление трансивера
1. Откиньте рукоятку модуля, это приведет к разблокированию удерживающей защелки.
Рисунок 19 – Открытие защелки SFP-трансиверов
