218 Межсетевые экраны серии ESR. Руководство по эксплуатации
R1 и R2 есть линк с вырожденной подсетью 192.168.1.0/30. Подсеть 10.0.1.0/24 терминируется
только на маршрутизаторе R2. ПК имеет IP-адрес 192.168.0.4/24 и шлюз по умолчанию 192.168.0.1
Когда маршрутизатор R1 находится в состоянии vrrp backup, трафик от ПК в подсеть
10.0.1.0/24 пойдет без дополнительных настроек. Когда маршрутизатор R1 находится в состоянии
vrrp master, необходим дополнительный маршрут для подсети 10.0.1.0/24 через интерфейс
192.168.1.2.

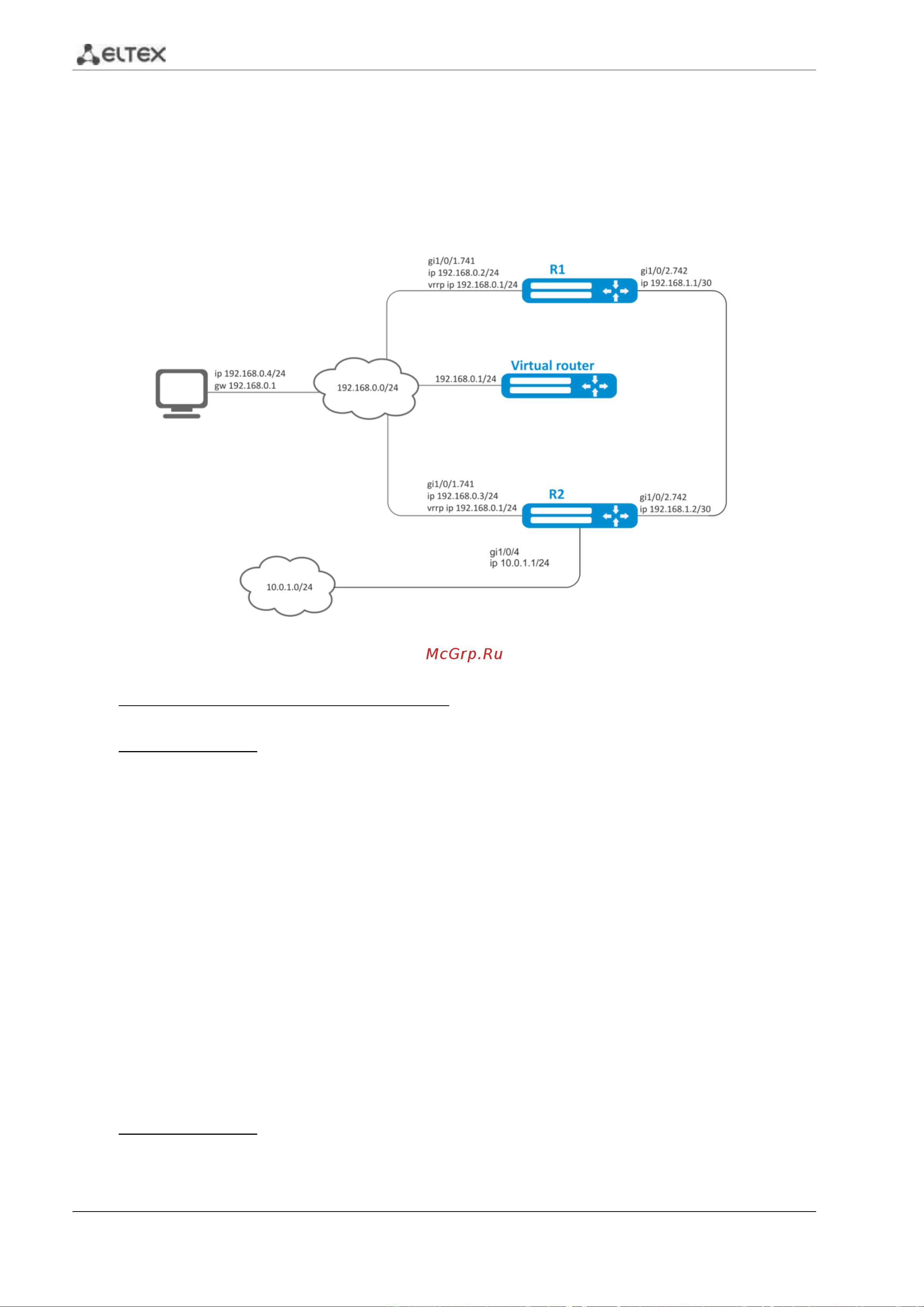

Рисунок 67 – Схема сети
Исходные конфигурации маршрутизаторов:
Маршрутизатор R1
hostname R1
interface gigabitethernet 1/0/1
switchport forbidden default-vlan
exit
interface gigabitethernet 1/0/1.741
ip firewall disable
ip address 192.168.0.2/24
vrrp id 10
vrrp ip 192.168.0.1/24
vrrp
exit
interface gigabitethernet 1/0/2
switchport forbidden default-vlan
exit
interface gigabitethernet 1/0/2.742
ip firewall disable
ip address 192.168.1.1/30
exit
Маршрутизатор R2
hostname R2
interface gigabitethernet 1/0/1
switchport forbidden default-vlan
