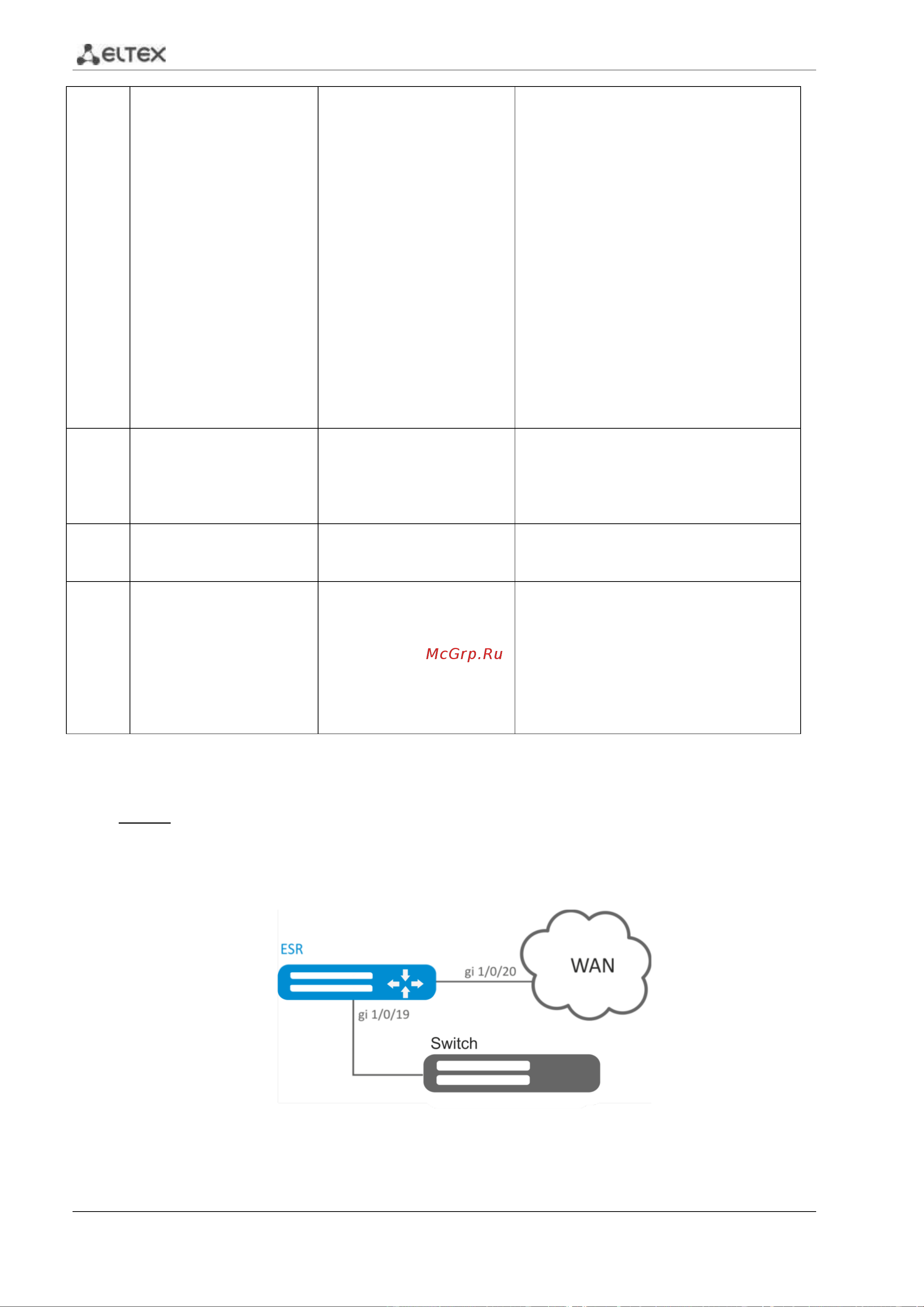

202 Межсетевые экраны серии ESR. Руководство по эксплуатации
22
Определить параметры
GRED (Generalized Random
Early Detection). (при
необходимости)
esr(config-class-
policy-map)# random-
detect precedence
<PRECEDENCE><LIMIT><M
AX><MIN><PROBABILITY>
<PRECEDENCE> – значение IPPrecendence
[0..7];
<LIMIT> – предельный размер очереди в
байтах, принимает значения в диапазоне
[1..1000000];
<MAX> – максимальный размер очереди
в байтах, принимает значения в
диапазоне [1..1000000];
<MIN> – минимальный размер очереди в
байтах, принимает значения в диапазоне
[1..1000000];
<PROBABILITY> – вероятность
отбрасывания пакетов, принимает
значения [0..100].
При указании значений должны
выполняться следующие правила:
<MAX>> 2 * <MIN>
<LIMIT>> 3 * <MAX>
23
Включить протокол
компрессии tcp
заголовков для трафика
отдельного класса. (при
необходимости)
esr(config-class-
policy-map)#
compression header ip
tcp
24
Включить сервис QoS на
интерфейсе/туннеле/
сетевом мосту.
esr(config-if-gi)#
qos enable
25
Назначить политику QoS
на сконфигурируемом
интерфейсе/туннеле/сете
вом мосту для
классификации входящего
(input) или приоритезации
исходящего (output)
трафика.
esr(config-if-gi)#
service-policy
{ input | output }
<NAME>
<NAME> – имя QoS-политики, задаётся
строкой до 31 символа.
7.37.2.2 Пример настройки
Задача: Классифицировать приходящий трафик по подсетям (10.0.11.0/24, 10.0.12.0/24),
произвести маркировку по DSCP (38 и 42) и произвести разграничение по подсетям (40 Мбит/с и
60 Мбит/с), ограничить общую полосу до 250 Мбит/с, остальной трафик обрабатывать через
механизм SFQ.
Рисунок 60 – Схема сети
