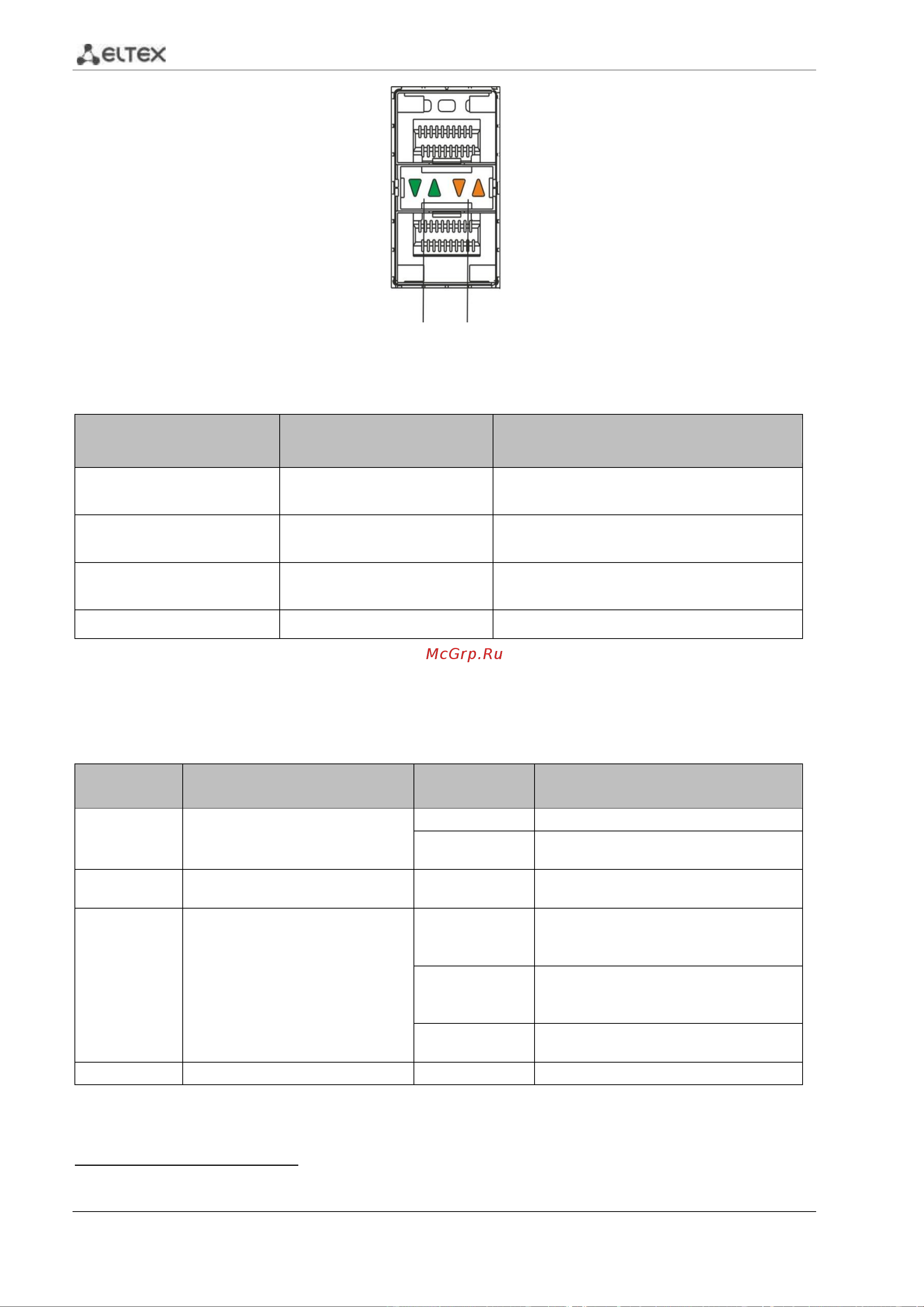

24 Межсетевые экраны серии ESR. Руководство по эксплуатации
Рисунок 12 – Расположение индикаторов оптических интерфейсов
Таблица 16 – Световая индикация состояния медных интерфейсов и SFP-интерфейсов
Свечение индикатора
SPEED
Свечение индикатора
LINK/ACT
Состояние интерфейса Ethernet
Выключен
Выключен
Порт выключен или соединение не
установлено.
Выключен
Горит постоянно
Установлено соединение на скорости 10
или 100 Мбит/с.
Горит постоянно
Горит постоянно
Установлено соединение на скорости
1000 Мбит/с.
X
Мигание
Идет передача данных.
В следующей таблице приведено описание состояний системных индикаторов устройства и их
значений.
Таблица 17 – Состояния системных индикаторов
Название
индикатора
Функция индикатора
Состояние
индикатора
Состояние устройства
Status
Индикатор текущего состояния
устройства.
Зеленый
Устройство работает нормально.
Оранжевый
Устройство находится в состоянии
загрузки ПО.
Alarm
Индикатор наличия и уровня
аварии устройства
1
.
-
-
Power
Индикатор питания устройства.
Зеленый
Питание устройства в норме.
Основной источник питания, если он
установлен, работает нормально.
Оранжевый
Неработоспособность основного
источника питания, авария или
отсутствие первичной сети.
Выключен
Отказ внутренних источников
питания устройства.
Fan
Состояние вентилятора
Выключен
Все вентиляторы исправны.
1
Не поддерживается в текущей версии ПО
LINK/ACT
SPEED
