210 Межсетевые экраны серии ESR. Руководство по эксплуатации
5
Настроить необходимые
параметры
агрегированного канала.
6
Перейти в режим
конфигурирования
физического интерфейса.
esr(config)#
interface <IF-
TYPE><IF-NUM>
<IF-TYPE> тип интерфейса (gigabitethernet
или tengigabitethernet).
<IF-NUM> - F/S/P – F-фрейм (1), S – слот
(0), P – порт.
7
Включить физический
интерфейс в группу
агрегации каналов с
указанием режима
формирования группы
агрегации каналов.
esr(config-if-gi)#
channel-group <ID>
mode <MODE>
<ID> – порядковый номер группы
агрегации каналов, принимает значения
[1..12].
<MODE> – режим формирование группы
агрегации каналов:
– auto – добавить интерфейс в
динамическую группу агрегации с
поддержкой протокола LACP;
– on – добавить интерфейс в статическую
группу агрегации.
8
Установить LACP-
приоритет интерфейса
Ethernet.
esr(config-if-gi)#
lacp port-priority
<PRIORITY>
<PRIORITY> – приоритет, указывается в
диапазоне [1..65535].
Значение по умолчанию: 1.
7.41.2 Пример настройки
Задача:
Настроить агрегированный канал между маршрутизатором ESR и коммутатором.

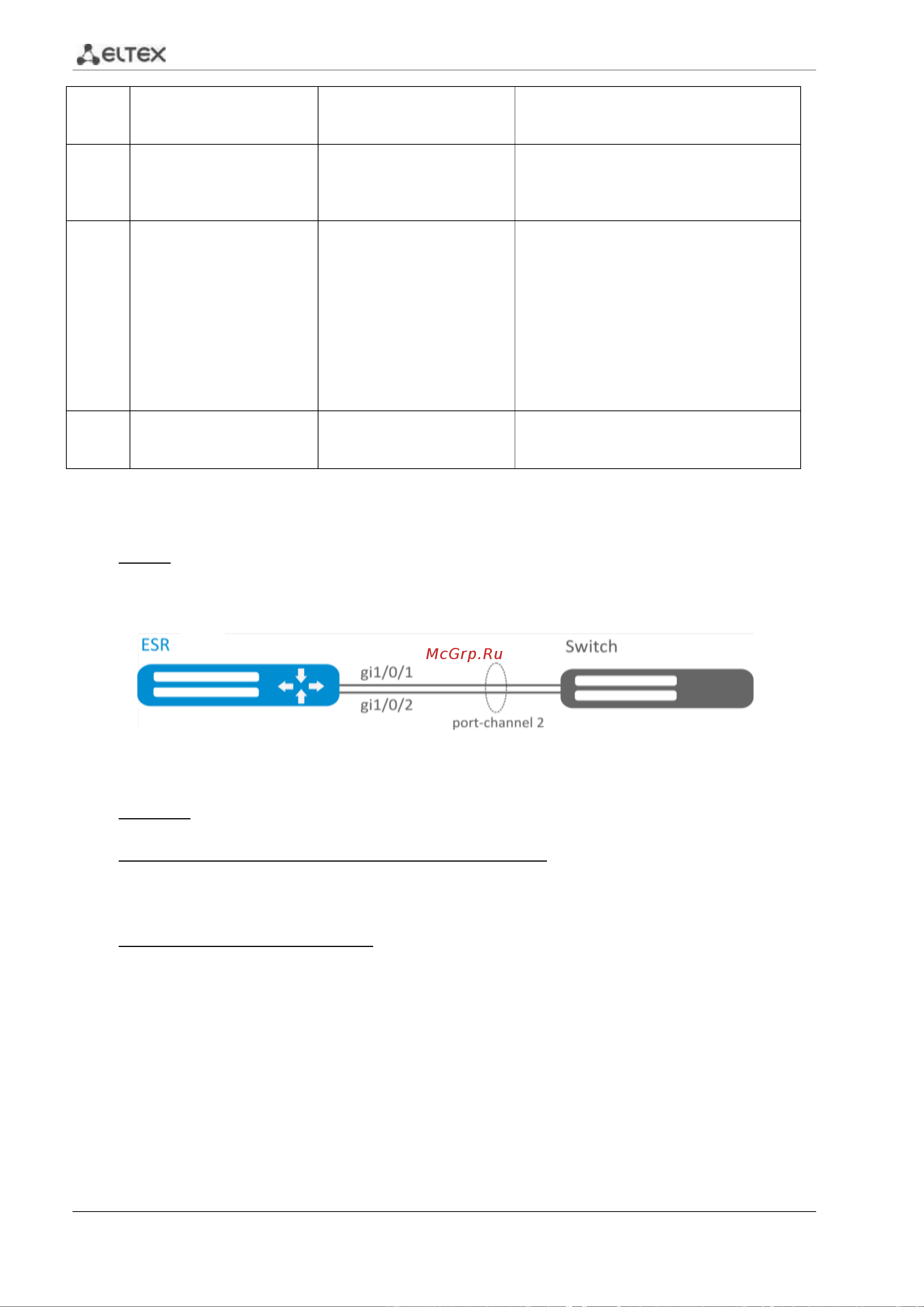

Рисунок 64 – Схема сети
Решение:
Предварительно нужно выполнить следующие настройки:
На интерфейсах gi1/0/1, gi1/0/2 отключить зону безопасности командой «no security-zone».
Основной этап конфигурирования:
Cоздадим интерфейс port-channel 2:
esr(config)# interface port-channel 2
Включим физические интерфейсы gi1/0/1, gi1/0/2 в созданную группу агрегации каналов:
esr(config)# interface gigabitethernet 1/0/1-2
esr(config-if-gi)# channel-group 2 mode auto
Дальнейшая конфигурация port-channel проводится как на обычном физическом интерфейсе.
