Межсетевые экраны серии ESR. Руководство по эксплуатации 171
40
Описать VPN (не обязательно).
esr(config-ipsec-vpn)#
description <DESCRIPTION>
<DESCRIPTION> – описание
профиля, задаётся строкой до
255 символов.
41
Активировать IPsec VPN.
esr(config-ipsec-vpn)#
enable
7.28.2.2 Пример настройки
Задача:

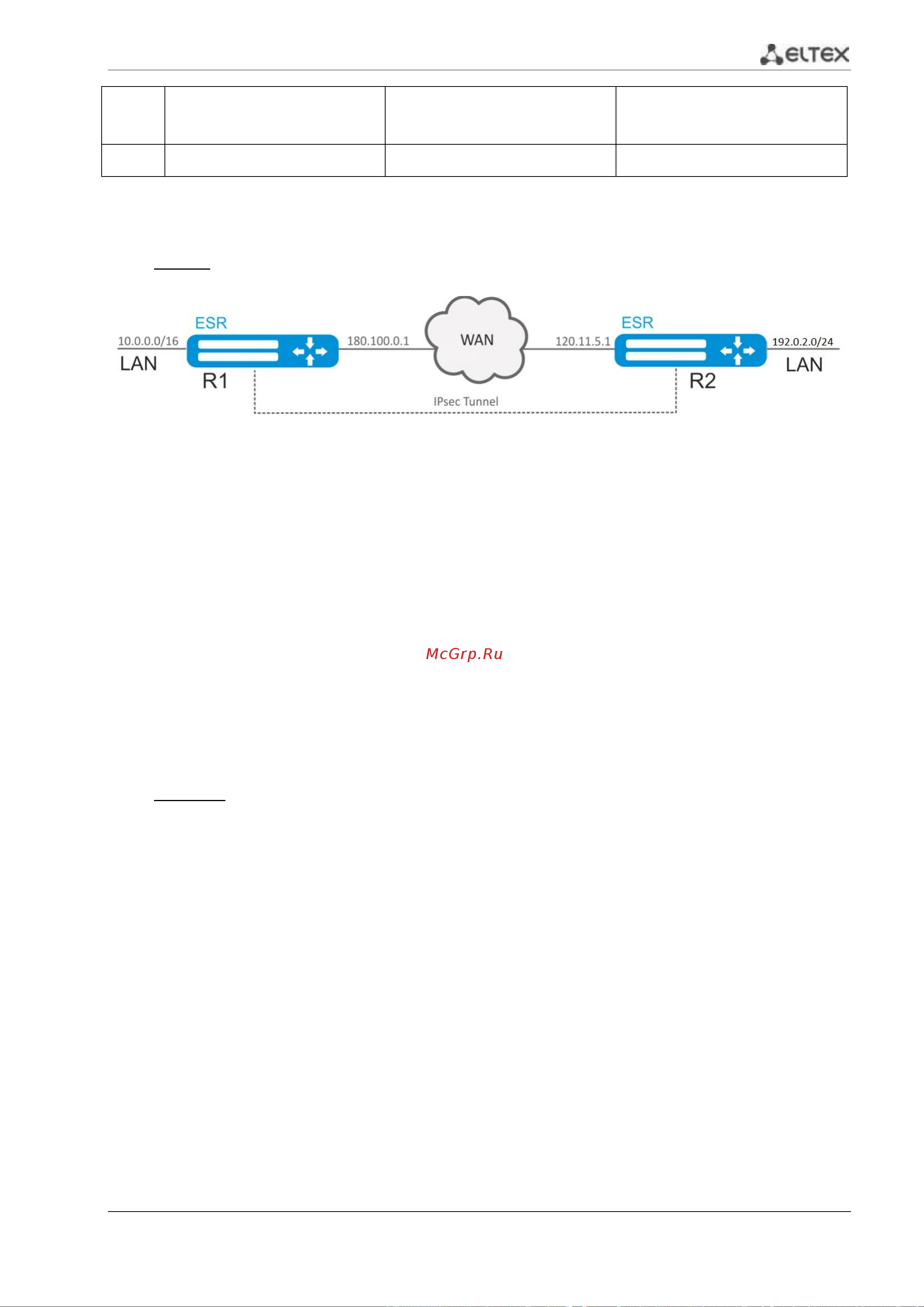

Рисунок 51 – Схема сети
Настроить IPsec-туннель между R1 и R2.
R1 IP-адрес - 120.11.5.1;
R2 IP-адрес - 180.100.0.1;
IKE:
– группа Диффи-Хэллмана: 2;
– алгоритм шифрования: AES 128 bit;
– алгоритм аутентификации: MD5.
IPsec:
– алгоритм шифрования: AES 128 bit;
– алгоритм аутентификации: MD5.
Решение:
1. Конфигурирование R1
Настроим внешний сетевой интерфейс и определим принадлежность к зоне безопасности:
esr# configure
esr(config)# interface gigabitethernet 1/0/1
esr(config-if-gi)# ip address 120.11.5.1/24
esr(config-if-gi)# security-zone untrusted
esr(config-if-gi)# exit
Для настройки правил зон безопасности потребуется создать профиль порта протокола
ISAKMP:
esr(config)# object-group service ISAKMP
esr(config-object-group-service)# port-range 500
esr(config-object-group-service)# exit
