198 Межсетевые экраны серии ESR. Руководство по эксплуатации
необходимости
ограничения скорости
входящего потока)
11
Установить ограничение
скорости входящего
трафика. (в случае
необходимости
ограничения скорости
исходящего потока)
esr(config-if-gi)#
rate-limit
<BANDWIDTH> [BURST]
<BANDWIDTH> – средняя скорость
трафика в Кбит/с, принимает значение
[3000..10000000] для TengigabitEthernet
интерфейсов и [64..1000000] для прочих
интерфейсов и туннелей;
<BURST> – размер сдерживающего
порога в КБайт, принимает значение
[4..16000]. По умолчанию 128 КБайт.
Значение по умолчанию: Отключено.
7.37.1.2 Пример настройки
Задача:
Настроить следующие ограничения на интерфейсе gigabitethernet 1/0/8: передавать трафик с
DSCP 22 в первую приоритетную очередь, трафик с DSCP 14 в седьмую взвешенную очередь,
установить ограничение по скорости в 60 Мбит/с для седьмой очереди.

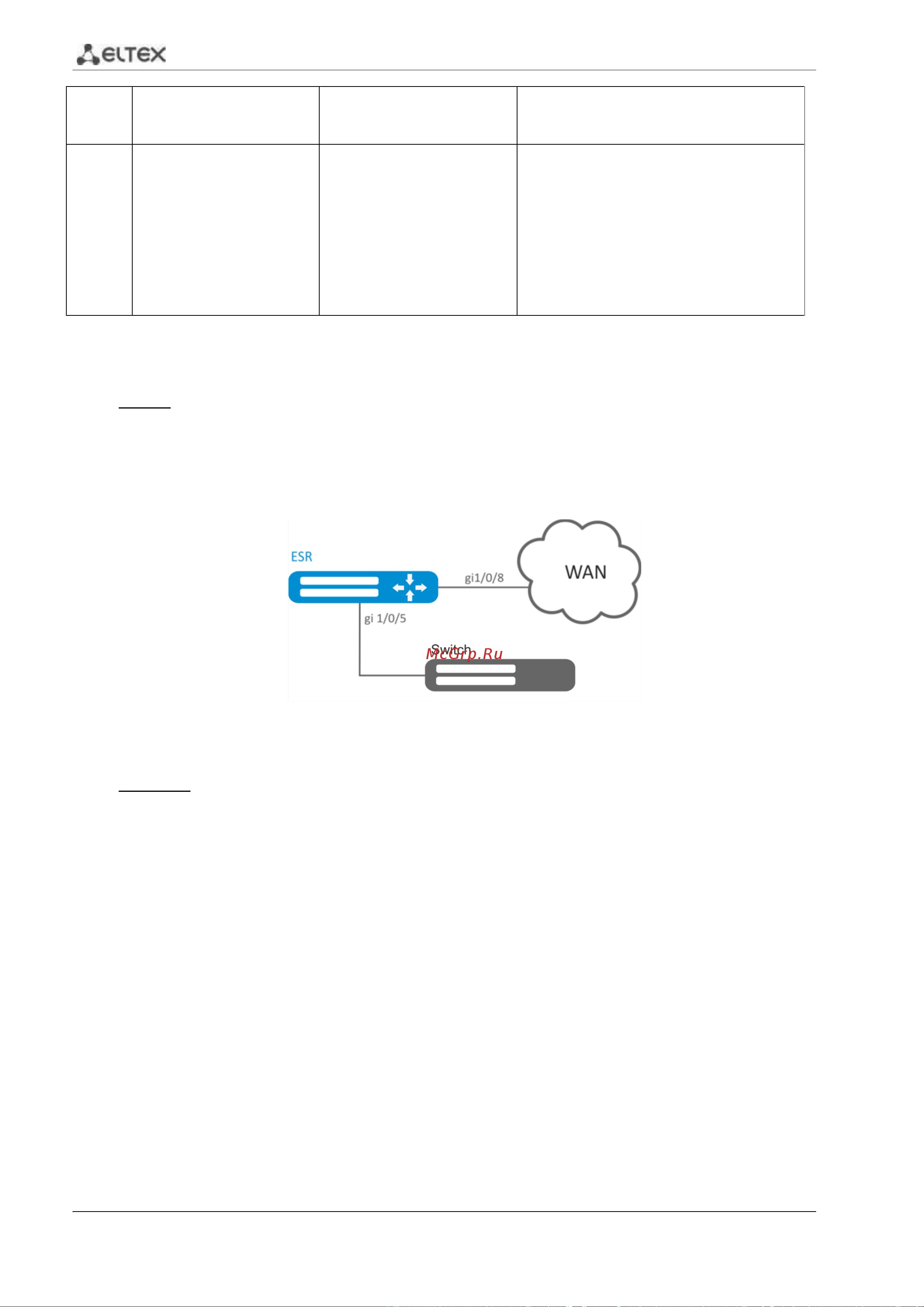

Рисунок 59 – Схема сети
Решение:
Для того чтобы первая очередь осталась приоритетной, а очереди со второй по восьмую стали
взвешенными, ограничим количество приоритетных очередей до 1:
esr(config)# priority-queue out num-of-queues 1
Перенаправим трафик с DSCP 22 в первую приоритетную очередь:
esr(config)# qos map dscp-queue 22 to 1
Перенаправим трафик с DSCP 14 в седьмую взвешенную очередь:
esr(config)# qos map dscp-queue 14 to 7
Включим QoS на входящем интерфейсе для корректной классификации трафика и
направления в соответствующую очередь со стороны LAN:
esr(config)# interface gigabitethernet 1/0/5
esr(config-if-gi)# qos enable
esr(config-if-gi)# exit
