14 Терминал абонентский универсальный TAU-24.IP/TAU-16.IP
1. С помощью отвертки отсоединить кронштейны от корпуса устройства.
2. С помощью отвертки отсоединить винты крепления передней панели и верхней крышки
устройства, как показано на рисунке 4.
3. Снять верхнюю панель (крышку) устройства, потянув ее наверх.
При сборе устройства в корпус выполнить вышеперечисленные действия в обратном порядке.

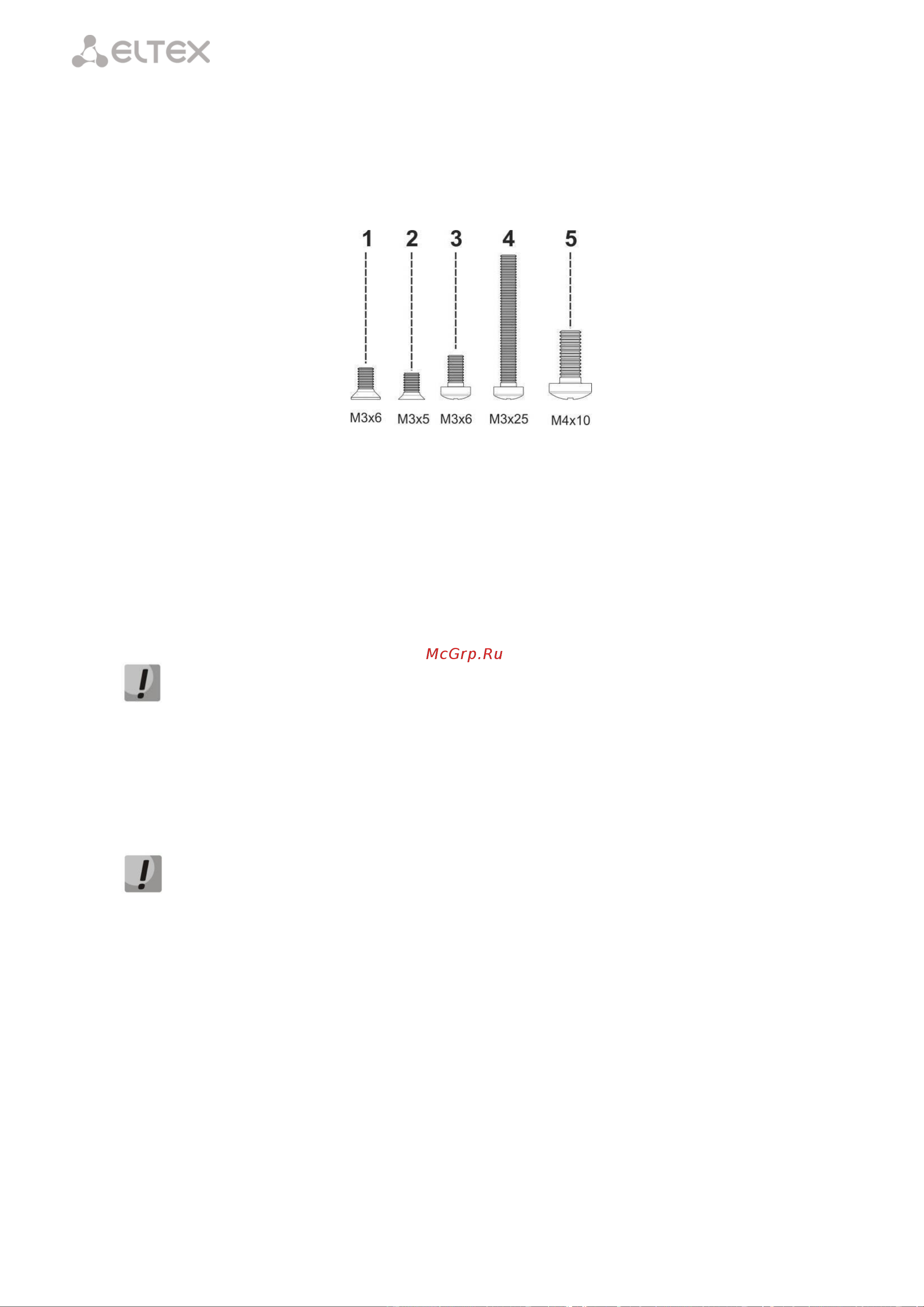

Рисунок 5 – Типы болтов для сборки TAU-24.IP/TAU-16.IP
На рисунке выше представлены типы болтов, используемые для сборки устройства в корпус:
1. Крепление кронштейнов для установки в стойку.
2. Крепление корпусных деталей.
3. Крепление плат, вентиляционный блоков, заглушек, направляющих.
4. Винт крепления вентиляторов.
5. Винт заземления.
При сборке устройства запрещается использовать ненадлежащий тип болтов для
указанных операций. Изменение типа винта может привести к выходу устройства из
строя.
3.3 Порядок включения
Подключить абонентские линии, оптический и электрический Ethernet кабели к соответствующим
разъемам коммутатора.
Для защиты абонентских комплектов от перенапряжений линейная сторона
кросса должна быть оборудована модулями кроссовой защиты «МКЗ 3-К» с
напряжением срабатывания 220В.
Модули кроссовой защиты МКЗ предназначены для защиты FXS и FXO
комплектов шлюза TAU-32М.IP от опасных импульсных перенапряжений и токов,
вызываемых в жилах воздушных кабелей связи наводками от грозовых разрядов,
высоковольтных ЛЭП, контактных сетей электрифицированного транспорта и
различных промышленных источников импульсных помех, а также при аварийном
электрическом контакте с низковольтными линиями электропитания.
Модули МКЗ 3-K содержат два каскада защиты по напряжению (первый на
разряднике, второй на тиристорах) и защиту по току (на полимерных позисторах).
При установке модулей МКЗ требуется наличие шины заземления, установленной
с линейной стороны. Модуль устанавливается в нормально-замкнутый плинт (Krone,
Интеркросс, либо их аналоги) в соответствии с маркировкой на корпусе. Схема
подключения представлена на рисунке 6.
