Терминал абонентский универсальный TAU-24.IP/TAU-16.IP 7
2.2 Типовые схемы применения
В данном руководстве предлагается следующая схема подключения устройства TAU-24.IP/TAU-16.IP.
Абонентский вынос. В этом случае устройство выполняет функции шлюза доступа в IP-сеть для
аналоговых абонентов, рисунок 1.

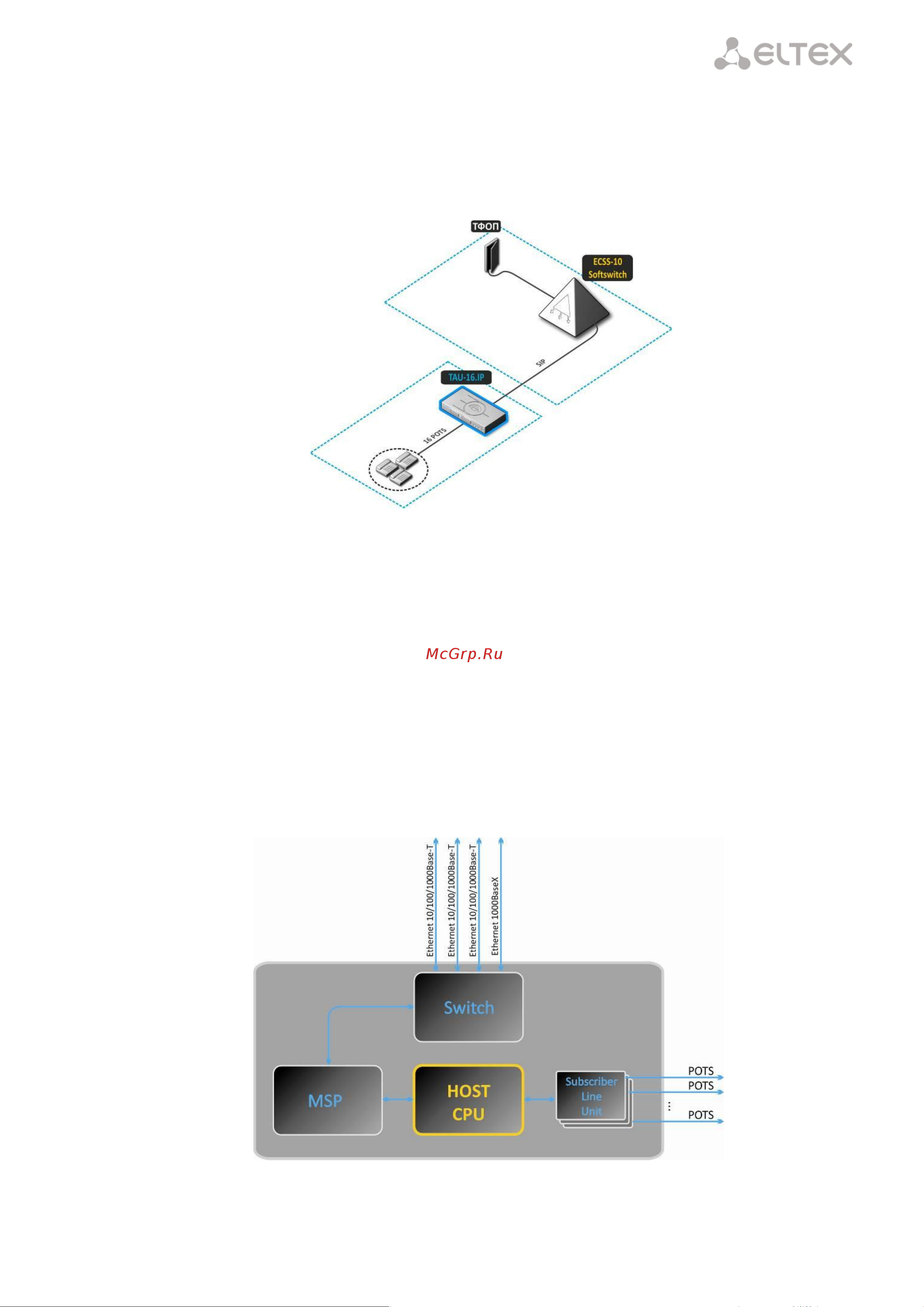

Рисунок 1 – Абонентский вынос на примере TAU-16.IP
2.3 Структура и принцип работы изделия
Речевой сигнал абонентов поступает на аудиокодеки абонентских комплектов, кодируется по
одному из выбранных стандартов и, в виде цифровых пакетов, поступает в контроллер через
внутрисистемную магистраль. Цифровые пакеты содержат, кроме речевых, сигналы управления и
взаимодействия.
Контроллер осуществляет поддержку протокола MEGACO и производит обмен данными между
аудиокодеками и сетью IP через MII-интерфейс и Ethernet switch.
Функциональная схема TAU-24.IP/TAU-16.IP представлена на рисунке 2.
Рисунок 2 – Функциональная схема TAU-24/16.IP
