Терминал абонентский универсальный TAU-24.IP/TAU-16.IP 15

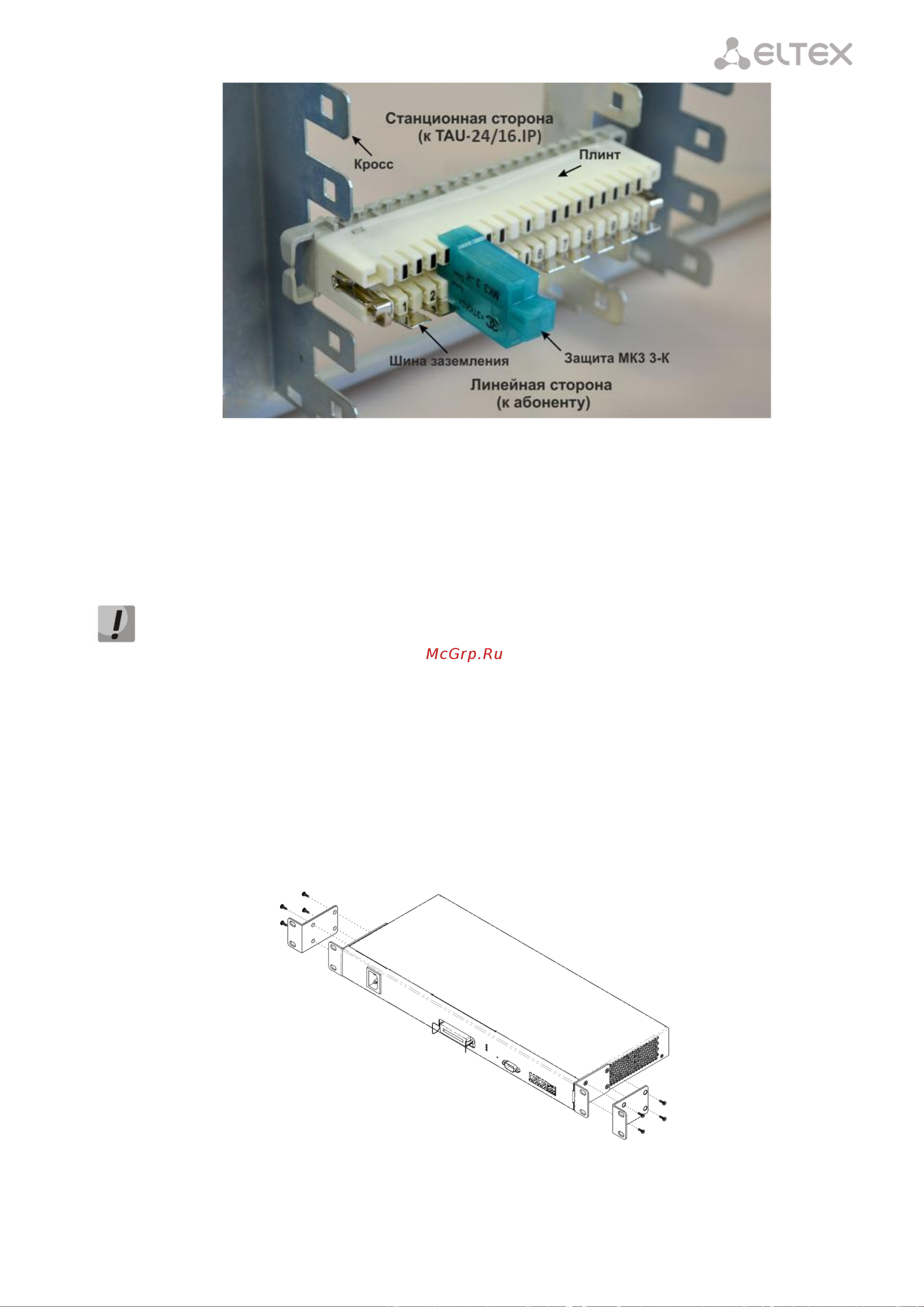

Рисунок 6 – Схема подключения
Подключить к устройству кабель питания. В зависимости от прилагающихся источников, питание
может осуществляться от заземленной розетки 220/110В переменного тока 50/60 Гц, либо от источника
постоянного тока -48 ..-60В. При подключении сети переменного тока 220В следует использовать кабель,
входящий в комплект устройства. Для подключения к сети постоянного тока использовать провод
сечением не менее 1 мм
2
.
При подключении к сети переменного тока 220В необходимо устанавливать приборы защиты
от бросков напряжения (EOS).
Убедиться в целостности кабелей и их надежном креплении к разъемам.
Включить питание устройства и убедиться в отсутствии аварий по состоянию индикаторов на
передней панели (Раздел 2.6 Световая индикация).
3.4 Крепление кронштейнов
В комплект поставки устройства входят кронштейны для установки в стойку и винты для крепления
кронштейнов к корпусу устройства.
Рисунок 7 – Крепление кронштейнов
