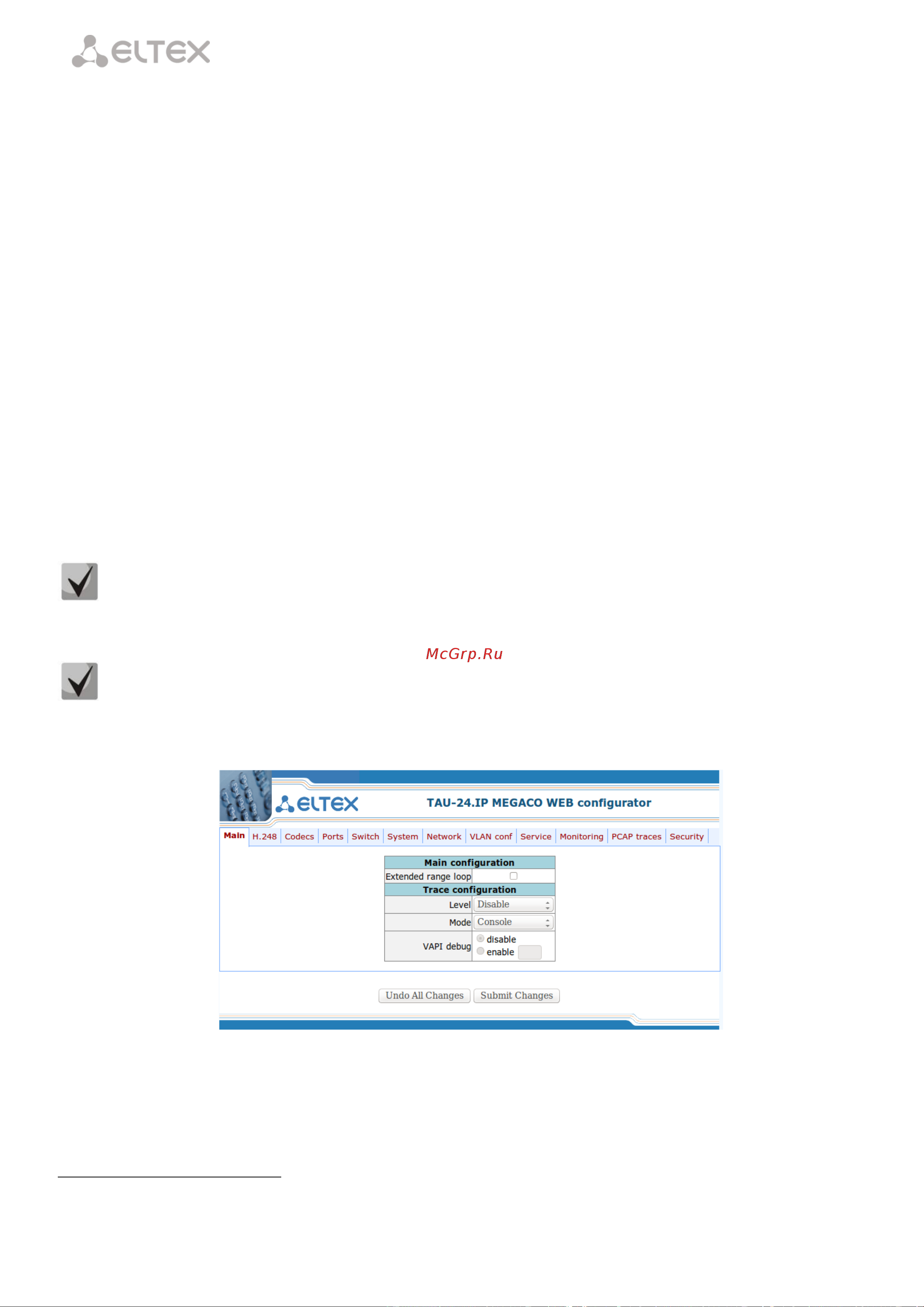

Eltex TAU-24.IP-AC-S [18/54] Конфигурирование устройства
![Eltex TAU-24.IP-AC-S [18/54] Конфигурирование устройства](/views2/1832494/page18/bg12.png)
_________________________________________________________________________________
_________________________________________________________________________________
18 Терминал абонентский универсальный TAU-24.IP/TAU-16.IP
5 КОНФИГУРИРОВАНИЕ УСТРОЙСТВА
К устройству можно подключиться четырьмя способами: через WEB-интерфейс, с помощью
протокола Telnet/SSH2, либо через серийный порт (параметры консоли: 115200, 8, n, 1, n).
Устройство работает под управлением ОС Linux, настройки хранятся в текстовом виде в файлах,
находящихся в каталоге /etc~/config (в нормальном режиме /etc~ является ссылкой на каталог /etc, при
загрузке с нажатой кнопкой F в каталоге /etc~ находится конфигурация, настроенная пользователем, а в
каталоге /etc заводская конфигурация устройства).
Файлы конфигурации можно редактировать, подключившись к устройству через серийный порт или
Telnet с помощью встроенного текстового редактора joe. Данный вариант настройки устройства не
рекомендуется.
Для сохранения содержимого каталога /etc~ в энергонезависимую память устройства необходимо
выполнить команду save. Выполненные изменения вступают в силу после перезагрузки устройства.
5.1 Настройка TAU-24.IP/TAU-16.IP через WEB-интерфейс. Доступ администратора
1
Для того чтобы произвести конфигурирование устройства, необходимо подключиться к нему через
WEB browser (программу – просмотрщик гипертекстовых документов), например: Firefox, Internet Explorer.
Ввести в строке браузера IP-адрес устройства (при заводских установках адрес: 192.168 .1.2).
Заводской IP-адрес устройства TAU-24.IP/TAU-16.IP 192.168.1.2 маска сети 255.255.255.0
После ввода IP-адреса, устройство запросит имя пользователя и пароль.
При первом запуске имя пользователя: admin, пароль: rootpasswd.
На терминале администратора появится меню.
WEB-конфигуратор поддерживает индикацию наличия изменений в конфигурации, которая
отображается индикацией кнопки «Submit change», расположенной внизу вкладок конфигуратора (TAU-
24.IP WEB configurator).
В таблице 5 приведен перечень состояний индикатора.
1
Описание приведено на примере конфигуратора для TAU-24.IP, для TAU-16.IP настройки аналогичны, количество
настраиваемых портов - 24 и 16 соответственно.
