Терминал абонентский универсальный TAU-24.IP/TAU-16.IP 9
Типы подключений
Статический IP, DHCP-клиент
Управление
WEB, RS-232 консоль, Telnet, SSH
Безопасность
Проверка имени пользователя и пароля, HTTPS
Физические характеристики и условия окружающей среды
Напряжение питания
сеть постоянного тока: -36..- 60В
cеть переменного тока: ~150-250В 50 Гц
При использовании небольшого невентилируемого
шкафа (подъездная установка) допустимая нагрузка
составляет 0.4 Эрл/порт.
При использовании принудительной вентиляции
шкафа возможна работа при большей нагрузке.
Потребляемая мощность без активных абонентов
30 Вт
Ток потребления одного активного абонентского
комплекта
30 мА
Рабочий диапазон температур
от 0 до +40°С
Относительная влажность
до 80%
Габариты (ширина, высота, глубина)
430х45х134 мм, 19" конструктив, типоразмер 1U
Вес нетто
3 кг
2.5 Конструктивное исполнение
Абонентский терминал TAU-24.IP/TAU-16.IP выполнен в виде настольного изделия в металлическом
корпусе размерами 430х45х134 мм.

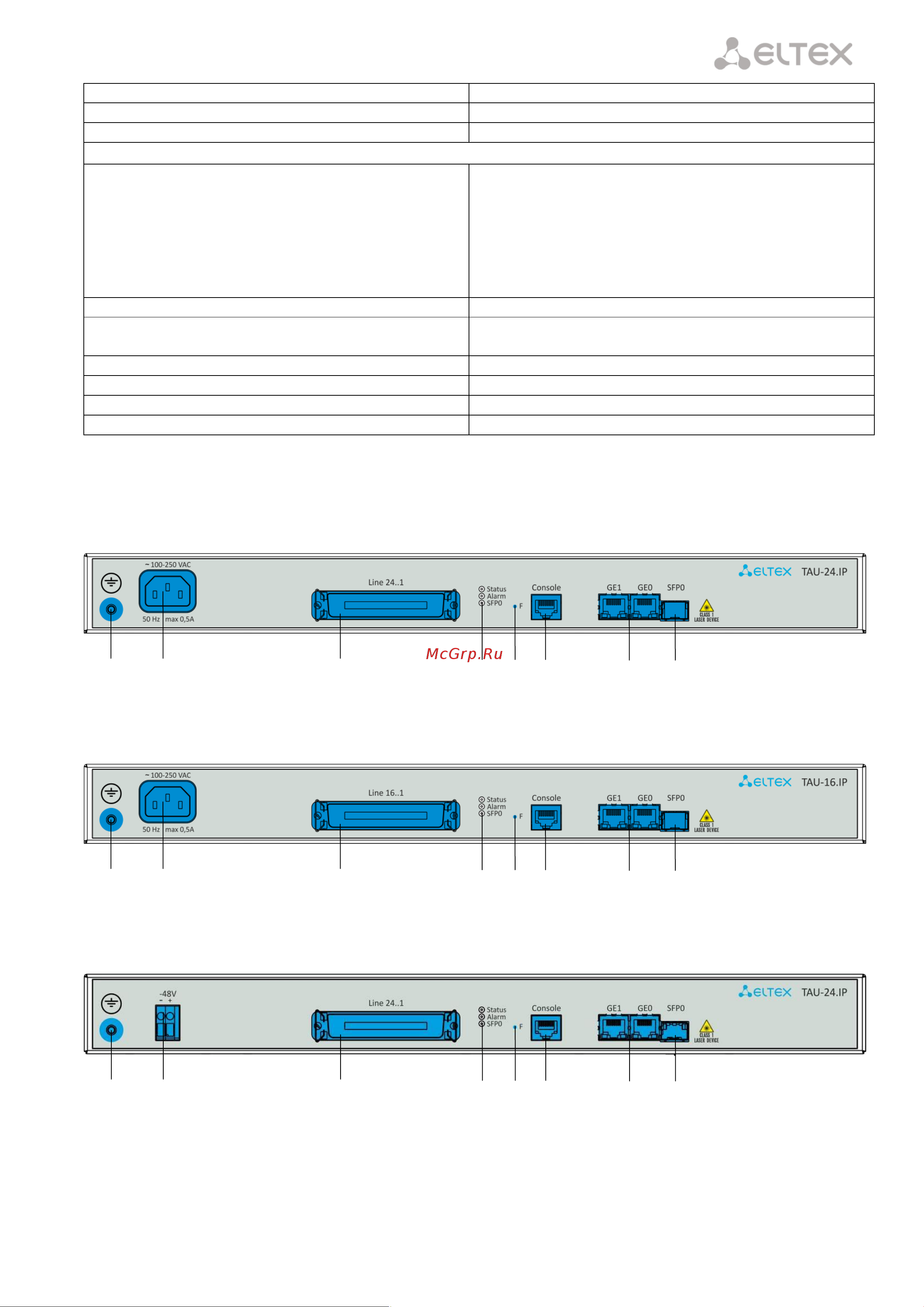

Внешний вид передней панели устройства приведен на рисунках 3а-в.
Рисунок 3а – Внешний вид передней панели TAU-24.IP с питанием от сети переменного тока
Рисунок 3б – Внешний вид передней панели TAU-16.IP с питанием от сети переменного тока
Рисунок 3в – Внешний вид передней панели TAU-24.IP с питанием от постоянного тока
На передней панели устройства расположены следующие разъемы, световые индикаторы и органы
управления, таблица 2.
1
2
3
4
6
5
7
8
1
2
3
4
6
5
7
8
1
2а
3
4
6
5
7
8
