16 Терминал абонентский универсальный TAU-24.IP/TAU-16.IP
Для установки кронштейнов:
1. Совместите четыре отверстия для винтов на кронштейне с такими же отверстиями на боковой
панели устройства, рисунок 7.
2. С помощью отвертки прикрепите кронштейн винтами к корпусу.
Повторите действия 1, 2 для второго кронштейна.
3.5 Установка устройства в стойку
Для установки устройства в стойку:
1. Приложите устройство к вертикальным направляющим стойки.
2. Совместите отверстия кронштейнов с отверстиями на направляющих стойки. Используйте
отверстия в направляющих на одном уровне с обеих сторон стойки, для того чтобы устройство
располагалось горизонтально.
3. С помощью отвертки прикрепите устройство к стойке винтами.

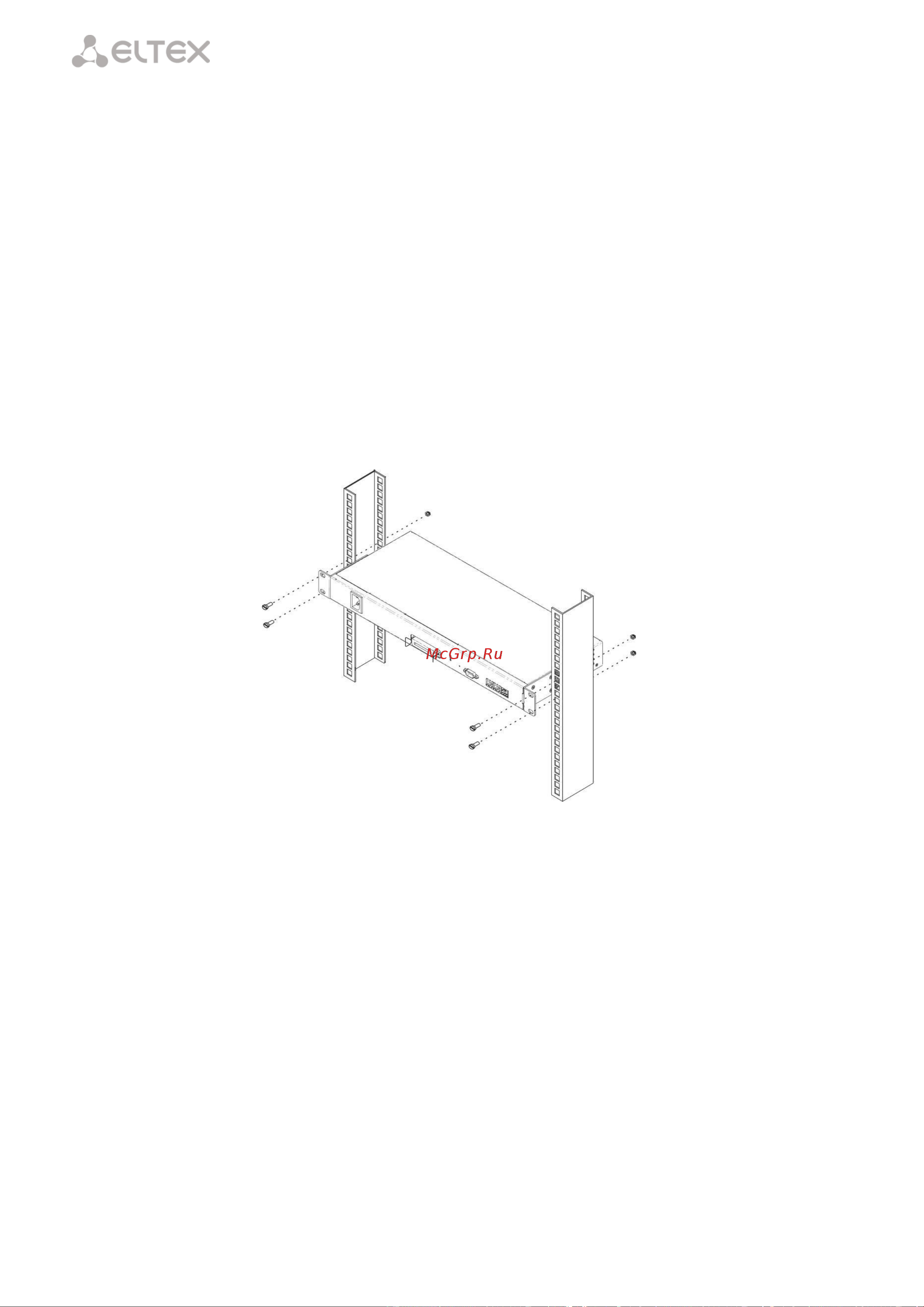

Рисунок 8 – Установка устройства в стойку
