СЕРИЯ LEVELUPS 600 - 800 - 1000 кВА ОПИСАНИЕ СИСТЕМЫ
10
GM-SD-24 / Дата Публикации: 31.08.2016 / Версия No: 0/ Дата Версии:

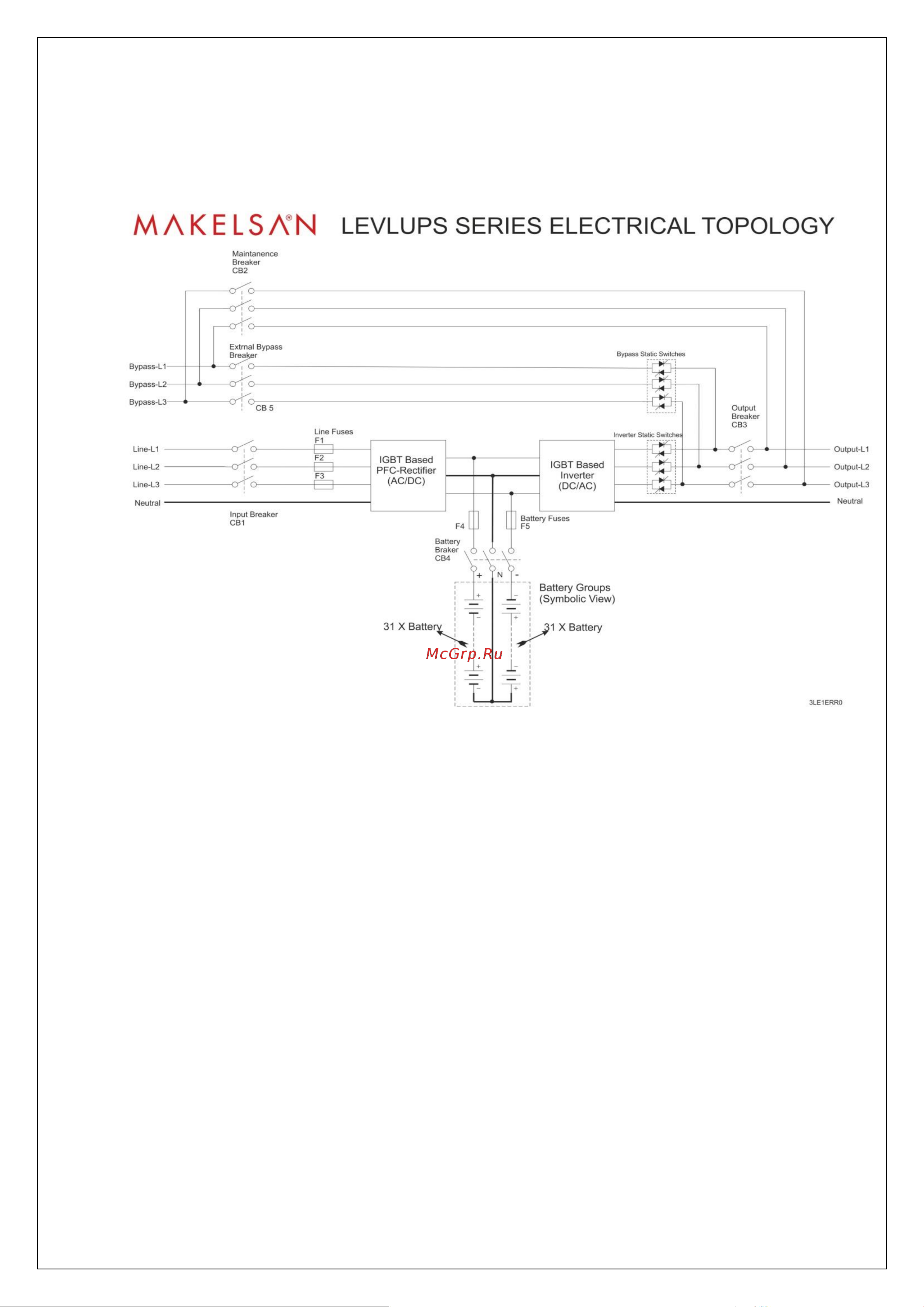

2.1 Общая информация.
Принцип действия ИБП серии LevelUps :
Включение ИБП необходимо начинать с предзаряда шины постоянного тока с
использованием соответствующей кнопки, удерживая её в нажатом состоянии 10 секунд,
после чего включить автоматический выключатель СВ1. После этого соответствующей
командой в меню, можно активировать работу преобразующей части ИБП. Выпрямитель
преобразует переменное напряжение и ток питающей сети в постоянный ток и
напряжение, поддерживает его на заданном уровне для работы инвертора и зарядки АКБ.
Инвертор использует шину постоянного тока для формирования выходного
синусоидального напряжения фиксированного номинала и частоты. При выходе
параметров питающей сети за пределы допустимого диапазона по напряжению или
частоте выпрямитель прекращает работу, а инвертор продолжает питать нагрузку,
используя энергию АКБ. Нагрузка подключается к ИБП через выключатель CB3.
При возникновении неисправности в преобразующей части ИБП, его перегрузке
кратковременной или длительной, а также при необходимости переключения на
механический (сервисный) байпас, питание нагрузки осуществляется через электронный
(статический) байпас.
Механический (сервисный) байпас (СВ2) используется в ситуациях когда ИБП неисправен
или же необходимо проведение технического обслуживания или ремонта. Перевод
