СЕРИЯ LEVELUPS 600 - 800 - 1000 кВА ОПИСАНИЕ СИСТЕМЫ
15
GM-SD-24 / Дата Публикации: 31.08.2016 / Версия No: 0/ Дата Версии:

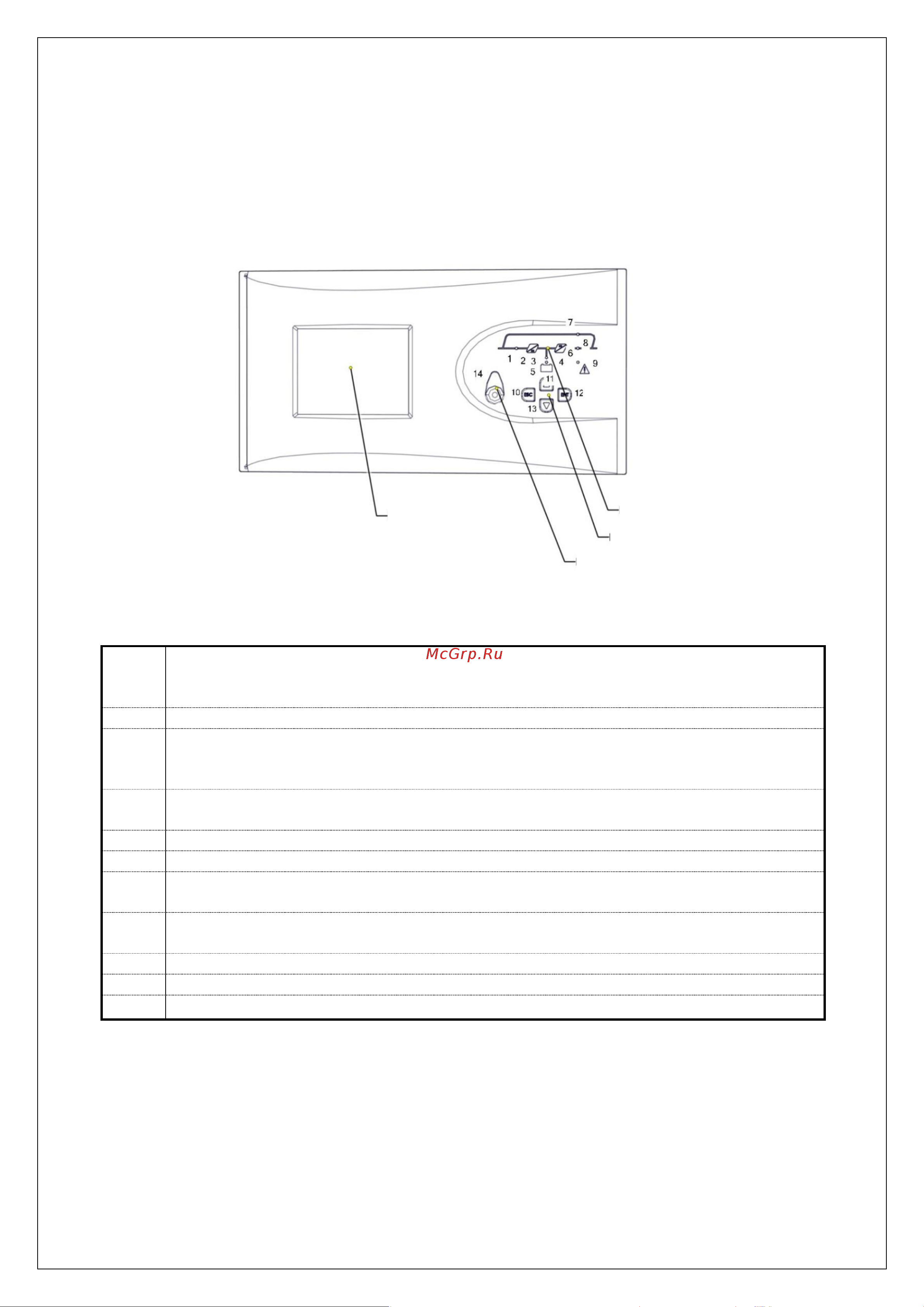

2.4 Панель управления.
Панель управления состоит из мнемосхемы, ЖК-дисплея, кнопки аварийного отключения
(EPO) и кнопок управления. Панель позволяет производить настройки ИБП, управлять
режимами его работы, просматривать параметры, текущее состояние и журнал событий.
1
Индикатор выпрямителя (светодиод)
Мигает при старте и росте напряжения на DC шине. Горит при работе
выпрямителя.
2
Выпрямитель
3
Индикатор разрядки АКБ
Горит в режиме работы от АКБ. Мигает при запуске ИБП в режиме работы от АКБ
(без внешнего электроснабжения).
4
Индикатор зарядки АКБ
Горит при зарядке АКБ.
5
АКБ
6
Инвертор
7
Индикатор работы через статический байпас
Горит при питании нагрузки через цепь статического байпаса.
8
Индикатор работы через инвертор
Горит при питании нагрузки от инвертора
9
Индикатор тревог (ошибок)
10-13
Кнопки меню
14
Кнопка EPO (Аварийного отключения питания)
Мнемосхема режимов работы
Кнопки перемещения по меню
Кнопка аварийного отключения EPO
ЖК Дисплей
