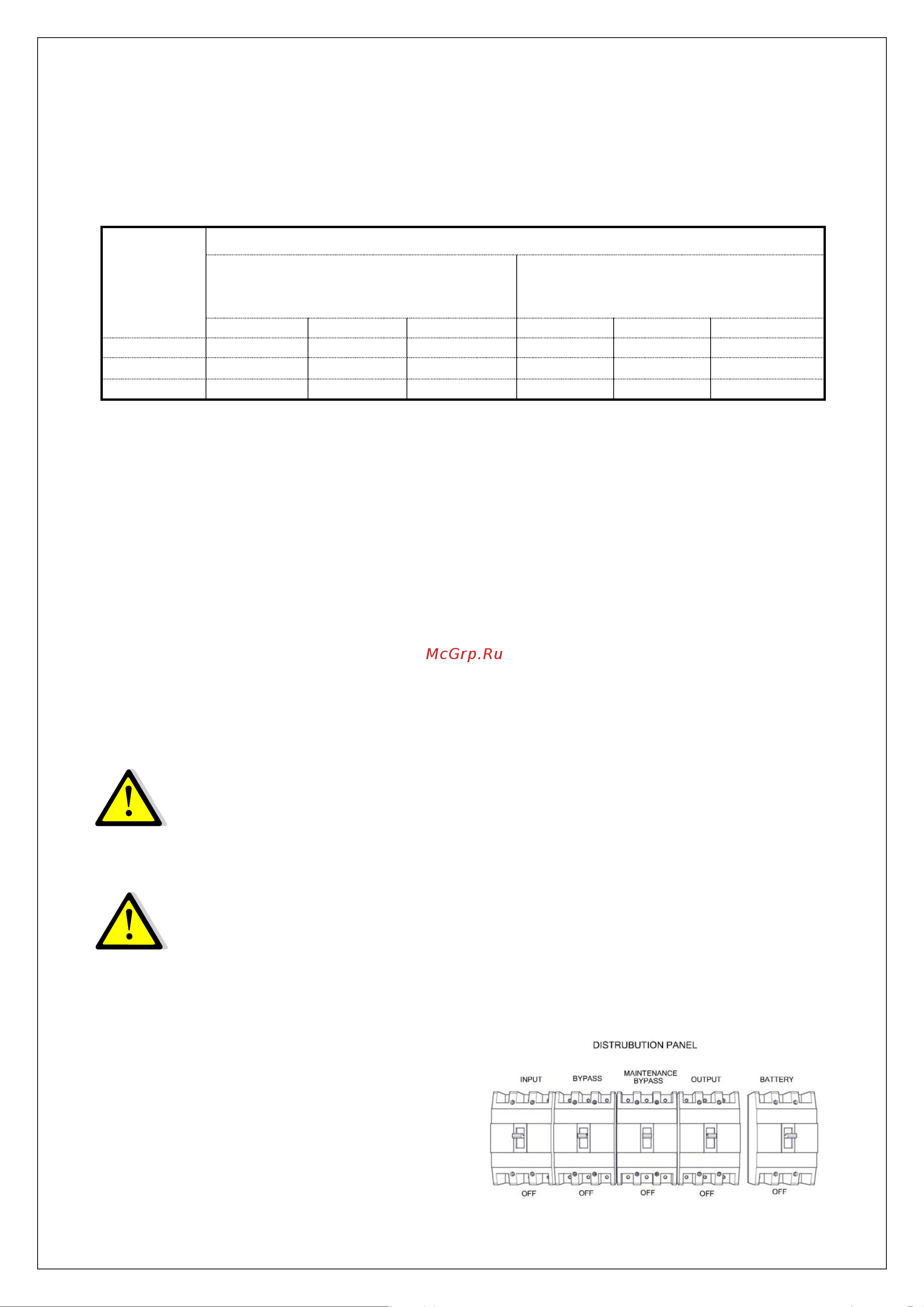

СЕРИЯ LEVELUPS 600 - 800 - 1000 кВА УСТАНОВКА
29
GM-SD-24 / Дата Публикации: 31.08.2016 / Версия No: 0/ Дата Версии:
3.1.5.2 Выбор кабеля и предохранителей
Сечения кабелей должны соответствовать указанным в таблице значениям тока и
напряжения и определяться национальными стандартами.
Мощность
ИБП (кВА)
Номинальные токи (A)
Входные токи при 100% нагрузке и
максимальном токе заряда АКБ (3P +
N)
Выходные токи при 100% нагрузке
(3P+N)
380В
400В
415В
380В
400В
415В
600
1196
1144
1096
910
870
834
800
1594
1526
1462
1212
1160
1112
1000
1994
1906
1828
1516
1450
1388
При выборе сечения кабелей необходимо учитывать наличие нелинейных нагрузок и
гармонических искажений потребителей электрической энергии. Токи в нейтральном
проводнике в определённых режимах могут достигать значений, превышающих токи
фазного проводника в 1,5 раза.
Защитный заземляющий проводник должен соединять корпус каждого шкафа и корпус
ИБП отдельным проводником с контуром заземления. Типичные сечения линии
заземления должны быть: 400 мм
2
для 600 кВА, 500 мм
2
для 800 кВА, 625 мм
2
для 1000
кВА. Длина кабеля не должна превышать 5 метров.
3.1.5.3 Подключение кабелей
Вводы входа, выхода и соединений аккумуляторов ИБП осуществляются с передней
стороны ИБП.
ВНИМАНИЕ! На входе и выходе ИБП должен использоваться
трехполюсный автоматический выключатель! Нейтральный
проводник не должен иметь в своей цепи устройств размыкания и не
должен прерываться!
ВНИМАНИЕ! Нейтраль входа выпрямителя и нейтраль входа байпаса
объединяются в ИБП! При подключении входов выпрямителя байпаса
к независимым источникам электроснабжения необходимо для обоих
вводов использовать нейтраль байпасной линии!
1. Отключите все переключатели на
распределительных панелях (по входу и
выходу), удостоверьтесь, что кабели
изолированы от сети и нагрузки и не
находятся под напряжением.
