СЕРИЯ LEVELUPS 600 - 800 - 1000 кВА ОПИСАНИЕ СИСТЕМЫ
19
GM-SD-24 / Дата Публикации: 31.08.2016 / Версия No: 0/ Дата Версии:

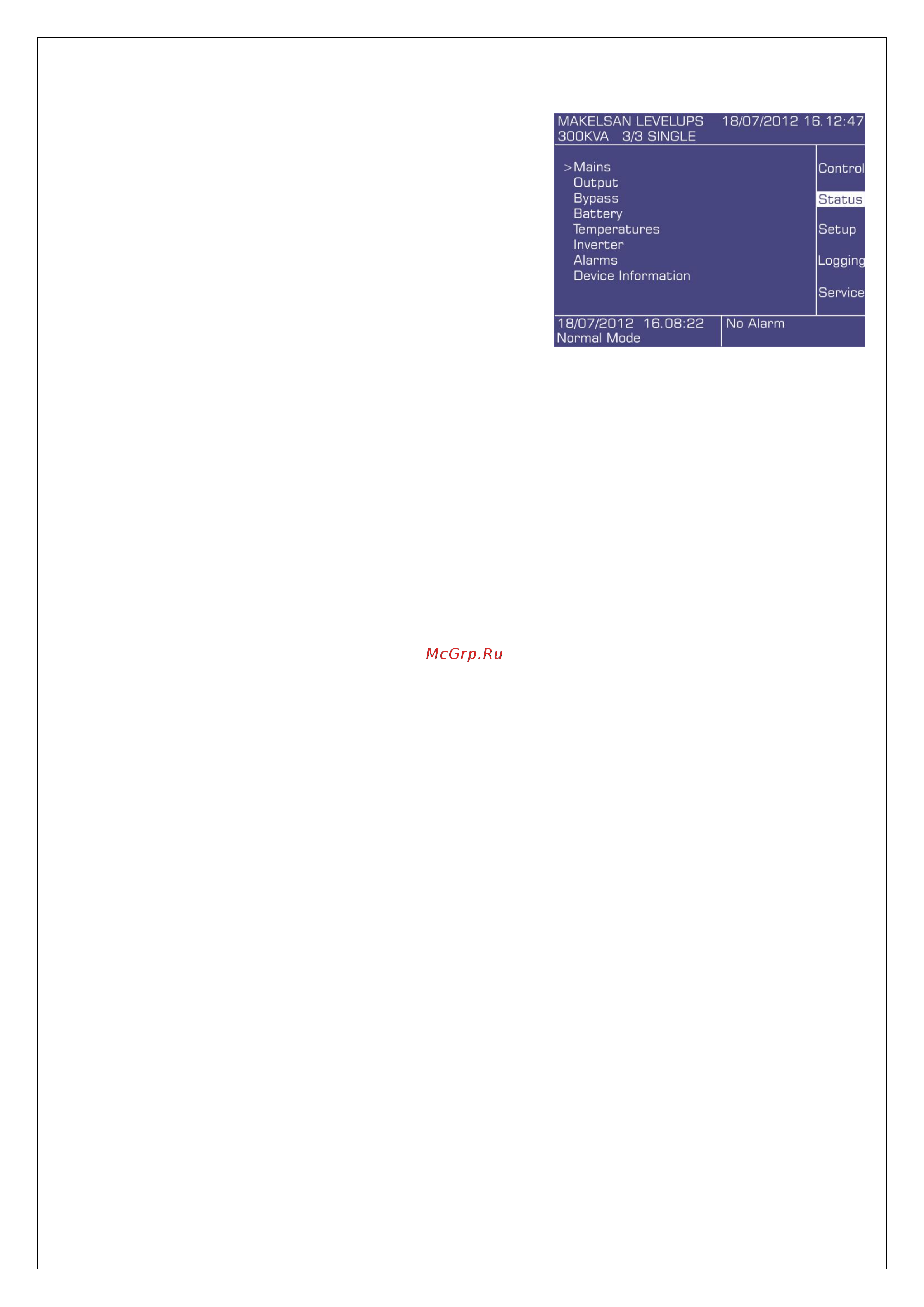

2.4.6 Меню Статус
В данном меню отображаются параметры питающей
сети, выхода ИБП, линии байпаса, батарей, температур
модулей ИБП и батарейного массива, инвертора, а так
же аварийные сигналы и общая информация о ИБП.
Сеть
UP, I, F,UL Напряжение, ток и частота по каждой фазе (фаза-нейтраль),
линейные напряжения
S, P, PF Активная, реактивная мощность и коэффициент мощности по
каждой фазе
Выход
UP, I , F,UL Напряжение, ток и частота по каждой фазе (фаза-нейтраль),
линейные напряжения
S, P, PF Активная, реактивная мощность и коэффициент мощности по
каждой фазе
L, CF Процент нагрузки по каждой фазе, Крест-фактор
Байпас
UP, I, F Напряжение, ток и частота по каждой фазе (фаза-нейтраль)
Бат.
Mode Режим работы ИБП
U, I, °C Напряжение и ток зарядка, температура АКБ
Charge Процент заряда
Autonomy Time Прогнозируемое время автономии при текущей нагрузке
Last Test Result Емкость и состояние АКБ по результатам последних тестов
Next Test Date Дата, время и приблизительная длительность следующего теста
АКБ
Температура
°C,°C,°C,°C,°C Температуры: Выпрямителя, инвертора, зарядного устройства,
окружающей среды, батарей и тиристоров байпаса
Инвертор
U, I, P Напряжения (фаза-нейтраль), ток и полная мощность по каждой
фазе
Тревоги
Alarms Текущие активные аварийные сообщения
