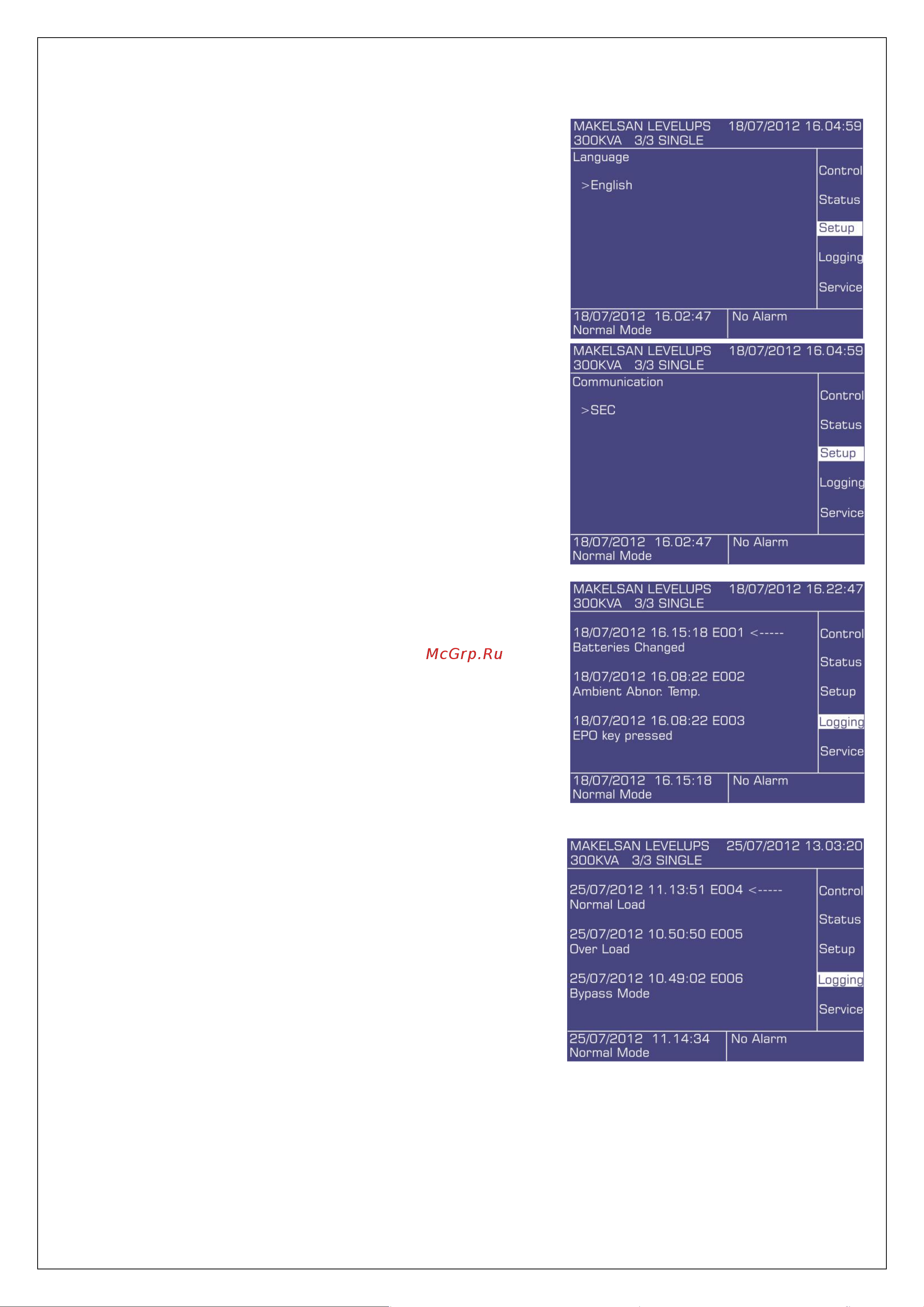

СЕРИЯ LEVELUPS 600 - 800 - 1000 кВА ОПИСАНИЕ СИСТЕМЫ
22
GM-SD-24 / Дата Публикации: 31.08.2016 / Версия No: 0/ Дата Версии:
Язык
Установка языка дисплея
Связь
Позволяет выбрать протокол обмена данными RS232.
Варианты: SEC и Telnet.
2.4.8 Меню Запись
В Меню Запись отображаются до 500 последних
событий, таких как изменение параметров питающей
сети, изменение состояния ИБП, любые действия с ним, а
также аварийные сообщения и другие.
При просмотре записей нажмите клавишу ВВОД для
вывода детальной информации по событию. В данном
меню могут быть просмотрены все записи,
зафиксированные в памяти ИБП.
Используйте клавиши ВВЕРХ и ВНИЗ для перемещения
между новыми и старыми записями.
