СЕРИЯ LEVELUPS 600 - 800 - 1000 кВА ОПИСАНИЕ СИСТЕМЫ
21
GM-SD-24 / Дата Публикации: 31.08.2016 / Версия No: 0/ Дата Версии:

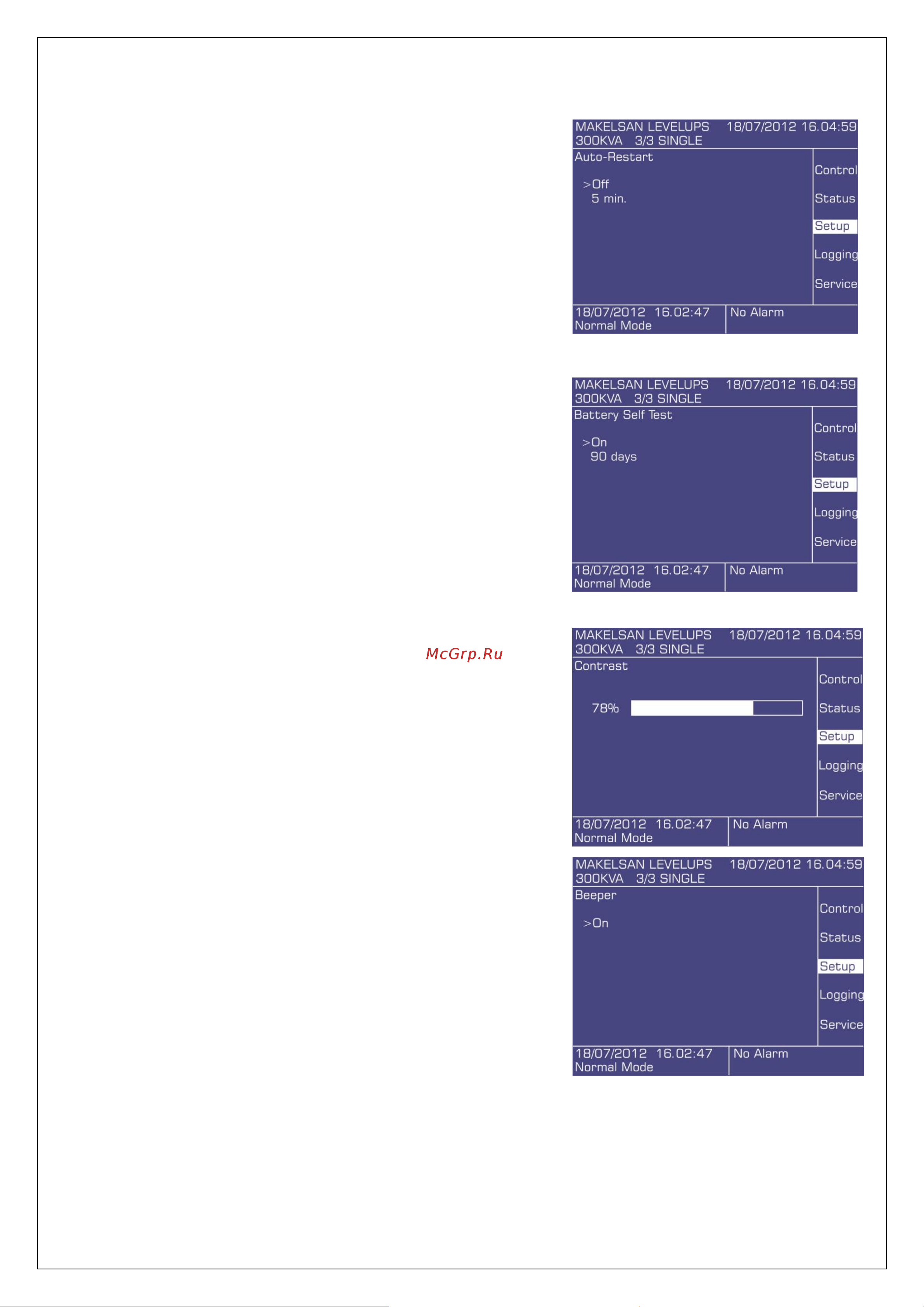

Авторестарт
В режиме работы от батарей, после полной разрядки АКБ
ИБП отключает нагрузку и переходит в режим ожидания.
Функция Авторестарт может быть использована для
автоматического включения ИБП и подачи питания на
нагрузку после восстановления питания на входе в ИБП.
Используя пункт ON/OFF включите/отключите
автоматический запуск и используя расположенный
ниже пункт продолжительности определите, через какой
промежуток времени ИБП включит питание на нагрузку.
Авто тест бат.
Данная функция может быть активирована для
проведения автоматического теста батарей без участия
пользователя. Установите временной интервал до
проведения следующего теста.
Примечание: Авто тест бат. Аналогичен быстрому
тесту батарей.
Экран
Для улучшения отображения информации на дисплее в
разных условиях освещённости, можно изменить
настройки контрастности дисплея.
Предупр. Звук. Сигнал
Включение/отключение звукового сигнала дисплея.
