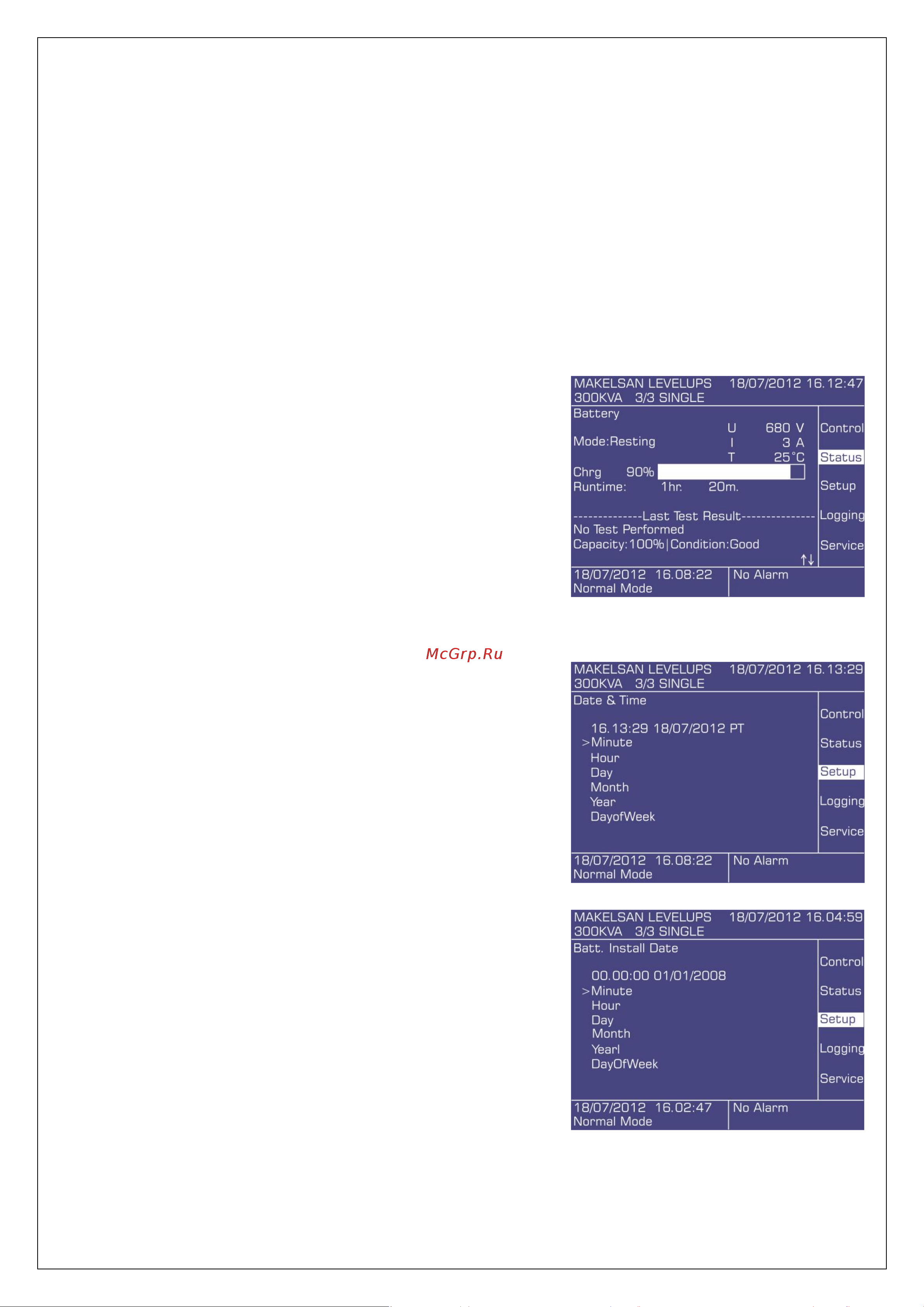

Makelsan LevelUPS LU33800 [22/51] Меню настройки
![Makelsan LevelUPS LU33800 [22/51] Меню настройки](/views2/1832809/page22/bg16.png)
СЕРИЯ LEVELUPS 600 - 800 - 1000 кВА ОПИСАНИЕ СИСТЕМЫ
20
GM-SD-24 / Дата Публикации: 31.08.2016 / Версия No: 0/ Дата Версии:
Информация о ИБП
____ -____-___-___ Версия ПО инвертора, выпрямителя, передней панели, CPLD
------------------- Серийный номер ИБП
KVA, V/Hz Полная мощность, установленное значение выходного напряжения
(фаза-нейтраль) и частоты
_x__ , Ah Количество параллельных линеек АКБ, количество АКБ в одном
плече, емкость подключенных АКБ (настроенные при запуске)
2.4.7 Меню Настройки
Меню настройки содержит следующие пункты:
Дата&Время
Для настройки даты и времени, используя «стрелки»
выберите переменные, которые вы хотите настроить и
нажмите на кнопку ВВОД.
Настройте значение, используя «стрелки» и снова
нажмите на кнопку ВВОД.
Дата установки АКБ
После установки новых аккумуляторов настройте в этом
меню дату установки.
