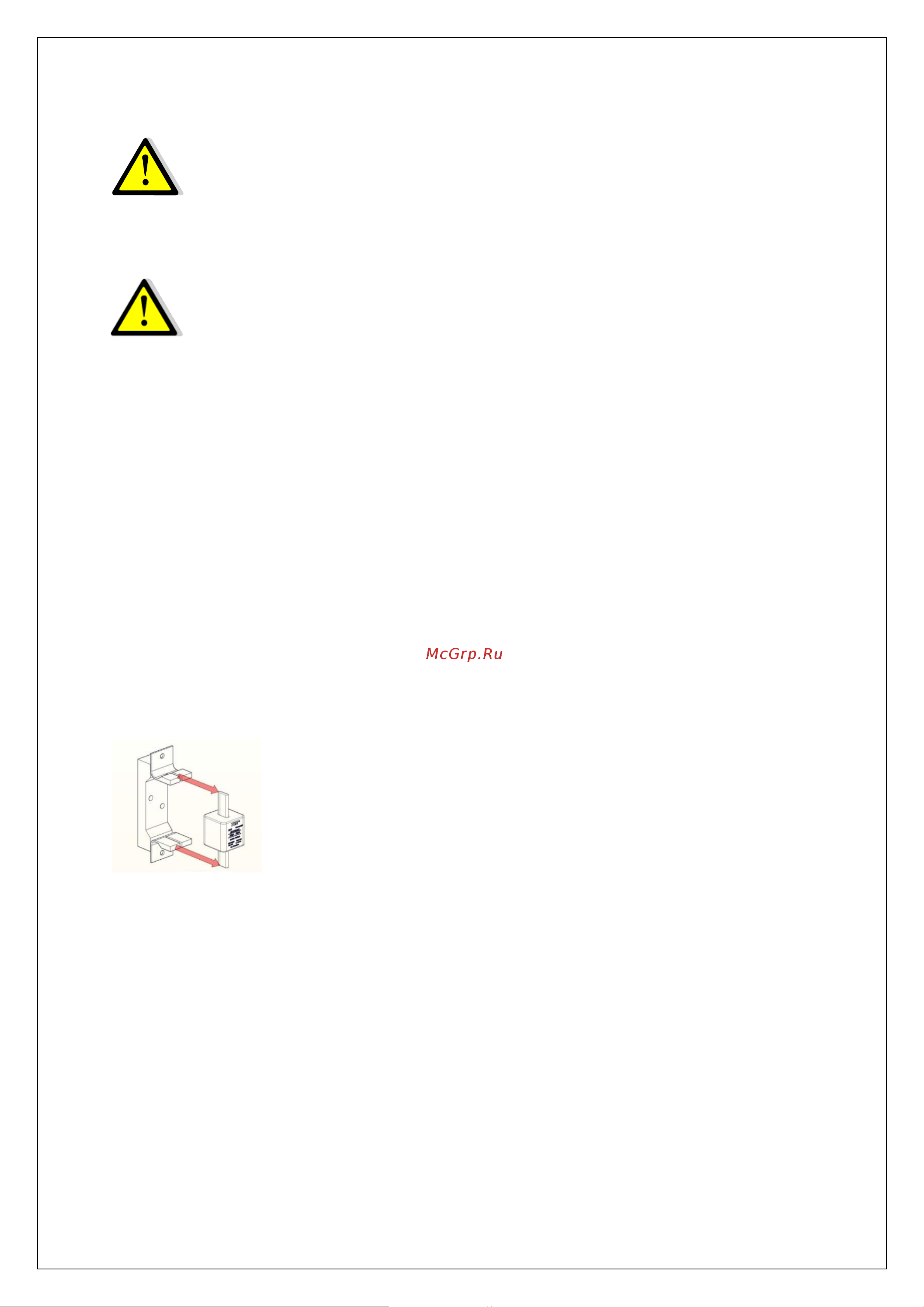

СЕРИЯ LEVELUPS 600 - 800 - 1000 кВА УСТАНОВКА

GM-SD-24 / Дата Публикации: 31.08.2016 / Версия No: 0/ Дата Версии:

ВНИМАНИЕ! Не допускайте короткого замыкания цепей АКБ! Короткое

замыкание батарей может вызвать травмы и повреждения

оборудования!

Напряжение на выводах батарейного массива может достигать 800В

постоянного тока!

Данное описание даёт общее представление о монтаже батарейного

массива!

Монтаж батарейного массива может осуществляться только

обученным персоналом!

Батарейные шкафы или стеллажи могут устанавливаться, как в непосредственной

близости от ИБП так и на удалении.

При установке батарейного массива на удалении при выборе сечения кабеля необходимо

учитывать падение напряжения в зависимости от длины линии.

Также для защиты кабельной линии между ИБП и батарейным массивом необходимо

использовать соответствующее защитное устройство, автоматический выключатель или

блок плавких вставок. Место установки данного устройства может быть выбрано в

соответствии с фактическими условиями на объекте и может располагаться как

непосредственно в батарейном шкафу или на стеллаже, так и в непосредственной

близости от них (щит батарейных предохранителей).

1. Переведите в положение «ВЫКЛ» разъединитель “CB4” на ИБП.

2. Отключите батарейный размыкатель в батарейном кабинете (при наличии).

3. Удалите предохранители в батарейном кабинете (щите батарейных

предохранителей).

4. Удалите батарейные предохранители, установленные в ИБП.

5. Убедитесь в правильности схемы соединения АКБ в батарейном массиве.

6. Подключите кабели к ИБП: две линии к клеммам “N”(Нейтраль АКБ), одну линию к

“+” (положительный полюс АКБ) и одну линию к “-“ (отрицательный полюс АКБ)

соответственно.

7. Подключите кабели, отходящие от ИБП к клеммам в батарейном кабинете или

щите предохранителей батарей согласно приведенной ниже схеме подключения внешних

аккумуляторов.

От батарейного массива до защитного устройства в ИБП используется четырёх проводная

схема подключения:

 N(ИБП) ----- Положительное плечо АКБ "-" клемма

 N(ИБП) ----- Отрицательное плечо АКБ "+" клемма

 “+ АКБ”(ИБП) ----- Положительное плечо АКБ “+“ клемма

 “- АКБ”(ИБП) ----- Отрицательное плечо АКБ "-" клемма
