6 Отключите вилку прибора от электрической сети, прежде чем открывать корпус устройства!

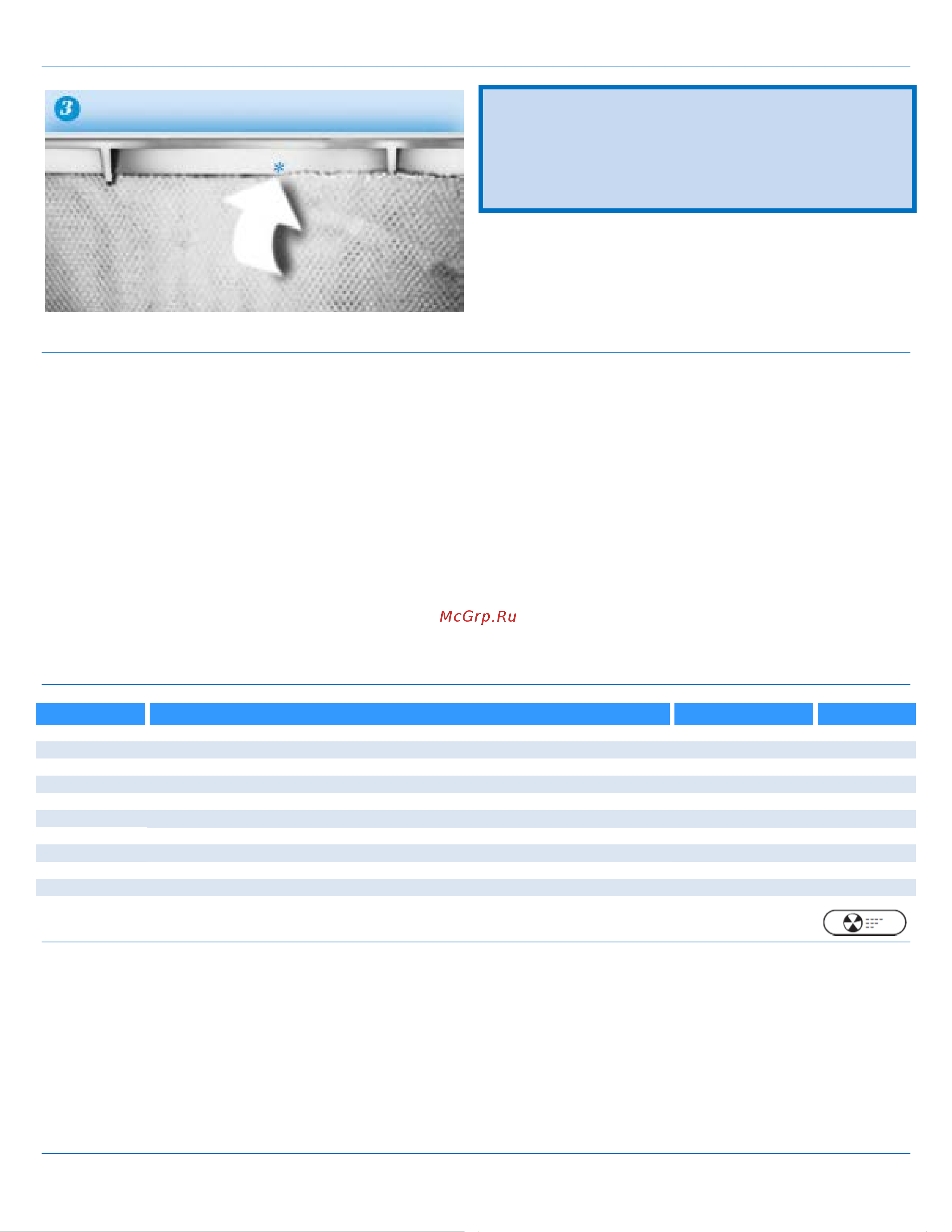

Замена фильтра
Примечание!
Особое внимание следует уделить правильной установке
боковых зажимов. В противном случае фильтр может
вступать в контакт с верхней частью корпуса, тем са-
мым вызывая утечку воды.
Установите новый фильтр, действуя в обратном п
орядке,
закрепите зажимы и убедитесь, что фильтр расположен в
U-образной рамке по всей длине распределения воды.
Замена панели управления
Перед выполнением любых работ по техническому обслуживанию прибора убедитесь, что он отключен от сети
электропитания!
В случае дефекта панели управления может оказаться необходимым заменить ее полностью.
Для этого выполните следующие действия:
1) Снимите верхнюю крышку корпуса увлажнителя.
2) Открутите четыре винта по углам панели управления и выньте панель.
3) Отсоедините штекеры (
,
, X9) от монтажной платы и, если необходимо, отсоедините также штекеры 3-5.
4) Используя маленькую отвертку, выкрутите винты из подключения к сети питания XI и выньте кабель из зажима.
5) Отсоедините другие соединения (X3, X2)
6) Теперь можно окончательно вынуть монтажную плату.
7) Теперь подключите все соединения к новой плате в обратном порядке. Обратите внимание на соответствие номеров
на штекерах и монтажной плате при подключении.
8) Вставьте панель управления обратно в отверстие и закрепите ее с помощью четырех винтов
9) Установите верхнюю крышку корпуса увлажнителя воздуха B 500.
Прибор защищен обычным предохранителем 2 AT.
Подключения монтажной платы
Подключение Описание Электропитание Мощность
X1
Подключение к сети электропитания ~ 230 В (фаза, нуль и 6 заземляющих)
230 В, 50Гц
200 В•А
X2
Подключение реле индикатора неисправности, нулевой потенциал
42 В
1 А
X3
Внешний датчик воды (нулевой ток)
-
-
Подключение вентилятора ~ 230 В
230 В, 50Гц
65 В·А
Подключение водяного насоса ~ 230 В
230 В, 50Гц
25 В·А
Подключение промывочного насоса ~ 230 В
230 В, 50Гц
25 В·А
Электромагнитный клапан ~ 230 В
230 В, 50Гц
10 В·А
УФ-лампа ~ 230 В
230 В, 50Гц
6 В·А
X9
Датчики уровня воды, от 10 л до 50 л
-
-
Настройки вентилятора
С помощью пульта дистанционного управления может быть установлена любая из пяти скоростей вентилятора (4 ско-
рости на выбор пользователя и автоматический выбор скорости). Требуемую скорость можно установить с помощью
кнопки "Fan" ("Вентилятор") (см. выше) на пульте дистанционного управления. При нажатии этой кнопки шкальный ин-
дикатор начинает мигать. Нажимая кнопку со стороны значков + или - , скорость вентилятора соответственно увели-
чивается и уменьшается.
Функция автоматического выбора состоит в автоматическом регулировании скорости в зависимости от требуемой
производительности. Увеличение или уменьшение скорости вентилятора происходит в соответствии с изменением
влажности воздуха в помещении.
Для активации автоматического выбора скорости нажмите сторону кнопки "Fan" со значком "-" и удерживайте ее до
исчезновения последней полоски шкального индикатора и красного свечения светодиодного индикатора со значком вен-
