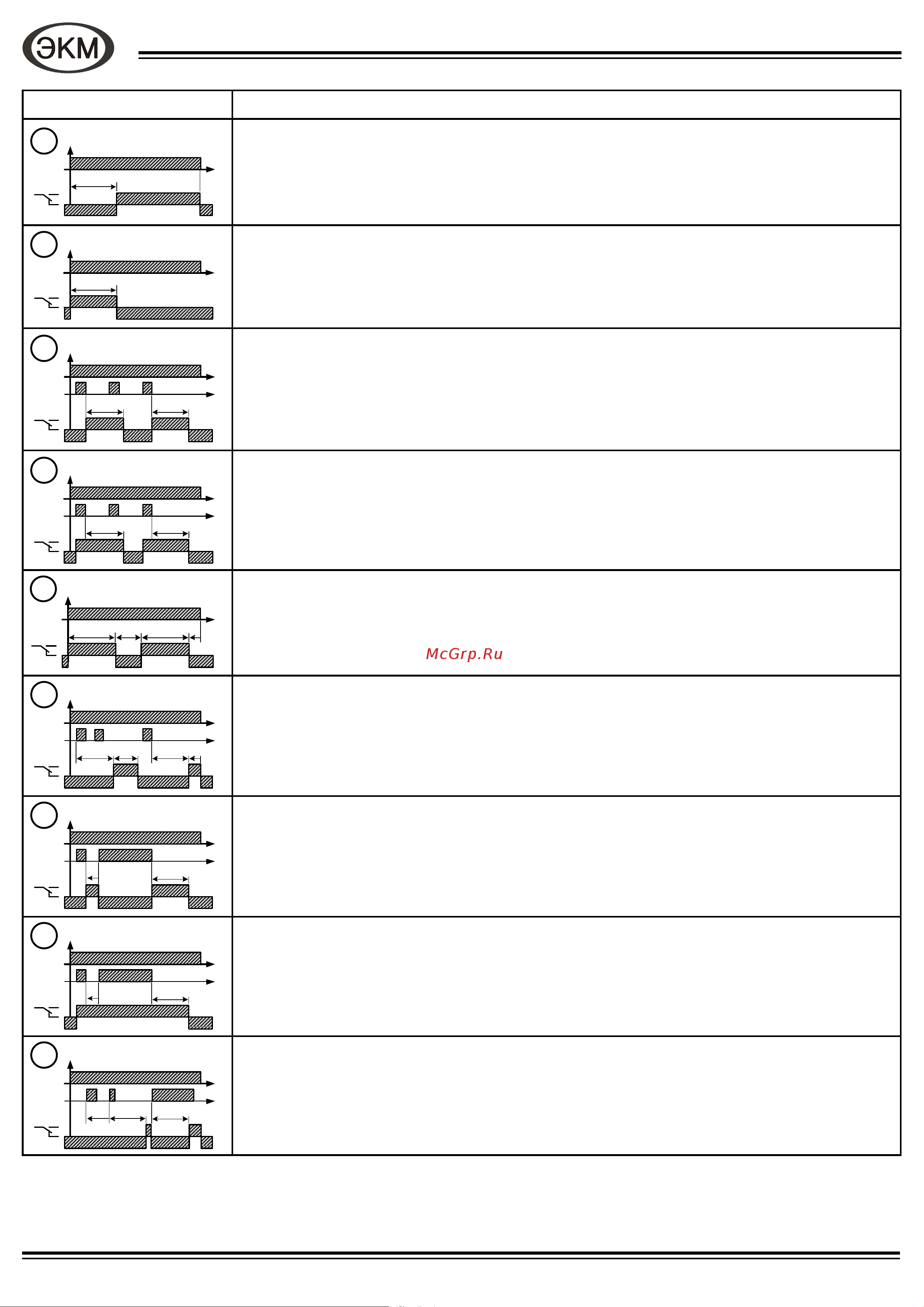

Диаграмма работы * Описание работы

Отсчѐт заданного времени начинается при подаче напряжения питания, после чего реле включает-

ся (задержка на включение). Отключение по снятию питания

Реле включается одновременно с подачей питания. Отключение реле происходит после отсчѐта

заданного времени (задержка на отключение).

Включение реле и отсчѐт заданного времени начинается после размыкания управляющего контак-

та. Отсчѐт времени не прерывается повторной командой внешнего запуска. Отключение реле про-

исходит после отсчѐта заданного времени или при выключении питания.

Реле включается при замыкании управляющего контакта. Отсчѐт заданного времени начинается

после размыкания управляющего контакта. Отсчѐт времени не прерывается повторной командой

внешнего запуска. Отключение реле происходит после отсчѐта заданного времени или при выклю-

чении питания.

Циклическое включение и отключение реле. При включении питания начало цикла с

«импульса» (реле включается при подаче питания). Длительность «импульса» и «паузы» равны.

Циклическое реле с однократным циклом. Работа реле начинается с «паузы» (при включении пита-

ния реле отключено). Начало отсчѐта времени каждого нового цикла начинается при замыкании

управляющего контакта. Длительность «паузы» и «импульса» равны.

Включение реле и отсчѐт заданного времени начинается после размыкания управляющего контак-

та. Отсчѐт времени прерывается повторной командой внешнего запуска. Отключение реле проис-

ходит после отсчѐта заданного времени или при выключении питания.

Реле включается при замыкании управляющего контакта. Отсчѐт заданного времени начинается

после размыкания управляющего контакта. Отсчѐт времени прерывается повторной командой

внешнего запуска. Отключение реле происходит после отсчѐта заданного времени или при выклю-

чении питания.

При замыкании управляющего контакта начинается отсчѐт заданной выдержки времени. Отсчѐт

времени прерывается повторной командой внешнего запуска. Реле включится если интервал меж-

ду командами внешнего запуска больше установленной выдержки времени. Реле выключается при

поступлении очередной команды внешнего запуска или при отключении питания.

Таблица 1

tи

tп

tи

* - обозначение диаграмм приводится по внутрифирменной классификации
