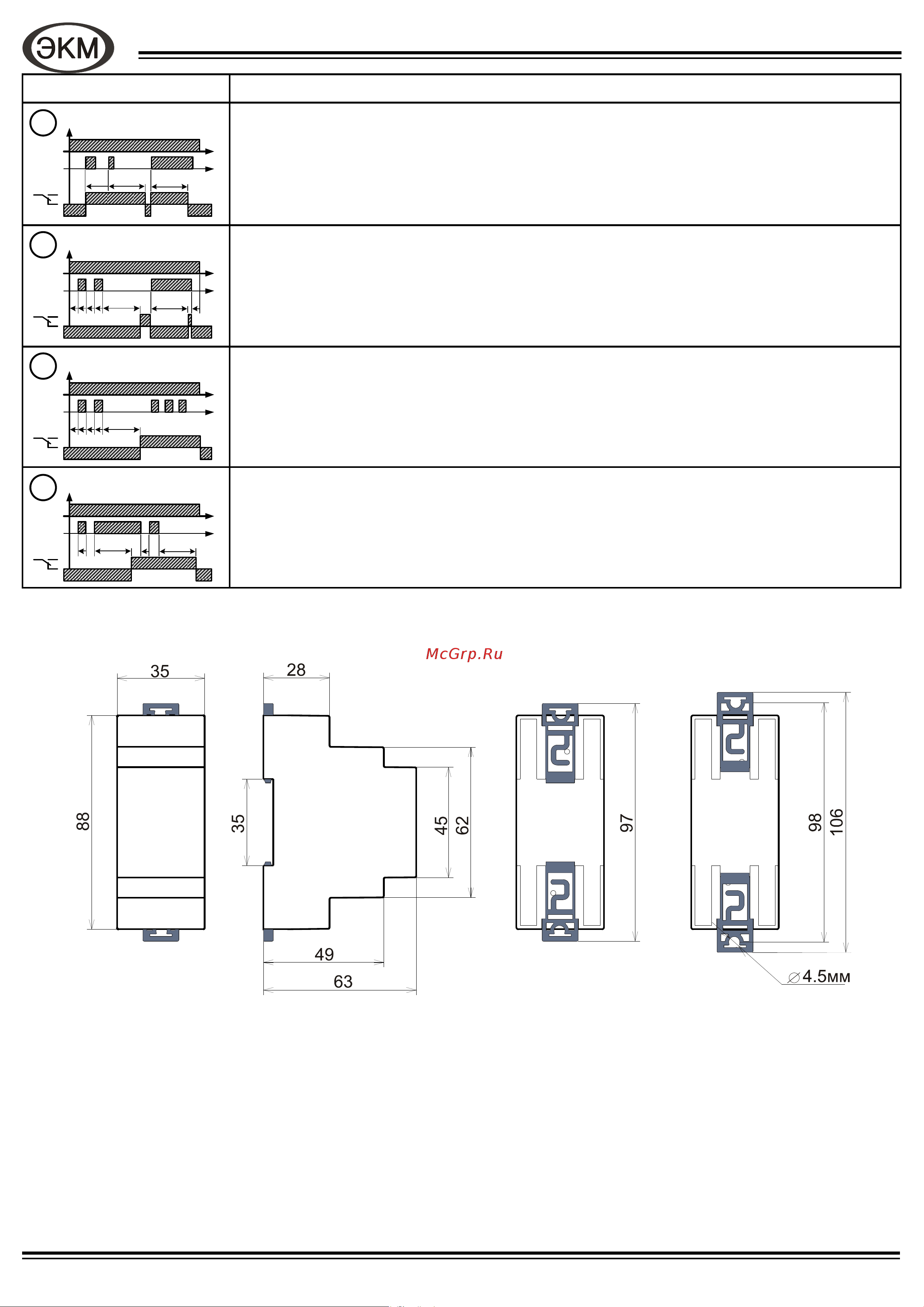

Диаграмма работы * Описание работы

При замыкании управляющего контакта реле включается и начинается отсчѐт заданной выдержки

времени. Отсчѐт времени прерывается повторной командой внешнего запуска. Реле выключится

если интервал между командами внешнего запуска больше установленной выдержки времени. Ре-

ле включается при поступлении очередной команды внешнего запуска.

Контроль частоты или скорости. Отсчѐт времени задержки на включение начинается при включении

напряжения питания и по переднему или заднему фронту управляющего импульса; реле включает-

ся если пауза между любыми соседними фронтами больше установленной выдержки времени или

длительность управляющего импульса больше установленной выдержки времени. Отключение ре-

ле и начало нового цикла начинается при подаче очередного управляющего импульса.

Контроль частоты или скорости. Отсчѐт времени задержки на включение начинается при включении

напряжения питания и по переднему или заднему фронту управляющего импульса; реле включает-

ся если пауза между любыми соседними фронтами больше установленной выдержки времени или

длительность управляющего импульса больше установленной выдержки времени. Отключение ре-

ле происходит только при снятии напряжения питания (режим памяти)

При подаче команды внешнего запуска начинается отсчѐт заданной выдержки времени. Если дли-

тельность команды внешнего запуска меньше установленного времени, отсчѐт времени будет пре-

рван и реле будет отключено. Если длительность будет больше, то через заданное время реле

включится. После снятия команды внешнего запуска вновь начинается отсчѐт заданного времени,

после чего происходит отключение реле. Интервал между двумя командами внешнего запуска дол-

жен превышать значение заданного времени, в противном случае отсчѐт прекратится и реле оста-

нется включѐнным.

Габаритные размеры

Рис.2

* - обозначение диаграмм приводится по внутрифирменной классификации
