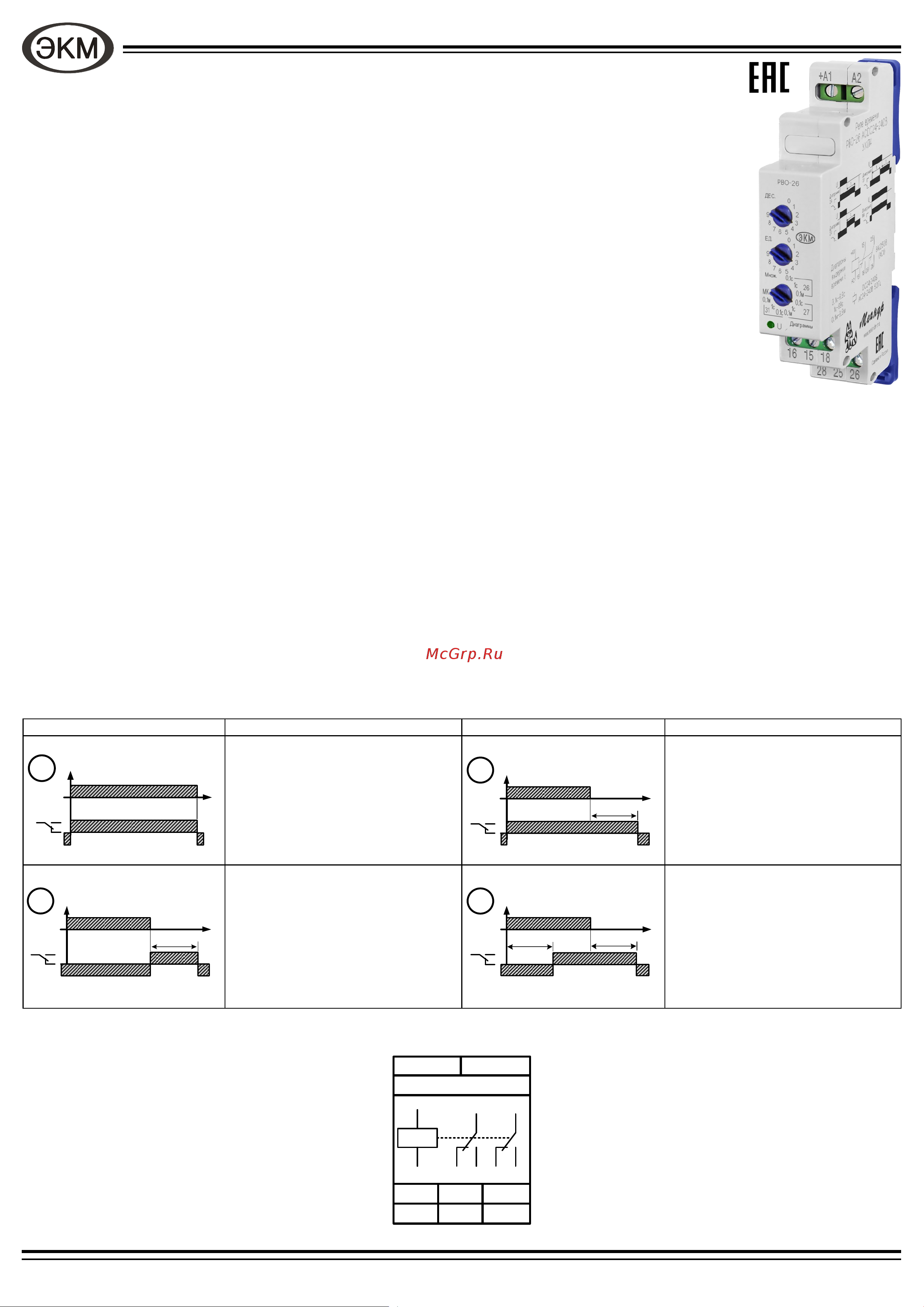

Меандр РВО-26 Паспорт онлайн

ЗАО"МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

Реле времени РВО-26

ТУ 3425−007−31928807−2014

МР 01.0215.25 ПС V10.12.17

Назначение

Реле времени РВО-26 (далее реле) предназначено для формирования задержки на выключение встро-

енного реле после снятия напряжения питания (диаграмма работы 26 и 31) или для включения встроенного

реле после снятия напряжения питания (диаграмма работы 27) на предварительно установленную выдержку

времени. Реле обеспечивает работу встроенной контактной группы без выдержки времени (диаграмма рабо-

ты МК).

Конструкция

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов

питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шири-

ной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков

необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надѐжный зажим проводов сечением до 2.5мм

На лицевой панели реле расположены: два поворотных переключателя для задания выдержки времени t (установка значений еди-

ниц 0-9 и десятков 0-9), поворотный переключатель “Множитель” для выбора диаграммы работы и задания временного диапазона,

зелѐный индикатор включения питания «U».Габаритные размеры приведены на рис. 2.

Работа реле

Диаграмма работы и диапазон выдержки времени выбирается переключателем «Множ.». Для каждой диаграммы можно вы-

брать один из трѐх (0.1с-9.9с, 1с-99с, 0.1м-9.9м) диапазонов выдержки времени. Требуемая временная выдержка t определяется

путѐм умножения числового значения, установленного на переключателях “Единицы” и “Десятки”, на множитель выбранного диапа-

зона на переключателе «Множитель». В положении «мк» реле работает в режиме мгновенного контакта.

Напряжение питания подаѐтся на клеммы «+А1» и «А2». Схема подключения реле приведена на рис. 1 и на корпусе прибо-

ра.

Внимание!

В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные

удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное положение контак-

тов перед первым включением реле не является признаком дефектности реле.

При первом включении исходное (выключенное) состояние контактов восстанавливается.

- Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании

(например мощные пускатели и др.).

 Выдержка времени после отключения напряжения питания; 0.1-9.9с, 1-99с и 0.1-9.9м

 Установка выдержки времени двумя десятичными переключателями с шагом 1% от

максимального значения диапазона

 3 диаграммы работы или функция мгновенного контакта (МК)

 2 переключающие группы контактов 8А/250В

 Индикатор наличия питания

 Корпус шириной 1 модуль (18 мм)

Рис. 1

Схема подключения

Диаграмма работы * Описание работы Диаграмма работы * Описание работы

Контакт мгновенного действия - изме-

няет своѐ состояние при включении

питания. Возвращается в исходное

состояние при выключении питания.

Задержка срабатывания реле после

снятия питания. Реле включается

одновременно с включением питания.

Отключение реле происходит через

заданное время после снятия напря-

жения питания. Отсчѐт времени пре-

рывается при повторном включении

питания и возобновляется вновь по-

сле его снятия.

Задержка срабатывания реле после

снятия питания. Реле включается

одновременно с выключением пита-

ния. Отключение реле происходит

через заданное время. При повторном

включении питания прерывается от-

счѐт времени и происходит отключе-

ние реле. После выключения питания

отсчѐт времени возобновляется

вновь.

Задержка срабатывания реле после

подачи и снятия питания. При подаче

питания начинается отсчѐт заданного

времени, после чего реле включается.

Выключение реле происходит через

заданное время после снятия пита-

ния.

МК

* - обозначение диаграмм приводится по внутрифирменной классификации

+А1

А2

15 25

16 18 26 28

+А1 А2

16 1815

28 2625
