Меандр РВЦ-П2-22 Паспорт онлайн

ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-1722 www.meandr.ru info@meandr.ru
Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

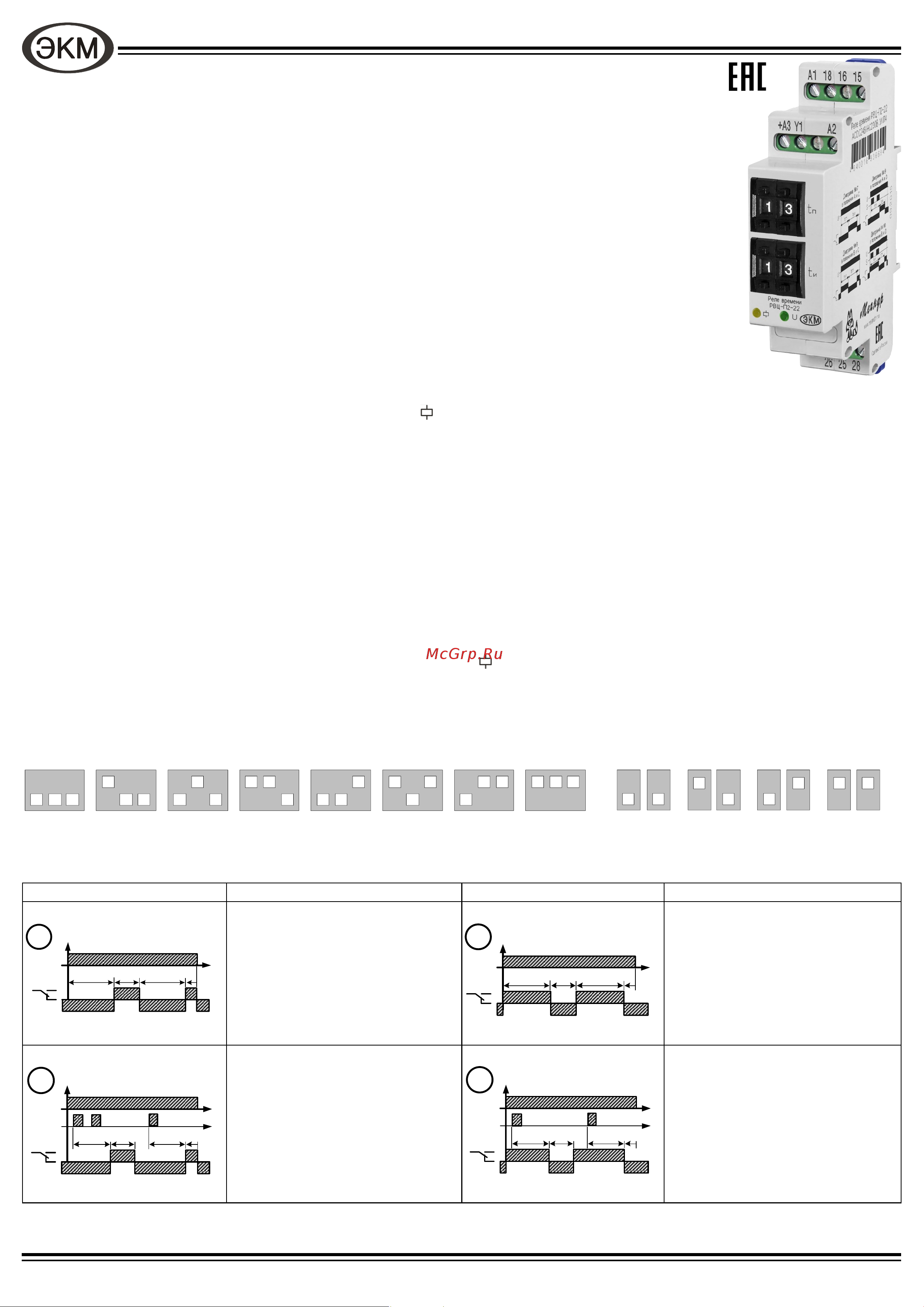

Реле времени РВЦ-П2-22
ТУ 3425−007−31928807−2014
Назначение
Реле времени РВЦ-П2-22 (далее реле) предназначено для коммутации электрических цепей с предварительно
установленными выдержками времени (паузы и импульса).
Конструкция
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и
коммутируемых электрических цепей. Крепление осуществляется рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003)
или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция
клемм обеспечивает надёжный зажим проводов сечением до 2.5мм
2
. На лицевой панели реле расположены: кнопочный
переключателя установки выдержки времени паузы tп (установка значений десятков 0-9 и единиц 0-9), кнопочный пере-
ключателя установки выдержки времени импульса tи (установка значений десятков 0-9 и единиц 0-9), зелёный индикатор включения напряжения
питания «U», жёлтый индикатор срабатывания встроенного реле « ». На боковой поверхности расположены два DIP-переключателя для выбора
диапазонов времени паузы tп и времени импульса tи (переключатели 1-3) и диаграммы работы (переключатели 4). Положения переключателе по-
казано на рис. 1. Схема подключения представлена на рис. 2. Габаритные размеры приведены на рис. 3. Технические характеристики представле-
ны в таблице.
Работа реле
Реле имеет 8 поддиапазонов выдержки времени паузы и 8 поддиапазонов выдержки времени импульса. Требуемая временная выдержка tп
определяется путём умножения числового значения, установленного на переключателях «десятки» и «единицы» паузы, на множитель выбранного
диапазона на DIP-переключателе выбора времени паузы. Временная выдержка tи определяется путём умножения числового значения, установ-
ленного на переключателях «десятки» и «единицы» импульса, на множитель выбранного диапазона на DIP-переключателе выбора времени им-
пульса.
Диаграмма работы реле определяется положением «4» DIP-переключателей паузы и импульса. Каждый из переключателей имеет две зоны
установки. У DIP-переключателя паузы зоны «А» и «В», у DIP-переключателя импульса зоны «С» и «D». В зависимости от комбинации установлен-
ных переключателей выбирается одна из четырёх диаграмм работы реле.
Внимание! Смена диаграммы работы и множителей возможна только после снятия напряжения питания.
Значения на переключателях «десятки» и «единицы», можно изменять при поданном питании на реле.
В обесточенном состоянии замкнуты контакты 15-16 и 25-26. После подачи напряжения питания загорается зелёный индикатор «U» реле
начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор «U» включается с периодично-
стью 0.5с. При включении встроенного реле включается жёлтый индикатор « » при этом контакты 15-16 и 25-26 размыкаются, а контакты 15-18 и
25-28 замыкаются.
MP 01.0722.01 ПС V10.08.20
Диаграмма работы * Описание работы Диаграмма работы * Описание работы
Циклическое включение и отключе-
ние реле (бесконечный цикл). При
подаче напряжения питания начина-
ется отсчёт выдержки времени tп,
после отработки времени паузы ис-
полнительное реле включается и
начинается отсчёт выдержки времени
tи, после отработки времени импуль-
са исполнительное реле выключает-
ся.
Циклическое включение и отключе-
ние реле (бесконечный цикл). При
подаче напряжения питания исполни-
тельное реле включается и начинает-
ся отсчёт выдержки времени tи, после
отработки времени импульса испол-
нительное реле выключается и начи-
нается отсчёт выдержки времени tп.
Циклическое реле с однократным
импульсом. При замыкании управля-
ющего контакта начинается отсчёт
выдержки времени tп, после отработ-
ки времени паузы исполнительное
реле включается и начинается отсчёт
выдержки времени tи, после отработ-
ки времени импульса исполнительное
реле выключается.
Циклическое реле с однократным
импульсом. При подаче напряжения
питания исполнительное реле вклю-
чается, отсчёт выдержки времени tи
начинается после замыкания управ-
ляющего контакта, после отработки
времени импульса исполнительное
реле выключается и начинается от-
счёт выдержки времени tп, после
отработки времени паузы исполни-
тельное реле включается.
Циклическое реле времени с раздельной регулировкой времени импульса и паузы
Диапазон выдержки времени от 0.1с до 99ч
Установка выдержки времени осуществляется с помощью двух декадных кнопочных пере-
ключателей
4 диаграммы работы
2 переключающие группы контактов 3А/250В
Индикатор наличия питания и состояния встроенного реле
Корпус шириной 5/4 модуля (22 мм)
U
tп
tп
tи
7
U
tи
tи
tп
8
9
U
tп
tп
Y1
tи
10
U
tи
tи
Y1
tп
* - обозначение диаграмм приводится по внутрифирменной классификации
1, 2, 3
0.1-9.9с
1, 2, 3
1-99с
1, 2, 3
10-990с
1, 2, 3
0.1-9.9м
1, 2, 3
1-99м
1, 2, 3
10-990м
1, 2, 3
0.1-9.9ч
1, 2, 3
1-99ч
Положение DIP-переключателей
Рис. 1
Задание временного диапазона
Задание диаграммы работы
B
А
D
С
№ 7
B
А
D
С
№ 8
B
А
D
С
№ 9
B
А
D
С
№ 10
