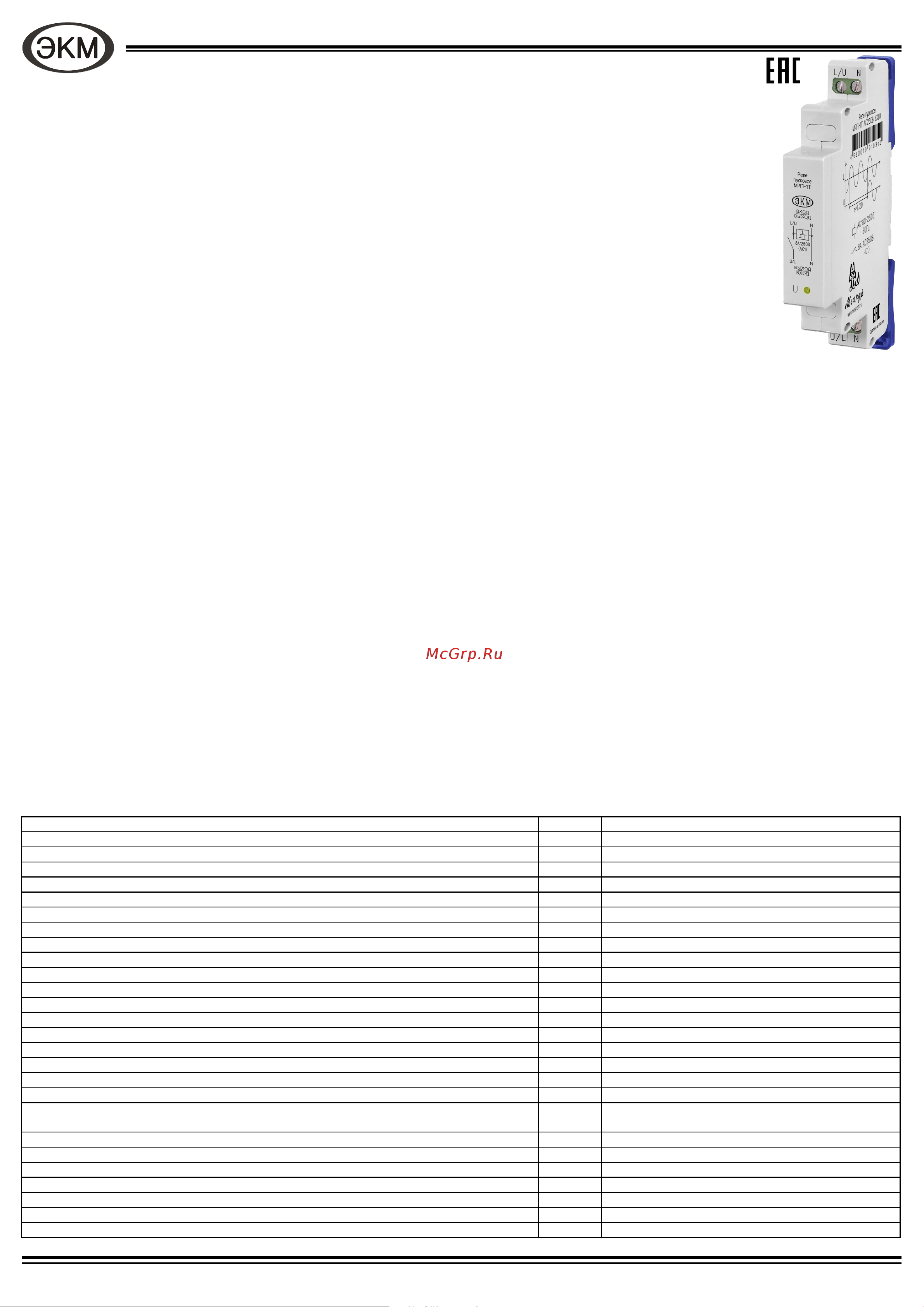

Назначение

Реле ограничения пускового тока типа МРП-1Т (далее реле) предназначены для уменьшения пусковых

токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов

реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль). Выбор момента замыкания

контактной группы формируется в диапазоне 150...700 мс генератором случайного числа для каждого реле, что

обеспечивает распределение пускового импульса тока по времени за счет разного момента срабатывания групп

нагрузок каждая из которых защищается реле.

Конструкция

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов пи-

тания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм

(ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необхо-

димо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм

. На лицевой панели прибора

расположен индикатор подачи питания. Питание может подаваться на клеммы L/U или U/L и N, нагрузка подключается соответ-

ственно к клеммам U/L или L/U и N. Схема подключения рис.2. Диаграмма работы рис.1 Габаритные размеры приведены на рис.

3. Технические характеристики приведены в таблице.

Условия эксплуатации

Высота над уровнем моря до 2000м. Окружающая среда - взрывобезопасная, не содержащая пыли в количестве нарушаю-

щем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест креп-

ления реле с частотой от 1 до 100 Гц при ускорении 9,8 м/с

. Воздействие электромагнитных полей, создаваемых проводом с им-

пульсным током амплитудой до 100А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздей-

ствию помех степени жесткости 3 в соответствии с требованиями ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5

-99. Конденсация влаги на поверхности изделия не допускается.

Работа реле

В реле использована технология синхронной коммутации контактов - «zero sync», что обеспечивает высокую нагрузочную

способность контактной группы. Замыкание контактов производится в момент перехода сетевого напряжения через «0», что обес-

печивает ограничение броска тока в момент замыкания контактов.

После подачи напряжения питания на лицевой панели загорается индикатор включения, реле случайным образом выбира-

ет один из первых двадцати переходов сетевого напряжения через «0» и коммутирует выходной контакт.

Внимание!

В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные

удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное положение контак-

тов перед первым включением реле не является признаком дефектности реле. При первом включении исходное (выключенное)

состояние контактов восстанавливается.

- Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании

(например мощные пускатели и др.).

Реле ограничения пускового тока МРП-1Т

ТУ 3425−003−31928807−2014

МР 29.0113.01 ПС V08.01.21

 Снижение пускового тока емкостных нагрузок (импульсных БП, драйверов LCD)

 Замыкание контакта при переходе через «0» - технология «zero sync»

 Распределенное включение групповых нагрузок (генератор случайного числа)

 Ширина корпуса 13мм

Технические характеристики

Параметр Ед. изм. МРП-1Т АС230В

Диапазон напряжения питания В АС185...255

Частота питающей сети Гц 50

Мощность потребляемая катушкой, не более Вт 1Вт

Время во включённом состоянии не ограничено

Время готовности с 0,15

Время включения реле* мс 150...700

Время выключения реле, не более мс 50

Номинальная емкость нагрузки, не более мкФ 160

Количество и тип контактов 1 замыкающий

Максимальное коммутируемое напряжение В 250

Максимальный коммутируемый ток: АС250В 50Гц (АС1) А 8

Максимальная коммутируемая мощность: АС250В 50Гц (АС1) Вт 2000

Электрическая прочность (питание - контакты) В АС2000 (50Гц - 1 минута)

Механическая износостойкость, не менее циклов 10 х 10

Электрическая износостойкость, не менее циклов 100000

Максимальная частота коммутаций, не более цикл./ч 600

Диапазон рабочих температур (по исполнениям) °С -25…+55 (УХЛ4) / -40…+55 (УХЛ2)

Температура хранения °С -40…+70

Климатическое исполнение и категория размещения по

ГОСТ 15150-69 (без образования конденсата)

УХЛ4 или УХЛ2

Степень защиты реле: по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP20

Степень загрязнения в соответствии с ГОСТ 9920-89 2

Относительная влажность воздуха % до 80 (при 25°С)

Рабочее положение в пространстве произвольное

Режим работы круглосуточный

Габаритные размеры мм 13 х 93 х 62

Масса кг 0.06

* - случайным образом выбирается (программно)
