Габаритные
Коды для заказа (EAN-13)
наименование
артикул
МРП-1T AC230В УХЛ4 4680019910352
МРП-1T AC230В УХЛ2
4680019910369
Рис. 1
Комплект поставки
1. Реле - 1 шт.
2. Паспорт - 1 экз
3. Коробка - 1 шт.
Пример записи для заказа:
Реле промежуточное МРП-1Т AC230В УХЛ4,
Где: МРП-1Т - название изделия,
AC230В - напряжение питания,
УХЛ4 - климатическое исполнение
Рис. 3

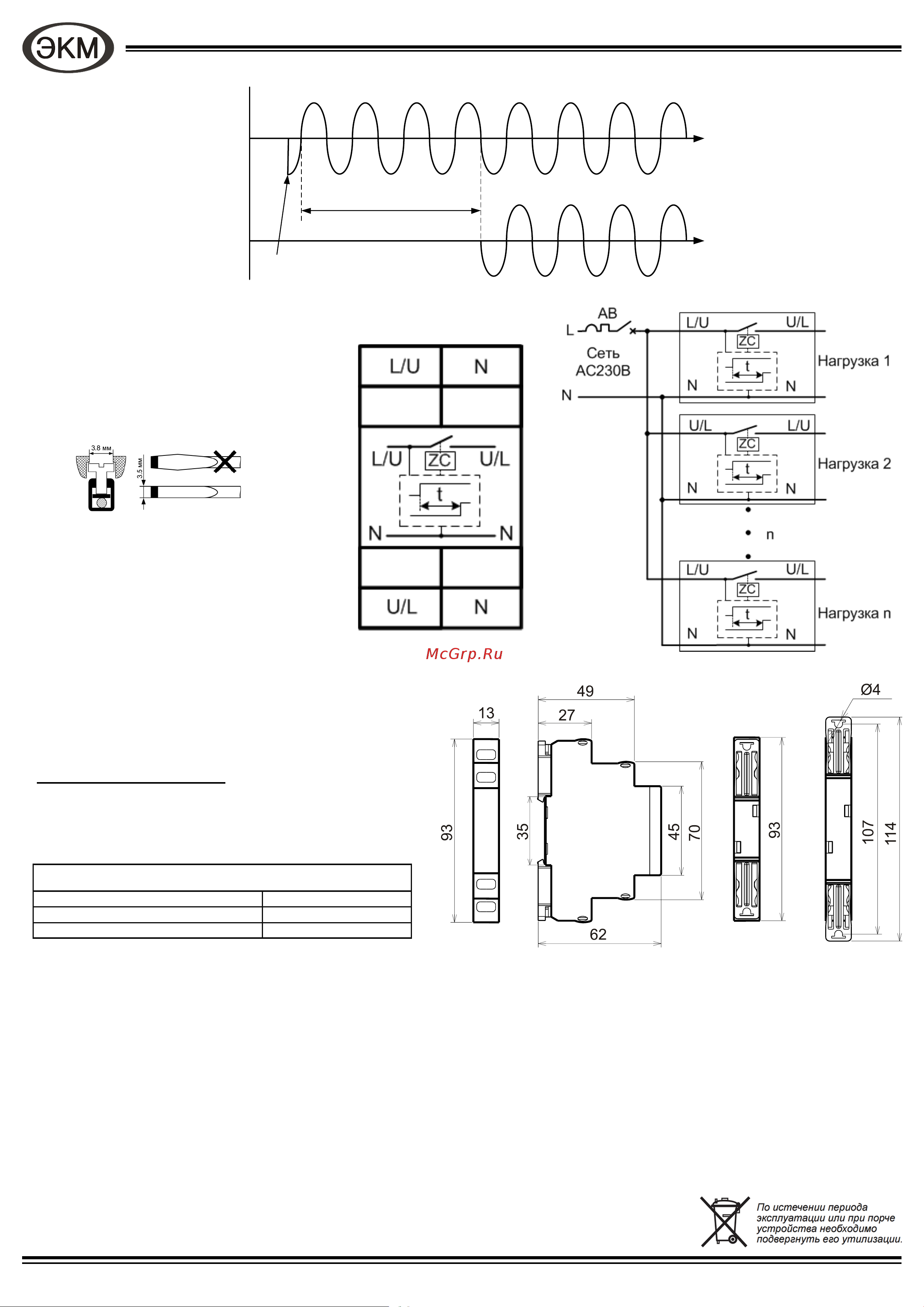

Схема подключения
Диаграмма работы
Рис. 2
Момент включения автомата
Задержка включения нагрузки n
полупериодов (от 1 до 20)
L
U
t
t
Важно!
Момент затяжки винтового соединения
должен составлять 0,4 Нм.
Следует использовать отвертку 0,6*3,5мм
Производитель оставляет за собой право вносить изменения в названия, конструкцию, комплектацию и внешний вид, не ухудшая
при этом функциональные характеристики изделия.
Не содержит драгоценные металлы
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок изделия 24 месяца с момента передачи его потребителю (продажи). Если дату передачи установить невоз-
можно, срок исчисляется с даты изготовления (указывается на упаковке).
Отметку о приёмке контролёр ОТК проставляет на корпусе изделия в виде уникального идентификационного кода. Претензии
не принимаются при нарушении условий эксплуатации, при механических и термических повреждениях корпуса изделия (или нару-
шении целостности контрольной наклейки при её наличии).
Выездное гарантийное обслуживание не осуществляется.
Дата продажи ____________________________________________________
(заполняется потребителем при оформлении претензии)
Содержание
- В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями одиночные 1
- В реле использована технология синхронной коммутации контактов zero sync что обеспечивает высокую нагрузочную 1
- Внимание 1
- Воздействие электромагнитных полей создаваемых проводом с им пульсным током амплитудой до 100а расположенным на расстоянии не менее 10 мм от корпуса реле реле устойчиво к воздей ствию помех степени жесткости 3 в соответствии с требованиями гост р 51317 2000 гост р 51317 99 гост р 51317 99 конденсация влаги на поверхности изделия не допускается 1
- Высота над уровнем моря до 2000м окружающая среда взрывобезопасная не содержащая пыли в количестве нарушаю 1
- Ет один из первых двадцати переходов сетевого напряжения через 0 и коммутирует выходной контакт 1
- Замыкание контакта при переходе через 0 технология zero sync 1
- Конструкция 1
- Мр 29 113 1 пс v08 1 1 1
- На лицевой панели прибора расположен индикатор подачи питания питание может подаваться на клеммы l u или u l и n нагрузка подключается соответ ственно к клеммам u l или l u и n схема подключения рис диаграмма работы рис габаритные размеры приведены на рис 3 технические характеристики приведены в таблице 1
- Назначение 1
- Например мощные пускатели и др 1
- Не устанавливать реле в зоне повышенной вибрации или рядом с приборами вызывающими вибрацию при срабатывании 1
- После подачи напряжения питания на лицевой панели загорается индикатор включения реле случайным образом выбира 1
- Работа реле 1
- Распределенное включение групповых нагрузок генератор случайного числа 1
- Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов пи 1
- Реле ограничения пускового тока мрп 1т 1
- Реле ограничения пускового тока типа мрп 1т далее реле предназначены для уменьшения пусковых 1
- Снижение пускового тока емкостных нагрузок импульсных бп драйверов lcd 1
- Способность контактной группы замыкание контактов производится в момент перехода сетевого напряжения через 0 что обес печивает ограничение броска тока в момент замыкания контактов 1
- Таблица 1
- Тания и коммутируемых электрических цепей крепление осуществляется на монтажную рейку din шириной 35мм гост р мэк 60715 2003 или на ровную поверхность для установки реле на ровную поверхность замки необхо димо раздвинуть конструкция клемм обеспечивает надёжный зажим проводов сечением до 2 м 1
- Технические характеристики 1
- Токов при включении ёмкостных нагрузок снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении переходе сетевого напряжения через ноль выбор момента замыкания контактной группы формируется в диапазоне 150 00 мс генератором случайного числа для каждого реле что обеспечивает распределение пускового импульса тока по времени за счет разного момента срабатывания групп нагрузок каждая из которых защищается реле 1
- Ту 3425 003 31928807 2014 1
- Удары во время транспортировки могут привести к самопроизвольному переключению контактов неправильное положение контак тов перед первым включением реле не является признаком дефектности реле при первом включении исходное выключенное состояние контактов восстанавливается 1
- Условия эксплуатации 1
- Ширина корпуса 13мм 1
- Щем работу реле а также агрессивных газов и паров в концентрациях разрушающих металлы и изоляцию вибрация мест креп ления реле с частотой от 1 до 100 гц при ускорении 9 8 м 1
- Выездное гарантийное обслуживание не осуществляется дата продажи 2
- Габаритные 2
- Гарантийные обязательства 2
- Гарантийный срок изделия 24 месяца с момента передачи его потребителю продажи если дату передачи установить невоз 2
- Диаграмма работы 2
- Коды для заказа ean 13 2
- Комплект поставки 2
- Можно срок исчисляется с даты изготовления указывается на упаковке 2
- Не принимаются при нарушении условий эксплуатации при механических и термических повреждениях корпуса изделия или нару шении целостности контрольной наклейки при её наличии 2
- Отметку о приёмке контролёр отк проставляет на корпусе изделия в виде уникального идентификационного кода претензии 2
- Пример записи для заказа реле промежуточное мрп 1т ac230в ухл4 где мрп 1т название изделия ac230в напряжение питания ухл4 климатическое исполнение 2
- Рис 1 2
- Рис 2 2
- Рис 3 2
- Схема подключения 2
