ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

Назначение

Реле ограничения пускового тока МРП-108 (далее реле) предназначены для уменьшения пусковых токов

при включении емкостных нагрузок (например, импульсных БП, драйверов LCD и т.д.).

Конструкция

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов

питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной

35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки

необходимо раздвинуть. В реле встроен одноразовый термопредохранитель. Конструкция клемм обеспечивает

надёжный зажим проводов сечением до 2.5мм

. Схемы подключения приведены на рис.1. Габаритные размеры

приведены на рис. 2. Технические характеристики приведены в таблице.

Условия эксплуатации

Высота над уровнем моря до 2000м. Окружающая среда - взрывобезопасная, не содержащая пыли в количестве нарушаю-

щем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест креп-

ления реле с частотой от 1 до 100 Гц при ускорении 9,8 м/с

. Воздействие электромагнитных полей, создаваемых проводом с им-

пульсным током амплитудой до 100А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздей-

ствию помех степени жесткости 3 в соответствии с требованиями ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5

-99. Конденсация влаги на поверхности изделия не допускается.

Работа реле

Снижение пускового тока осуществляется встроенными резисторами защищенными термопредахранителем. При появле-

нии напряжения на входе МРП-108 весь пусковой ток сначала протекает через встроенные резисторы, которые не дают ему под-

няться выше 8А. Через фиксированное время (100-200мс) резисторы шунтируются замыкающимися контактами реле, после чего

резисторы не оказывают никакого влияния на подключенную нагрузку.

Внимание! Максимальный ток реле рассчитывается от используемых БП. При встроенной в блок питания задержке вклю-

чения 400 мс или более максимальный коммутируемый ток равен 8А. При отсутствии в блоке питания задержке включения или

она менее 400 мс максимальный коммутируемый ток не должен превышать 3А!

Внимание! В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями.

Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное поло-

жение контактов перед первым включением реле не является признаком дефектности реле. При первом включении исходное

(выключенное) состояние контактов восстанавливается. Не устанавливать реле в зоне повышенной вибрации или рядом с прибо-

рами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.).

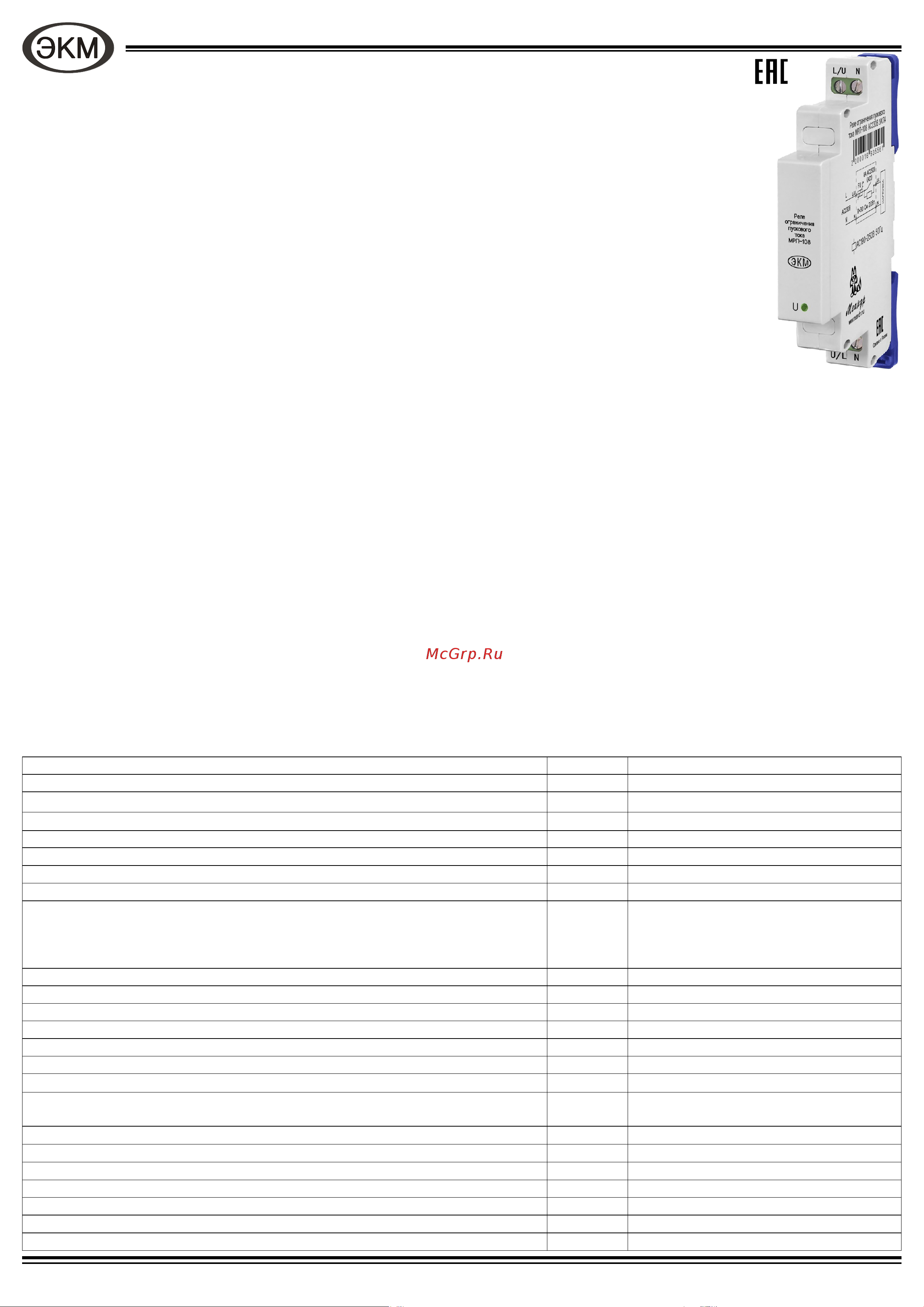

Реле ограничения пускового тока МРП-108

ТУ 3425−003−31928807−2014

МР 29.0113.02 ПС V01.12.20

 Ограничение пускового тока емкостных нагрузок до 8А

 Максимальная емкость нагрузки - 1500мкФ

 Максимальный ток нагрузки:

- 8А для блоков питания время включения которых более 0,4 сек.

- 3А для блоков питания время включения которых менее 0,4 сек.

 Встроенный термопредохранитель

 Подключается МЕЖДУ выключателем и нагрузкой

Технические характеристики

Параметр Ед. изм. МРП-108 АC230В

Диапазон напряжение питания В

АС190...250

Частота питающей сети Гц

Мощность потребляемая катушкой, не более Вт 1

Время включения реле, не более мс 60

Максимальная суммарная емкость нагрузки, не более мкФ 1500

Количество и тип контактов 1 замыкающий

Максимальное коммутируемое напряжение В 250

Максимальный рабочий ток: АС250В 50Гц (АС1) А

8 (для блоков питания время включения

которых более 0,4 сек.)

3 (для блоков питания время включения

которых менее 0,4 сек.)

Максимальная частота коммутаций при емкости нагрузки 1500 мкФ, не более цикл/мин 2

Электрическая прочность (питание - контакты) В АС2000 (50Гц - 1 минута)

Механическая износостойкость, не менее циклов 10 х 10

Электрическая износостойкость, не менее циклов 100000

Максимальная частота коммутаций, не более цикл./ч 120

Диапазон рабочих температур (по исполнениям) °С -25…+55 (УХЛ4) / -40…+55 (УХЛ2)

Температура хранения °С -40…+70

Климатическое исполнение и категория размещения по

ГОСТ 15150-69 (без образования конденсата)

УХЛ4 или УХЛ2

Степень защиты реле: по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP20

Степень загрязнения в соответствии с ГОСТ 9920-89 2

Относительная влажность воздуха % до 80 (при 25°С)

Рабочее положение в пространстве произвольное

Режим работы круглосуточный

Габаритные размеры мм 13 х 93 х 62

Масса кг 0.06
