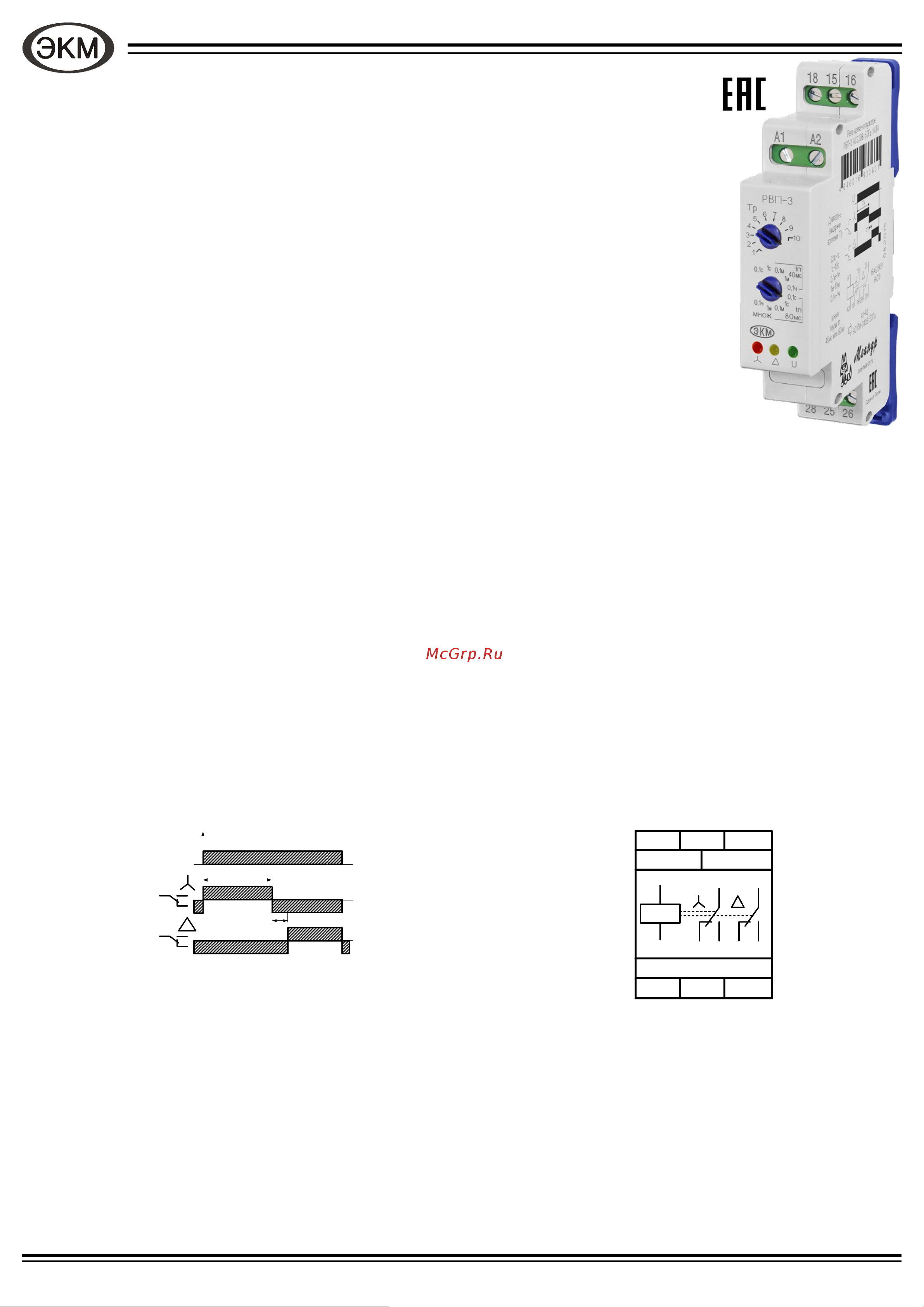

Меандр РВП-3 Паспорт онлайн

ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

Назначение

Реле времени пусковое РВП-3 (далее реле) предназначено для обеспечения плавного пуска мощ-

ных трѐхфазных асинхронных электродвигателей, а также для уменьшения пусковых токов при включении

двигателей. Уменьшение пусковых токов позволяет использовать в цепи пуска двигателя автоматы защиты

на меньший ток срабатывания, что повышает надѐжность защиты двигателя при перегрузках или аварии

электропитания. Технические характеристики реле приведены в таблице.

Конструкция

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением прово-

дов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN

шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную по-

верхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечи-

вает надѐжный зажим проводов сечением до 2.5мм

. На лицевой панели реле расположены: потенциометр

«Тр» для установки выдержки времени в пределах выбранного диапазона, переключатель «множитель» для задания временного

диапазона и для выбора задержки времени «tп» переключения со «ЗВЕЗДЫ» на «ТРЕУГОЛЬНИК», зелѐный индикатор включения

напряжения питания «U», жѐлтый индикатор состояния пускателей «ТРЕУГОЛЬНИК» и красный индикатор состояния пускателей

«ЗВЕЗДА». Габаритные размеры приведены на рис. 3.

Работа реле

Реле управляет питанием обмоток пускателей обеспечивающих подключение электродвигателя по схеме «ЗВЕЗДА» или

«ТРЕУГОЛЬНИК» в процессе разгона и рабочего режима электродвигателя соответственно. Схема подключения реле приведена на

рис. 2.

Для управления электродвигателем используется два пускателя и реле. Пускатель для работы по схеме «ЗВЕЗДА» подклю-

чается на контакты 15 (16-18), пускатель для работы по схеме «ТРЕУГОЛЬНИК» - на контакты 25 (26-28). При подаче напряжения

питания реле включается (загорается индикатор «U»), замыкаются контакты 15-18, начинается отсчѐт времени разгона (Тр). По

окончании времени разгона контакты 15-18 реле размыкаются, через время паузы (tп) замыкаются контакты реле 25-28. Диаграмма

работы реле представлена на рис. 1, где Тр - регулируемое время разгона, tп - фиксированное время переключения (40 или 80 мс).

Реле имеет 5 диапазонов выдержки времени. Временной диапазон выбирается с помощью переключателя «множитель».

Время разгона (Тр) определяется путѐм умножения числа установленного потенциометром «Тр» на множитель выбранного диапа-

зона. Одновременно с этим задаѐтся фиксированное время переключения (tп) 40мс или 80мс в зависимости от зоны установки ука-

зателя переключателя «множитель». Реле выпускается в нескольких исполнениях по напряжению питания. Напряжение питания АС

подаѐтся на клеммы «А1» и «А2». Для исполнения на напряжение питания DC «+Uпит» подаѐтся на клемму «А1», а «-Uпит» на

клемму «А2».

 Плавный пуск электродвигателей

 Уменьшение пусковых токов электродвигателей

 Регулируемое время разгона

 Переключение со "ЗВЕЗДЫ" на "ТРЕУГОЛЬНИК" с задержкой 40 или 80мс

 5 диапазонов установки времени срабатывания

 Индикация рабочего состояния реле "ЗВЕЗДА" и "ТРЕУГОЛЬНИК"

 Корпус шириной 1 модуль (17.5 мм)

Диаграмма работы

Рис. 1

Схема подключения

Рис. 2

Реле времени пусковое РВП-3

ТУ 3425−007−31928807−2014

МР 01.1115.05 ПС V05.07.15

Тр

tп

А1 А2

1618 15

28 2625

А1

А2

15 25

16 18 26 28
