ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), +7 (812) 410-17-22 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

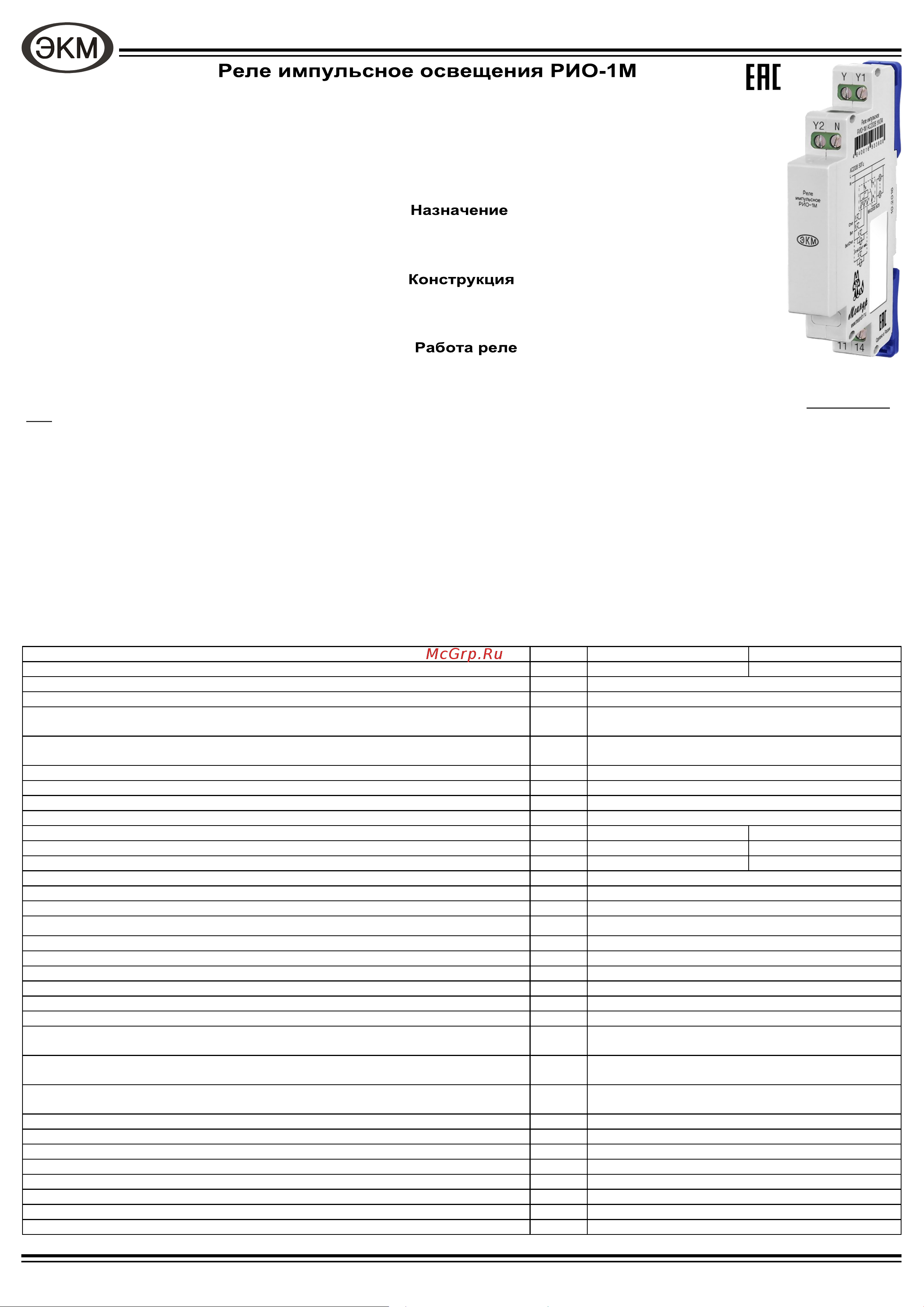

Импульсное реле освещения РИО-1М (далее - реле) предназначено для дистанционного включения или отключения

цепей осветительных приборов. Реле обеспечивает дистанционное управления освещением в коридоре, на лестнице, этаже и

т.п. с помощью параллельно соединённых кнопок с подсветкой. Дополнительные входы управления позволяют формировать

поэтажные и централизованные системы управления освещением здания.

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением коммутируемых цепей.

Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для

установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия. Конструкция клемм обес-

печивает надёжный зажим проводов сечением до 2.5мм

. Габаритные размеры реле приведены на рис. 3.

Реле не требует оперативного питания. Любая команда управления является питанием. Диаграмма работы реле показа-

на на рис. 1. Схемы подключения реле для питания АС230В и АС110В на рис. 2а-2г. Для питания АСDC24В расположение клемм на рис.2д, при

этом команды управления подаются относительно клеммы А2 (-Uпит). Реле имеет три входа управления имеющие различные назначения и приори-

тет. На входы управления допускается подача сигналов с разных фаз, одновременная подача сигналов на 2 или 3 входа управления не рекоменду-

ется. При поступлении команды управления на вход Y1 контакты 11-14 замыкаются. При поступлении команды управления на вход Y2 контакты 11-

14 размыкаются. При поступлении команды управления на вход Y состояние контактов 11-14 последовательно меняется на противоположное. Вход

Y2 имеет наивысший приоритет (если на вход Y2 подан длительный сигнал, то сигналы с входов Y и Y1 в этот момент будут устройством проигнори-

рованы). Датчик движения подключается к контакту Y1.

В реле использована технология синхронной коммутации контактов - «zero sync», что обеспечивает высокую нагрузочную способность кон-

тактной группы. Замыкание и размыкание контактов производится в момент перехода сетевого напряжения через «0», что обеспечивает ограниче-

ние броска тока в момент замыкания или размыкания контактов. Эта технология продлевает срок службы ламп накаливания и галогенных ламп, а

так же позволяет исключить подгорание контактов встроенного исполнительного реле. Технические характеристики приведены в таблице.

Внимание! В конструкции изделия применено поляризованное электромагнитное реле с дв умя устойчивы ми состояниями. Одиноч-

ные удары во время транспортировки могут привести к самопроизвольному переключению контактов. При первом включении исходное

(выключенное) состояние контактов восстанавливается.

- Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например мощ-

ные пускатели и др.).

ТУ 3425−003−31928807−2014

MP 30.0113 ПС V14.01.22

 Управление освещением из нескольких мест: в коридоре, на лестнице, во всем доме и т.п.

 Экономия проводов (цепи управления прокладываются проводом меньшего сечения)

 Комфорт управления - одним выключателем можно выключить и выключить все осветительные приборы

 Исключение подгорания контактов выключателей. Исключение влияния перебоев напряжения питания

 Технология синхронной коммутации контактов

 Возможность использования датчиков движения

Таблица

Технические характеристики

Параметр Ед.изм. РИО-1М АС230В РИО-1М АСDC24В

Питание В АС230 ± 10% АСDC24В ± 10%

Минимальное время подачи сигнала управления, не менее с 0.3

Время во включённом состоянии (по любому входу) не ограничено

Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА

по входу «Y», не более

шт. 20

Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА

по входу «Y1», «Y2», не более

шт. 5

Задержка срабатывания реле, не более с 0.25

Номинальное/максимальное коммутируемое напряжение В 250 / 400

Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) А 16

Максимальный коммутируемый ток (<4с при скважности 10) А 30

Максимальная нагрузка светодиодными лампами Вт 200 200

Максимальная нагрузка лампами накаливания Вт 2000 200

Максимальная нагрузка люминесцентными лампами (некомпенсированная) cosφ=0.5 шт. 25 х 36Вт ——

Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) ВА / Вт 4000 / 480

Минимальная коммутируемая мощность (100В/5мA) мВт 500

Электрическая прочность (питание - контакты) (50Гц - 1мин.) В АС2000

Механическая износостойкость, не менее циклов 10х10

Электрическая износостойкость, циклов не менее циклов 100000

Максимальная частота коммутаций, не более комм./ч 600

Присоединение 0.35 ÷ 2.5 мм

Количество и тип контактов 1 замыкающий

Диапазон рабочих температур °C -25...+55

Температура хранения °C -40...+70

Помехоустойчивость от пачек импульсов в соответствии с

ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с

ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69

(без образования конденсата)

УХЛ4

Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP20

Степень загрязнения в соответствии с ГОСТ 9920-89 2

Относительная влажность воздуха % до 80 (при 25)

Высота над уровнем моря м до 2000

Рабочее положение в пространстве произвольное

Режим работы круглосуточный

Габаритные размеры мм 13 х 93 х 62

Масса, не более кг 0.08
