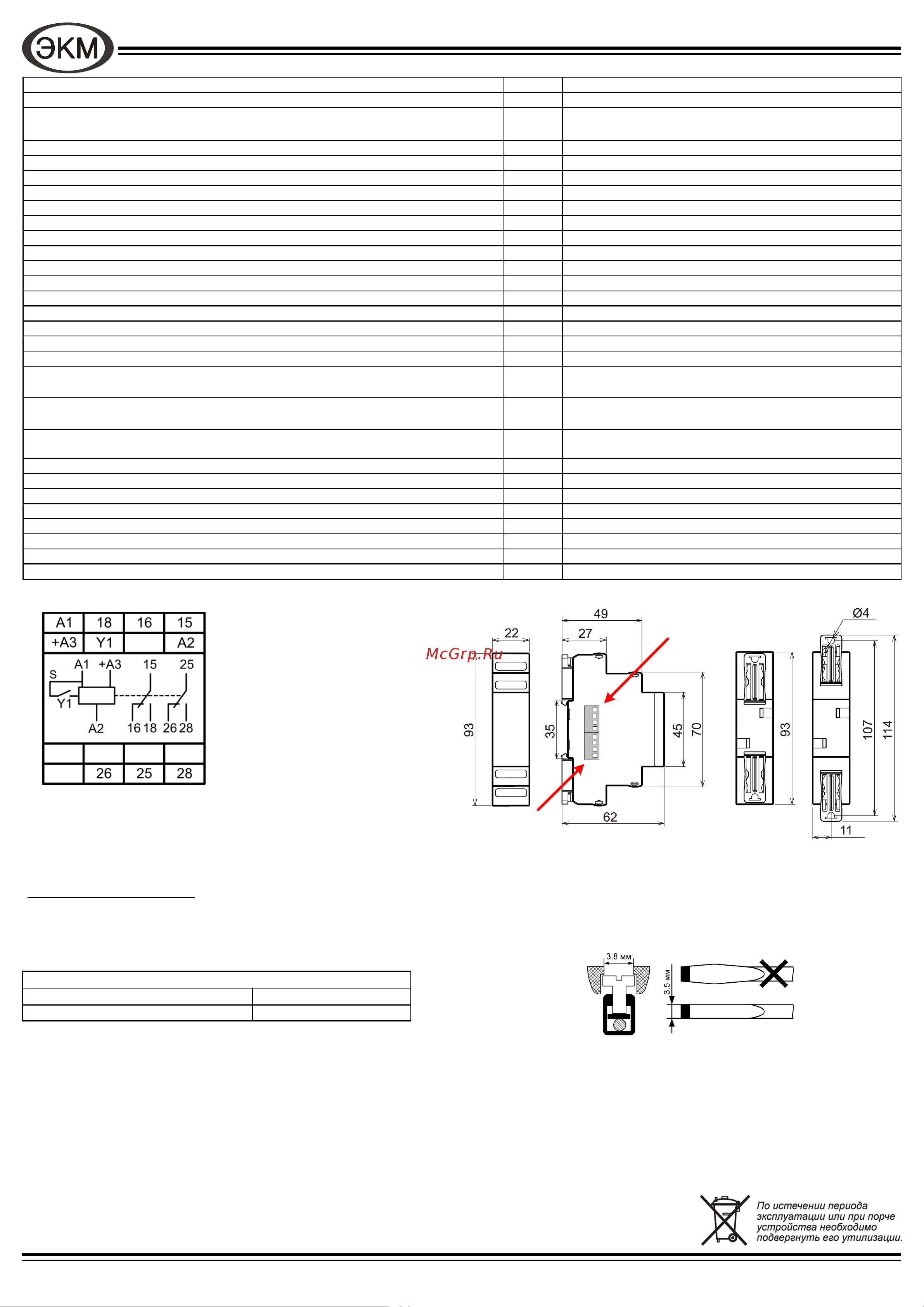

Меандр РВЦ-П2-22 [2/2] Схема подключения

ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-1722 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

Рис. 2

Технические характеристики

Параметр Ед.изм.

РВЦ-П2-22 АСDC24В/AC230В

Напряжение питания В АСDC24±10%, AC230±10%

Диапазоны выдержки времени импульса и паузы

0.1-9.9с, 1-99с, 10-990с, 0.1-9.9м, 1-99м, 10-990м,

0.1-9.9ч, 1-99ч

Погрешность отсчёта выдержки времени, не более % 2

Время готовности, не более с 0.15

Время повторной готовности, не более с 0.1

Время воздействия управляющего сигнала, не менее с 0.05

Диаграммы работы 7, 8, 9, 10

Максимальное коммутируемое напряжение В 400

Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) А 3

Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) ВА / Вт 750 / 90

Максимальное напряжение между цепями питания и контактами реле В АС2000 (50 Гц - 1 мин)

Потребляемая мощность, не более ВА 2

Механическая износостойкость, не менее циклов 10 х 10

Электрическая износостойкость, не менее циклов 100000

Количество и тип контактов 2 переключающие группы

Диапазон рабочих температур °C -10 ... +55

Температура хранения °C -40 ... +70

Помехоустойчивость от пачек импульсов в соответствии с

ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с

ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ А1-А2-+А3)

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без

образования конденсата)

УХЛ4

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP20

Степень загрязнения в соответствии с ГОСТ 9920-89 2

Относительная влажность воздуха % до 80 (при 25°C)

Высота над уровнем моря м до 2000

Рабочее положение в пространстве произвольное

Режим работы непрерывный

Габаритные размеры мм 22 х 93 х 62

Масса кг 0.07

Таблица

Рис. 3

Пример записи для заказа:

Реле времени РВЦ-П2-22 АСDC24В/АС230B УХЛ4

Где: РВЦ-П2-22 - название изделия,

АСDC24В/АС230В - напряжение питания,

УХЛ4 - климатическое исполнение.

В изделиях с исполнением

ACDC24В/АС230В напряжение

питания ACDC24В подаётся на

клеммы «+А3», «А2», при пита-

нии реле постоянным напряже-

нием «+Uпит» подключать на

клемму «+А3».

Напряжение питания АС230В

подаётся на клеммы «А1», «А2».

Габаритные размеры

Комплект поставки

1. Реле - 1 шт.

2. Паспорт - 1 экз.

3. Коробка - 1 шт.

Код для заказа (ЕАN-13)

наименование артикул

РВЦ-П2-22 ACDC24В/АС230В УХЛ4

4640016936694

Схема подключения

1 2 3 4

DIP

Выбор диапазона

tимпульса

Выбор диапазона

tпаузы

1 2 3 4

Производитель оставляет за собой право вносить изменения в названия, конструкцию, комплектацию и внешний вид, не ухудшая

при этом функциональные характеристики изделия.

Не содержит драгоценные металлы

Важно!

Момент затяжки винтового соединения

должен составлять 0,4 Нм.

Следует использовать отвертку

0,6*3,5мм

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок изделия 24 месяца с момента передачи его потребителю (продажи). Если дату передачи установить невоз-

можно, срок исчисляется с даты изготовления (указывается на упаковке).

Отметку о приёмке контролёр ОТК проставляет на корпусе изделия в виде уникального идентификационного кода. Претензии

не принимаются при нарушении условий эксплуатации, при механических и термических повреждениях корпуса изделия (или нару-

шении целостности контрольной наклейки при её наличии).

Выездное гарантийное обслуживание не осуществляется.

Дата продажи ____________________________________________________

(заполняется потребителем при оформлении претензии)
