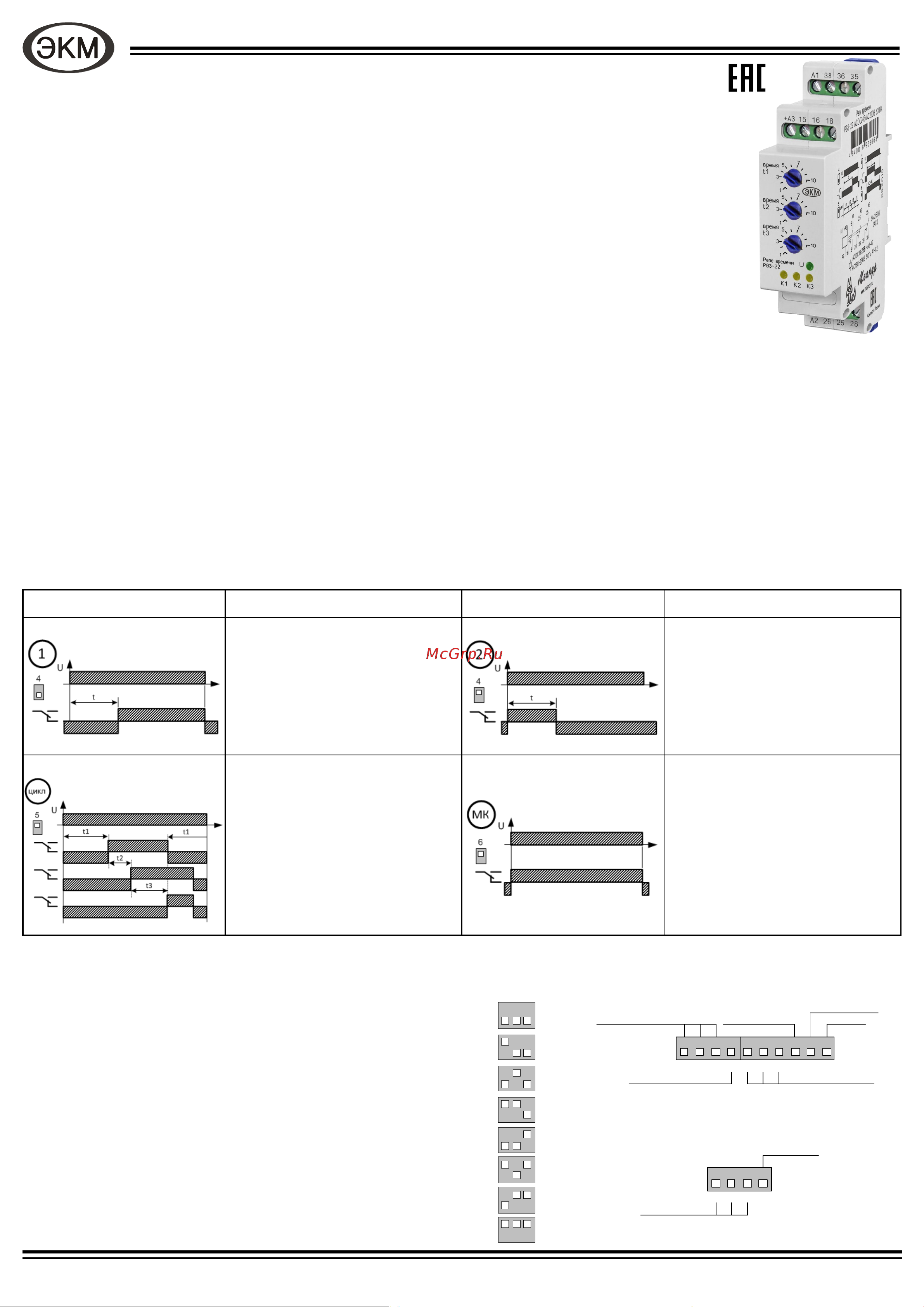

ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru
Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р
Назначение
Реле времени трёхцепное РВ3-22 (далее реле) с выдержкой в каждой цепи, предназначено для комму-
тации электрических цепей (до трёх независимых цепей К1, К2, К3) с предварительно установленными вы-
держками времени t1, t2 и t3 для применения в схемах автоматики как комплектующее изделие. Реле можно
использовать взамен реле ВЛ-56, ВС-43 и др. Технические характеристики реле приведены в таблице.
Конструкция
Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним
присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN
шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необхо-
димо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм
2
. На лицевой панели реле
расположены: три поворотных переключателей установки выдержки времени «время t1», «время t2», «время t3», зелёный
индикатор включения напряжения питания «U», три жёлтых индикатора срабатывания встроенных реле «К1», «К2», «К3». На
боковой поверхности находятся DIP-переключатели для выбора диаграммы работы и временных диапазонов. Габаритные раз-
меры приведены на рис. 3.
Подключение и работа реле
Реле имеет 8 поддиапазонов выдержки времени для каждой цепи.
Диаграмма работы и временной диапазон выбирается с помощью DIP-переключателей, расположенных на боковой поверх-
ности реле. Требуемые временные выдержки t1, t2, и t3 выставляются соответствующими поворотными переключателями в вы-
бранном диапазоне времени. При выключенных встроенных реле замкнуты контакты (15-16 для К1), (25-26 для К2) и (35-36 для К3).
При включённых встроенных реле замкнуты контакты (15-18 для К1), (25-28 для К2) и (35-38 для К3) при этом горят соответствую-
щие индикаторы. Цепь К3 можно перевести в режим мгновенного контакта. Схема подключения реле приведена на рис. 2.
Внимание! Для изменения диапазона выдержки времени и диаграммы работы реле необходимо выключить.
Реле времени РВ3-22
ТУ 3425-007-31928807-2014
Диапазон выдержек времени от 1с до 30ч
Установка выдержек времени осуществляется с помощью трёх поворотных
декадных переключателей
3 диаграммы работы + функция мгновенного контакта
3 независимые цепи с регулируемой выдержкой в каждой цепи
Ширина корпуса 22мм
MP 01.2222.01 ПС V05.07.19
Диаграмма работы * Описание работы Диаграмма работы * Описание работы
Отсчёт заданного времени начи-
нается при подаче напряжения
питания, после чего реле включа-
ется (задержка на включение).
Отключение по снятию питания.
Задаётся для каждой цепи от-
дельно.
Реле включается одновременно с
подачей питания. Отключение
реле происходит после отсчёта
заданного времени (задержка на
отключение).
Задаётся для каждой цепи от-
дельно.
Циклическая работа реле
(бесконечный цикл). Отсчёт вре-
мени t1 начинается после подачи
напряжения питания, началом для
отсчёта времени t2 служит окон-
чание отсчёта времени t1, нача-
лом для отсчёта времени t3 слу-
жит окончание отсчёта времени
t2. По окончании отсчёта t3 цикл
повторяется начинается отсчёт
времени t1. **
Контакт мгновенного действия -
изменяет своё состояние при
включении питания. Возвращает-
ся в исходное состояние при вы-
ключении питания. Только для
цепи К3.
* - обозначение диаграмм приводится по внутрифирменной
классификации
DIP-переключатель
Рис. 1
1 2
3
4
Выбор диапазона
времени t1
Выбор
диаграммы К1
1, 2, 3
1-10с
3-30с
10-100с
1-10м
3-30м
10-100м
1-10ч
3-30ч
1 2 3 4 1 2 3 4 5 6
Выбор диапазона
времени t2
Выбор
диаграммы К3
Цикл t1-t2-t3
К3=МК
Выбор диаграммы К2
Выбор диапазона
времени t3
** - контакты реле каждого канала включаются в соответствии с
выбранной диаграммой работы для каждого канала. При выбран-
ном режиме МК для канала 3, циклический режим формируется с
каналами 1 и 2.
