ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru
Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

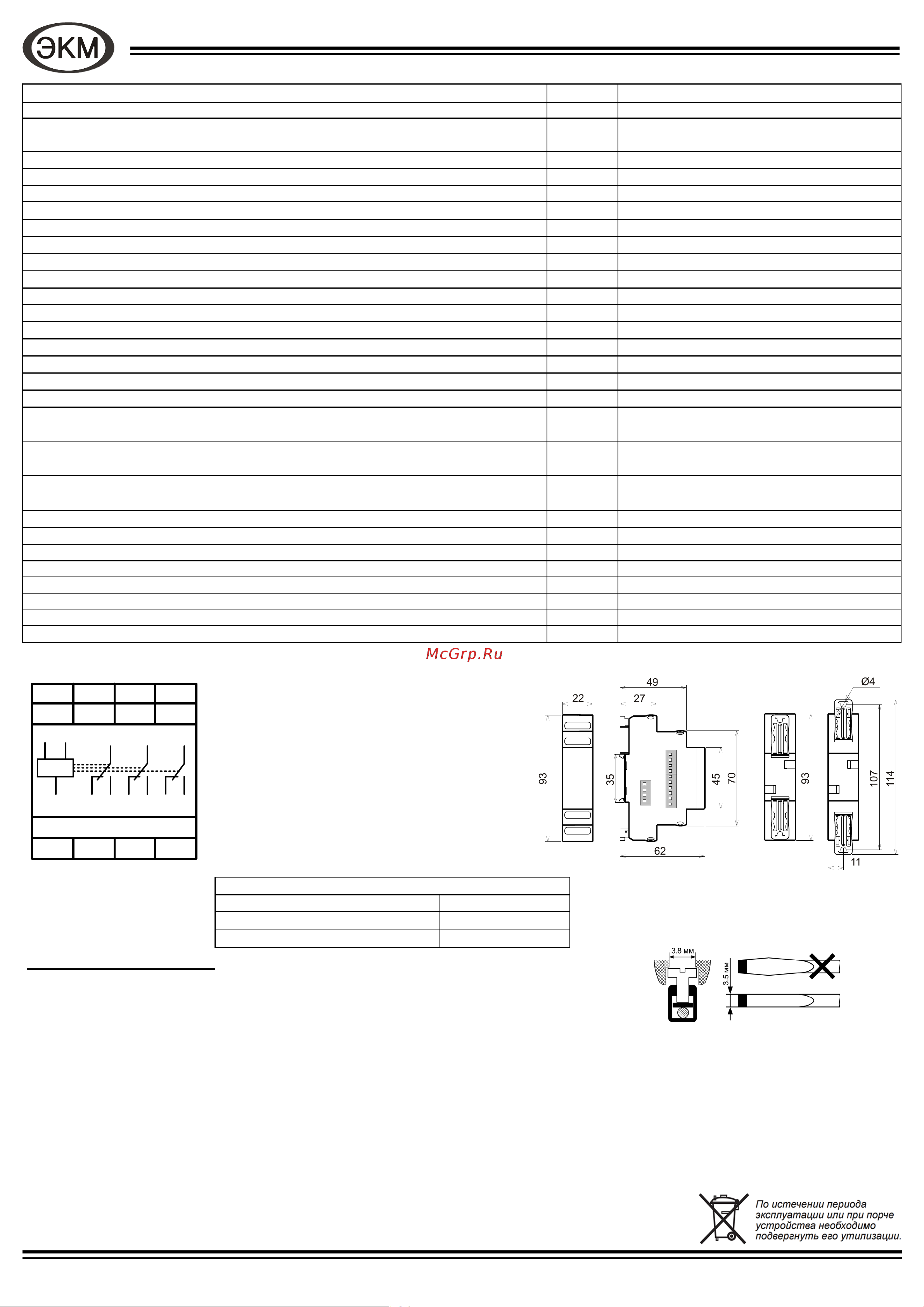

Технические характеристики
Параметр Ед.изм. РВ3-22 АСDC24В/AC230В
Напряжение питания В АСDC24/AC230±10%
Диапазоны выдержек времени
1-10с, 3-30с, 10-100с, 1-10м, 3-30м,
10-100м, 1-10ч, 3-30ч
Погрешность установки выдержки времени, не более 10
Погрешность отсчёта выдержки времени, не более % 2
Время готовности, не более с 0.15
Время повторной готовности, не более с 0.1
Диаграммы работы 1, 2, цикл + мк
Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) A 3
Максимальное коммутируемое напряжение B 400
Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) ВА / Вт 1250 / 150
Максимальное напряжение между цепями питания и контактами реле B АС2000 (50 Гц - 1 мин)
Потребляемая мощность ВА 2
Механическая износостойкость, не менее циклов 10 х 10
6
Электрическая износостойкость, не менее циклов 10000
Количество и тип контактов 3 переключающие группы
Диапазон рабочих температур (по исполнениям) °С -25...+55 (УХЛ4) / -40…+55 (УХЛ2)
Температура хранения °С -40…+70
Помехоустойчивость от пачек импульсов в соответствии с
ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с
ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без
образования конденсата)
УХЛ4 или УХЛ2
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP 20
Степень загрязнения в соответствии с ГОСТ 9920-89 2
Относительная влажность воздуха % до 80 (при 25 °С)
Высота над уровнем моря м 2000
Рабочее положение в пространстве произвольное
Режим работы круглосуточный
Габаритные размеры 22 х 93 х 62
Масса, не более кг 0.1
Габаритные размеры
Рис. 3
Напряжение питания АСDC24B подаётся
на клеммы «+А3» и «А2», при питании
реле постоянным напряжением«+Uпит»
подключать на клемму «+А3».
Напряжение питания АС230В подаётся
на клеммы «А1» и «А2».
Рис. 2
Схема подключения
Пример записи для заказа:
Реле времени РВ3-22 АСDC24В/АС230В УХЛ4
Где: РВ3-22 - название изделия,
АСDC24В/АС230В - напряжение питания,
УХЛ4 - климатическое исполнение.
Код для заказа (EAN-13)
наименование артикул
РВ3-22 ACDC24В/AC230В УХЛ4
4640016936663
РВ3-22 ACDC24В/AC230В УХЛ2
4640016936670
Таблица
Комплект поставки
1. Реле - 1 шт.
2. Паспорт - 1 экз.
3. Коробка - 1 шт.
15
28
А1
А2
+А3 1816
2526
38 3536
+А3
А2
15 25
16 18 26 28
А1
35
36
38
К1 К2 К3
1
2
3
4
1
2
3
4
1
2
3 4
5
6
Важно!
Момент затяжки винтового соединения
должен составлять 0,4 Нм.
Следует использовать отвертку 0,6*3,5мм
Производитель оставляет за собой право вносить изменения в названия, конструкцию, комплектацию и внешний вид, не ухудшая
при этом функциональные характеристики изделия.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок изделия 24 месяца с момента передачи его потребителю (продажи). Если дату передачи установить не-
возможно, срок исчисляется с даты изготовления (указана на упаковке)
Отметку о приёмке контролёр ОТК проставляет на корпусе изделия в виде треугольного штампа с личным номером.
Претензии не принимаются при нарушении условий эксплуатации, при механических повреждениях корпуса изделия (или
нарушении целостности контрольной наклейки при её наличии).
Выездное гарантийное обслуживание не осуществляется.
Дата продажи____________________________________________________
(заполняется потребителем при оформлении претензии)
Не содержит драгоценные металлы
