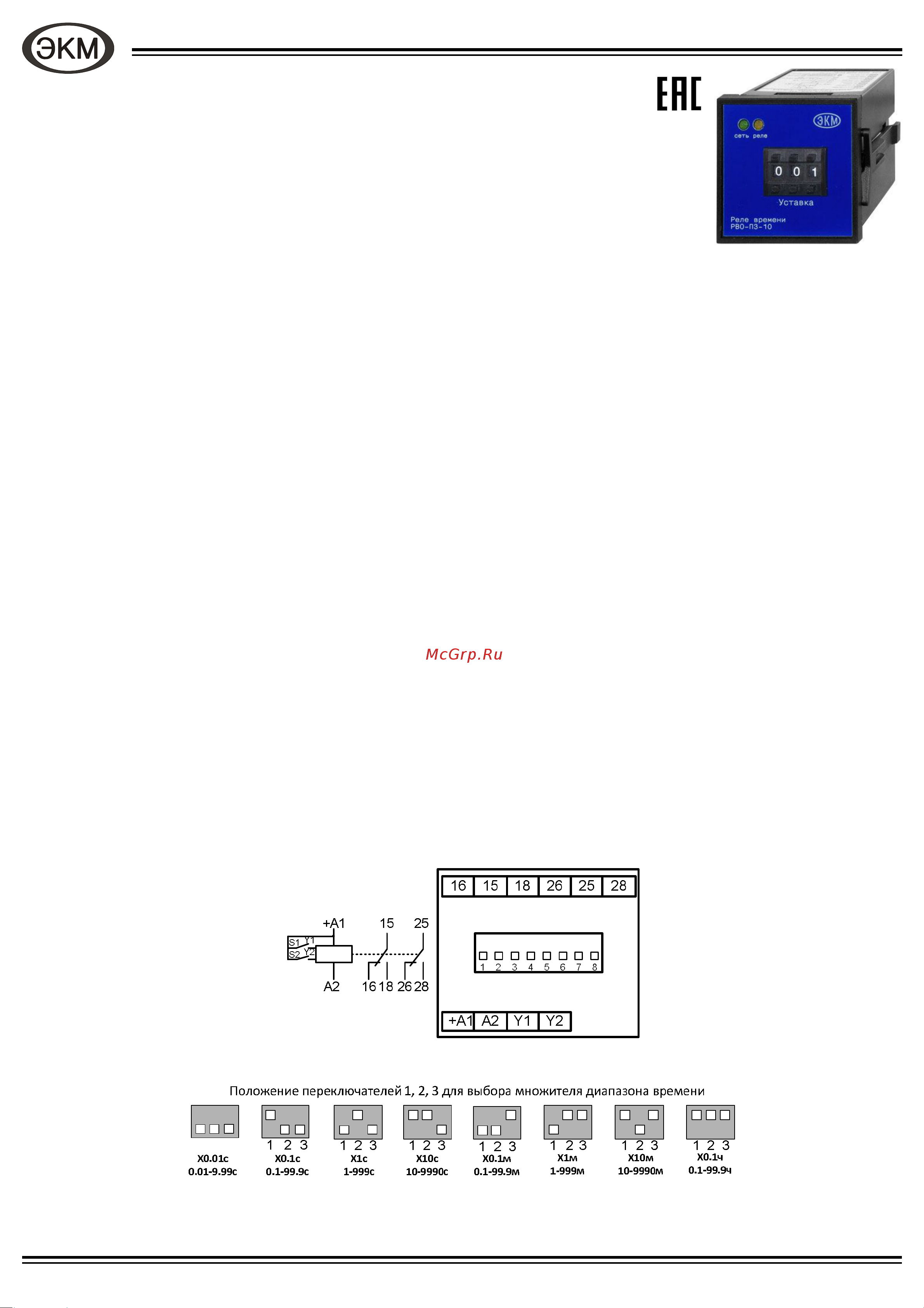

Реле времени

РВО-П3-10

ТУ 3425−007−31928807−2014

MP 01.0310.15 ПС V05.06.15

 Диапазон выдержки времени от 0.01с до 99.9ч

 Установка выдержки времени осуществляется с помощью трёх декадных

кнопочных переключателей

 17 диаграмм работы

 2 переключающие группы 5А/250В

 Размер 48х48х74 мм (щитовой монтаж)

Назначение

Реле времени РВО-П3-10 (далее реле) предназначено для коммутации электрических цепей

с предварительно установленными выдержками времени и определённым алгоритмом работы. Реле предназначено для работы в

системах автоматики, как комплектующее изделие. Технические характеристики реле приведены в таблице 2.

онструкция

Реле выпускаются в унифицированном пластмассовом корпусе с задним присоединением проводов питания и коммутируе-

мых электрических цепей. Реле монтируется на щит. Крепление осуществляется с помощью передвижных пластмассовых зажимов.

Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм

. На лицевой панели реле расположены: три кно-

почных переключателя «Уставка» для установки выдержки времени (t), зелёный индикатор включения напряжения питания «Сеть»,

жёлтый индикатор срабатывания встроенного реле «Реле». На задней стенке расположен DIP - переключатель «Функция/

Множитель» для выбора диаграммы работы и установки диапазона времени. Для крепления реле на щит необходимо вырезать

окно размером 44х44мм. Крепление осуществляется накладными фиксаторами. При установке нескольких реле рядом необходимо

учитывать минимальные расстояния между окнами. Рекомендуемое расстояние между двумя соседними установочными отверстия-

ми 15мм. Установить корпус реле в окне и фиксировать с помощью двух фиксаторов. Габаритные размеры и расположение клемм

приведены на рис. 4.

Подключение и работа реле

Напряжение питания подаётся на клеммы «+А1» и «А2». Команды внешнего управления подаются на клеммы «Y1» и «Y2».

Команда формируется замыканием сухого контакта «S» между клеммой «Y1» или «Y2» и клеммой «+А1». Схемы подключения реле

приведена на рис. 1.

Реле имеет 8 диапазонов выдержки времени. Требуемая временная выдержка t определяется путём умножения числового

значения, установленного на переключателях «единицы», «десятки» и «сотни» на множитель выбранного диапазона. Диапазон вре-

мени устанавливается DIP переключателями 1, 2, 3 (рис. 3). Диаграмма работы реле устанавливается DIP переключателями 5, 6, 7

и 8 (таблица 1).

Внимание! Смена диаграммы работы и множителей возможна только после снятия напряжения питания.

Значения на переключателях «ед», «дес» и «сот», можно изменять при поданном питании на реле.

В обесточенном состоянии замкнуты контакты 15-16 и 25-26. После подачи напряжения питания загорается зелёный индика-

тор «Сеть» реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор

«Сеть» мигает. При включении встроенного реле загорается жёлтый индикатор «реле» при этом контакты 15-16 и 25-26 размыкают-

ся, а контакты 15-18 и 25-28 замыкаются.

Схема подключения реле определяется в зависимости от требуемой диаграммы работы. Для диаграмм 1, 2 управляющие

контакты Y1, Y2 не используются; для диаграмм 3, 4, 11, 12, 21, 22, 23, 24, 28, 29, 30 используется один управляющий контакт Y1;

для диаграмм 5, 19, 20 используются оба управляющих контакта Y1, Y2. Схема подключения приведена на рис. 1.

Если переключатель №4 на задней панели реле установить в верхнее положение то группа контактов 26-25-28 будет переве-

дена в режим работы мгновенного контакта (МК) - диаграмма 0. Режимы работы для группы контактов 16-15-18 при этом, по всем

диаграммам сохраняются. При нижнем положении переключателя №4 обе группы контактов 26-25-28 и 16-15-18 работают синхрон-

но. Диаграммы работы и краткий комментарий приведены в таблице 1. В левом верхнем углу рисунка отображается номер диаграм-

мы, с левой стороны рисунка показано положение и номер переключателей определяющих выбор диаграммы работы.

Рис. 2

Схема подключения

Рис. 1

2 3
