ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-1722 www.meandr.ru info@meandr.ru

Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

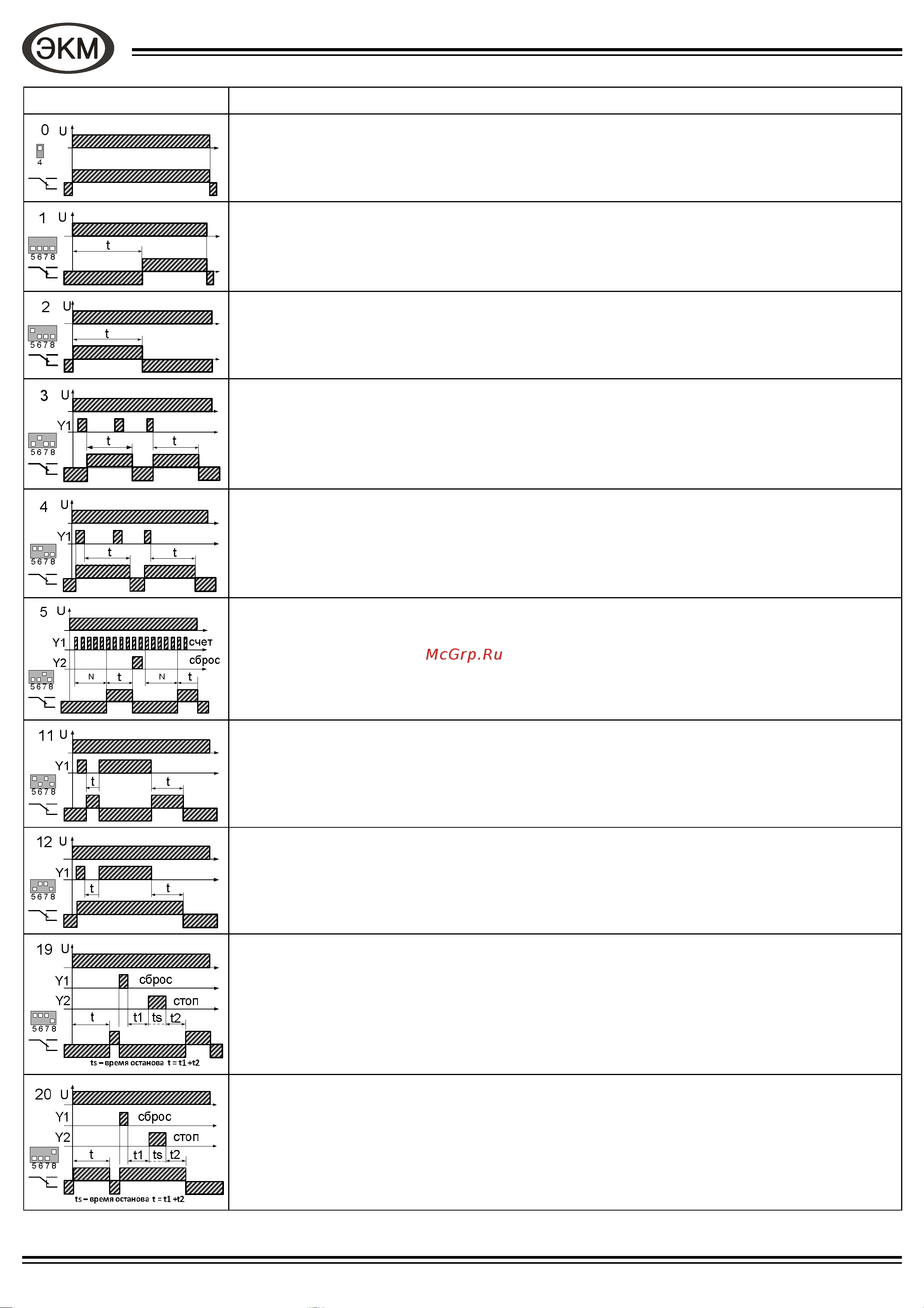

Таблица 1

Диаграмма работы * Описание работы

Контакт мгновенного действия - изменяет своё состояние при включении питания. Возвращается в

исходное состояние при выключении питания.

Отсчёт заданного времени начинается при подаче напряжения питания, после чего реле включает-

ся (задержка на включение). Отключение по снятию питания.

Реле включается одновременно с подачей питания. Отключение реле происходит после отсчёта

заданного времени (задержка на отключение).

Включение реле и отсчёт заданного времени начинается после размыкания управляющего контакта.

Отсчёт времени не прерывается повторной командой внешнего запуска. Отключение реле происхо-

дит после отсчёта заданного времени или при выключении питания.

Реле включается при замыкании управляющего контакта. Отсчёт заданного времени начинается

после размыкания управляющего контакта. Отсчёт времени не прерывается повторной командой

внешнего запуска. Отключение реле происходит после отсчёта заданного времени или при выклю-

чении питания.

Счёт импульсов до заданного значения N и по окончании счета включение реле на заданное время t

= 100мс. Обнуление счётчика и выключение реле осуществляется по команде сброс (Y2).

Включение реле и отсчёт заданного времени начинается после размыкания управляющего контакта.

Отсчёт времени прерывается повторной командой внешнего запуска. Отключение реле происходит

после отсчёта заданного времени или при выключении питания.

Реле включается при замыкании управляющего контакта. Отсчёт заданного времени начинается

после размыкания управляющего контакта. Отсчёт времени прерывается повторной командой

внешнего запуска. Отключение реле происходит после отсчёта заданного времени или при выклю-

чении питания.

При подаче питания начинается отсчёт заданного времени. По окончании времени реле включает-

ся. При замыкании контакта сброс реле выключается. При размыкании контакта сброс начинается

отсчёт времени. Если во время отсчёта времени замыкается контакт стоп, отсчёт времени останав-

ливается. При размыкании контакта стоп, отсчёт времени продолжается. По окончании отсчёта вре-

мени реле включается.

При подаче питания реле включается и начинается отсчёт заданного времени. По окончании време-

ни реле выключается. При замыкании контакта сброс реле включается. При размыкании контакта

сброс начинается отсчёт времени. Если во время отсчёта времени замыкается контакт стоп, отсчёт

времени останавливается. При размыкании контакта стоп, отсчёт времени продолжается. По окон-

чании отсчёта времени реле выключается.

* - обозначение диаграмм приводится по внутрифирменной классификации
