При подаче питания реле выключено. Отсчёт заданного времени начинается при замыкания управ-

ляющего контакта. После отсчёта заданного времени реле включается. Отсчёт времени не прерыва-

ется повторной командой внешнего запуска. Отключение реле - очередная команда внешнего запус-

ка или при выключении питания.

При подаче питания реле выключено. Включение реле и отсчёт заданного времени начинается при

замыкания управляющего контакта. После отсчёта заданного времени реле выключается. Отсчёт

времени не прерывается повторной командой внешнего запуска. Отключение реле - после отсчёта

заданного времени или при выключении питания.

При замыкании управляющего контакта начинается отсчёт заданной выдержки времени. Отсчёт вре-

мени прерывается повторной командой внешнего запуска. Реле включится если интервал между

командами внешнего запуска больше установленной выдержки времени. Реле выключается при по-

ступлении очередной команды внешнего запуска или при отключении питания.

При замыкании управляющего контакта реле включается и начинается отсчёт заданной выдержки

времени. Отсчёт времени прерывается повторной командой внешнего запуска. Реле выключится

если интервал между командами внешнего запуска больше установленной выдержки времени. Реле

включается при поступлении очередной команды внешнего запуска.

Контроль частоты или скорости. Отсчёт времени задержки на включение начинается при включении

напряжения питания и по переднему или заднему фронту управляющего импульса; реле включается

если пауза между любыми соседними фронтами больше установленной выдержки времени или дли-

тельность управляющего импульса больше установленной выдержки времени. Отключение реле и

начало нового цикла начинается при подаче очередного управляющего импульса.

Контроль частоты или скорости. Отсчёт времени задержки на включение начинается при включении

напряжения питания и по переднему или заднему фронту управляющего импульса; реле включается

если пауза между любыми соседними фронтами больше установленной выдержки времени или дли-

тельность управляющего импульса больше установленной выдержки времени. Отключение реле

происходит только при снятии напряжения питания (режим памяти).

При подаче команды внешнего запуска начинается отсчёт заданной выдержки времени. Если дли-

тельность команды внешнего запуска меньше установленного времени, отсчёт времени будет пре-

рван и реле будет отключено. Если длительность будет больше, то через заданное время реле

включится. После снятия команды внешнего запуска вновь начинается отсчёт заданного времени,

после чего происходит отключение реле. Интервал между двумя командами внешнего запуска дол-

жен превышать значение заданного времени, в противном случае отсчёт прекратится и реле оста-

нется включённым.

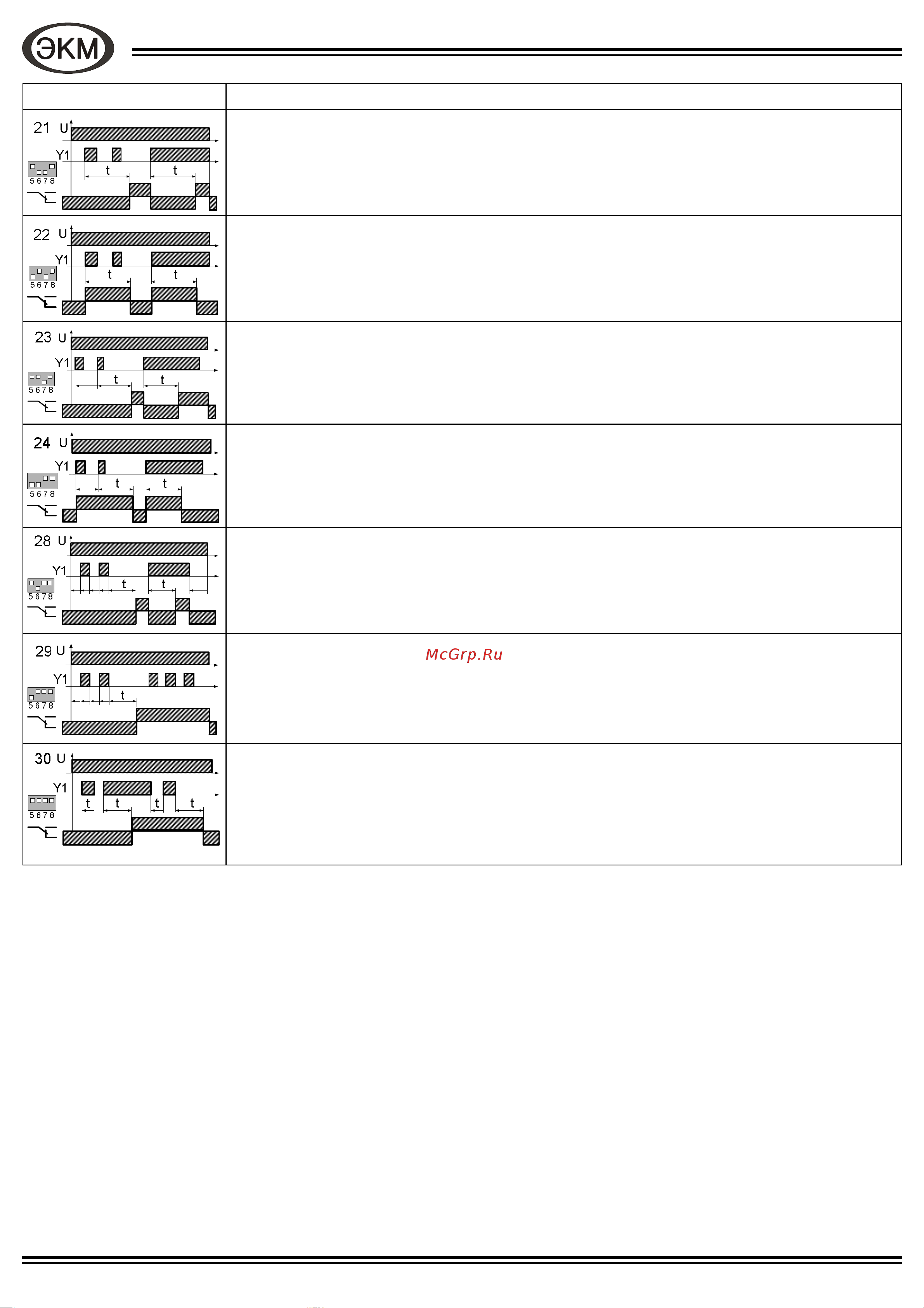

Диаграмма работы * Описание работы

Таблица 1 (продолжение)

* - обозначение диаграмм приводится по внутрифирменной классификации
