ЗАО"МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812) 410-17-22 www.meandr.ru info@meandr.ru
Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

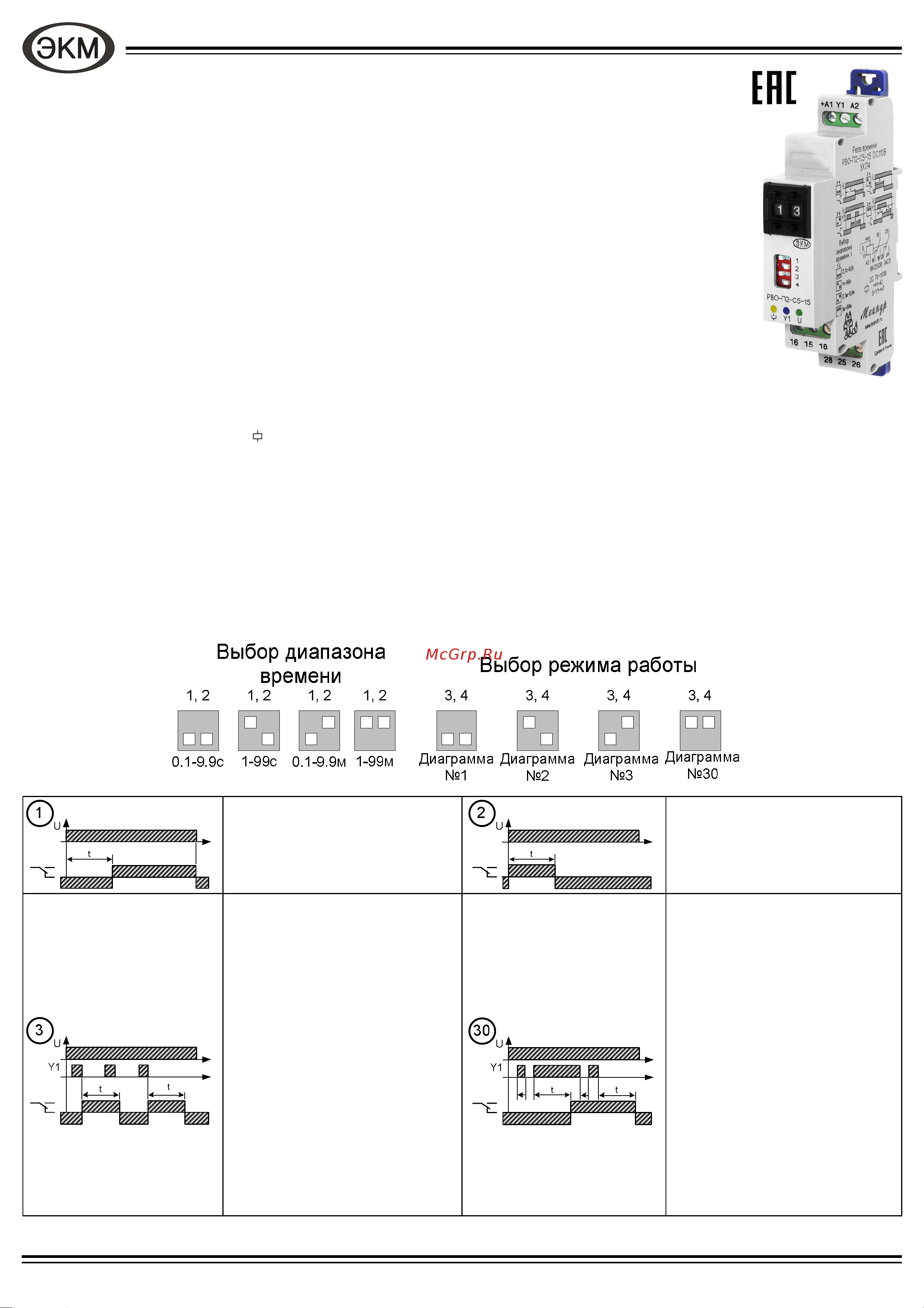

Реле времени РВО-П2-С5-15
ТУ 3425−007−31928807−2014
Назначение
Реле времени РВО-П2-С5-15 (далее реле) предназначено для выдачи команд в цепи схем управления
через контакты реле в соответствии с выбранной диаграммой работы после отработки предварительно уста-
новленной выдержки времени. Реле используется в системах автоматики, как комплектующее изделие. Техни-
ческие характеристики приведены в таблице.
Конструкция
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов
питания и коммутируемых электрических цепей. Крепление осуществляется на рейку-DIN шириной 35ммОСТ
Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо
раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм
2
. На лицевой па-
нели реле расположены: два кнопочных переключателя (десятки 0-9 и единицы 0-9) для установки выдержки времени (t), DIP-
переключатель для выбора диаграммы работы (3, 4 переключатели) и временных диапазонов (1, 2 переключатели), жёлтый индика-
тор включения встроенного реле « », синий индикатор комманды внешнего запуска «Y1», зелёный индикатор включения напряже-
ния питания «U». Габаритные размеры приведены на рис. 2.
Работа реле
Реле имеет 4 диаграммы работы, которые выбираются положением DIP-переключателя (3,4 переключатели). Напряжение
внешнего управляющего воздействия должно быть равно напряжению питания. Сигнал внешнего запуска формируется переключа-
телем «S» путём замыкания и размыкания клемм «Y1» и «+А1», когда клеммы замкнуты горит синий индикатор «Y1». Во время
«импульса» горит жёлтый индикатор и замкнуты контакты 15-18, 25-28 (встроенное реле включено). Во время «паузы» замкнуты
контакты 15-16, 25-26 (встроенное реле выключено). Напряжение питания DC11подаётся на клеммы «+А1» и «А2». Схема под-
ключения реле приведена на рис. 1 и на шильдике, расположенном на корпусе реле.
Внимание! При смене диаграммы работы напряжение питания реле должно быть выключено.
MP 01.0215.13 ПС V06.07.15
 Диапазон выдержки времени от 0.1с до 99м
 Установка выдержки времени осуществляется с помощью двух декадных кнопочных
переключателей
 4 диаграммы работы
 2 переключающие группы контактов 8А/250В
 Ширина корпуса 1 модуль (17.5 мм)
Отсчёт заданного времени начи-
нается при подаче напряжения
питания, после чего реле включа-
ется (задержка на включение).
Отключение по снятию питания
Реле включается одновременно с
подачей питания. Отключение
реле происходит после отсчёта
заданного времени (задержка на
отключение).
Включение реле и отсчёт заданно-
го времени начинается после раз-
мыкания управляющего контакта.
Отсчёт времени не прерывается
повторной командой внешнего
запуска. Отключение реле — по-
сле отсчёта заданного времени
или при выключении питания.
При включении питания реле от-
ключено. При подаче команды
внешнего запуска начинается
отсчёт заданного времени. Если
длительность команды внешнего
запуска меньше установленного
времени, отсчёт времени будет
прерван и реле будет отключено.
Если длительность будет больше,
то через заданное время реле
включится. После снятия команды
внешнего запуска вновь начинает-
ся отсчёт заданного времени,
после чего происходит отключе-
ние реле. Интервал между двумя
командами внешнего запуска
должно превышать значение за-
данного времени, в противном
случае отсчёт прекратится и реле
останется включённым.
* - обозначение диаграмм приводится по внутрифирменной классификации
Положения DIP-переключателя
