каркас Штиль PS2000К выполнен в виде функционально законченного

модуля в металлическом корпусе высотой 2U. Более подробную

информацию о данном модульном каркасе смотрите в руководстве по

эксплуатации «Модульный каркас Штиль PS2000К». Данный модульный

каркас поставляется отдельно по дополнительному заказу.

1 – выводы для подключения

постоянного напряжения с

номинальным значением 48/60 В,

2 – разъем для синхронизации при

параллельной работе 2-х и более

инверторов,

3 – разъем RS485 для связи с

контроллером Штиль PSC-200,

4 – дип – переключатель для настройки

параллельной работы,

5 – разъем дистанционной

сигнализации («сухие» контакты),

6 – вводной выключатель,

7 – светодиодные индикаторы,

8 – вентилятор,

9 – розетка для подключения нагрузки

~ 220В,

10 – вилка для подключения входного

напряжения ~ 220В,

11 – место установки и хранения

плавкой вставки

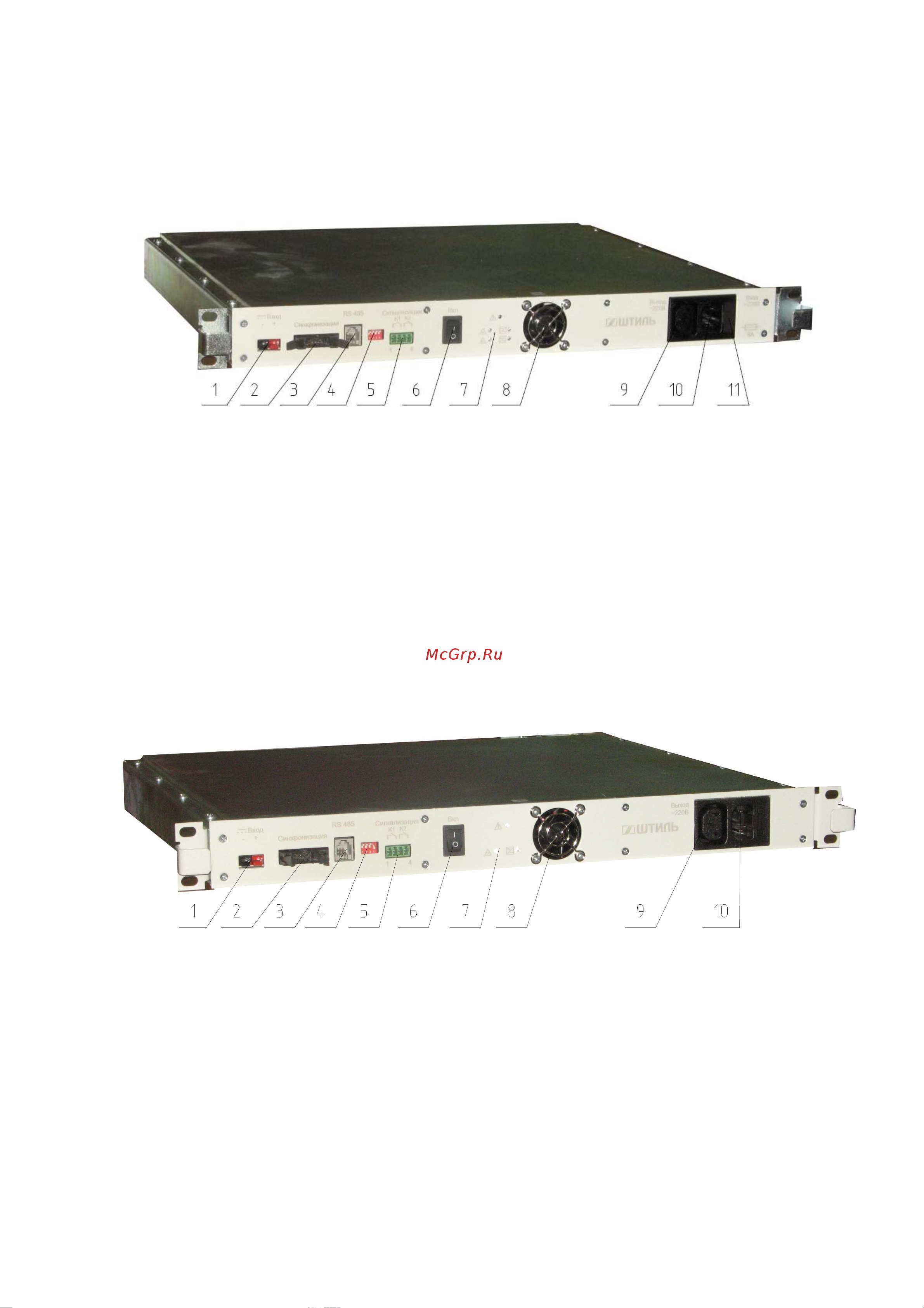

Рисунок 1.1 - Инвертор Штиль PS48-60/500
