6

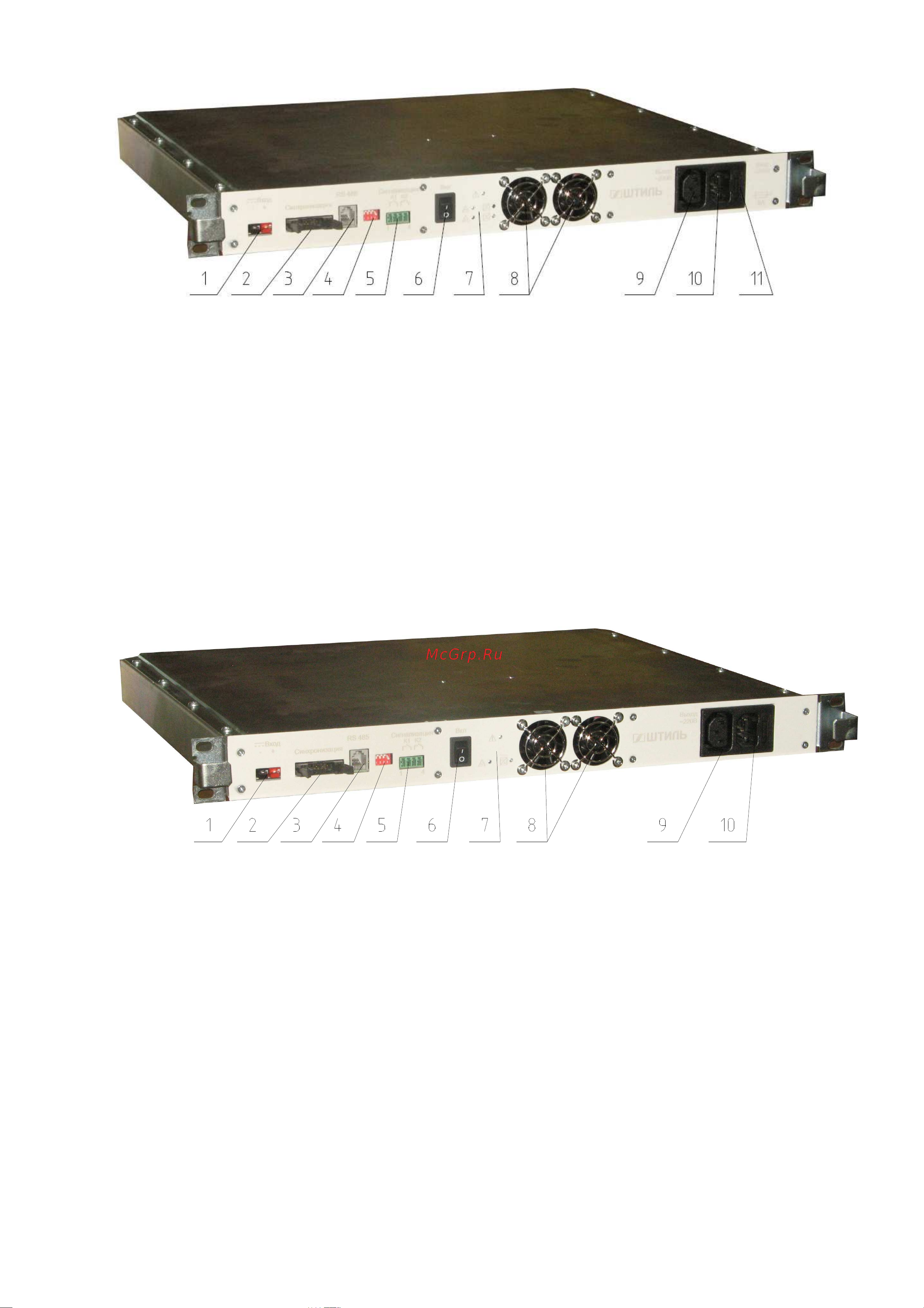

1 – выводы для подключения

постоянного напряжения с

номинальным значением 48/60 В,

2 – разъем для синхронизации при

параллельной работе 2-х и более

инверторов,

3 – разъем RS485 для связи с

контроллером Штиль PSC-200,

4 – дип – переключатель для

настройки параллельной работы,

5 – разъем дистанционной

сигнализации («сухие» контакты),

6 – вводной выключатель,

7 – светодиодные индикаторы,

8 – вентиляторы,

9 – розетка для подключения

нагрузки ~ 220В,

10 – вилка для подключения

входного напряжения ~ 220В,

11 – место установки и хранения

плавкой вставки

Рисунок 1.3 - Инвертор Штиль PS48-60/1000

1 – выводы для подключения

постоянного напряжения с

номинальным значением 48/60 В,

2 – разъем для синхронизации при

параллельной работе 2-х и более

инверторов,

3 – разъем RS485 для связи с

контроллером Штиль PSC-200,

4 – дип – переключатель для

настройки параллельной работы,

5 – разъем дистанционной

сигнализации («сухие» контакты),

6 – вводной выключатель,

7 – светодиодные индикаторы,

8 – вентиляторы,

9 – розетка для подключения

нагрузки ~ 220В,

10 – вилка для подключения

входного напряжения ~ 220В (в

данной модификации не

подключена!)

Рисунок 1.4 - Инвертор Штиль PS48-60/1000 (I)
