Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р
ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), +7(812)410 1759 www.meandr.ru info@meandr.ru
17

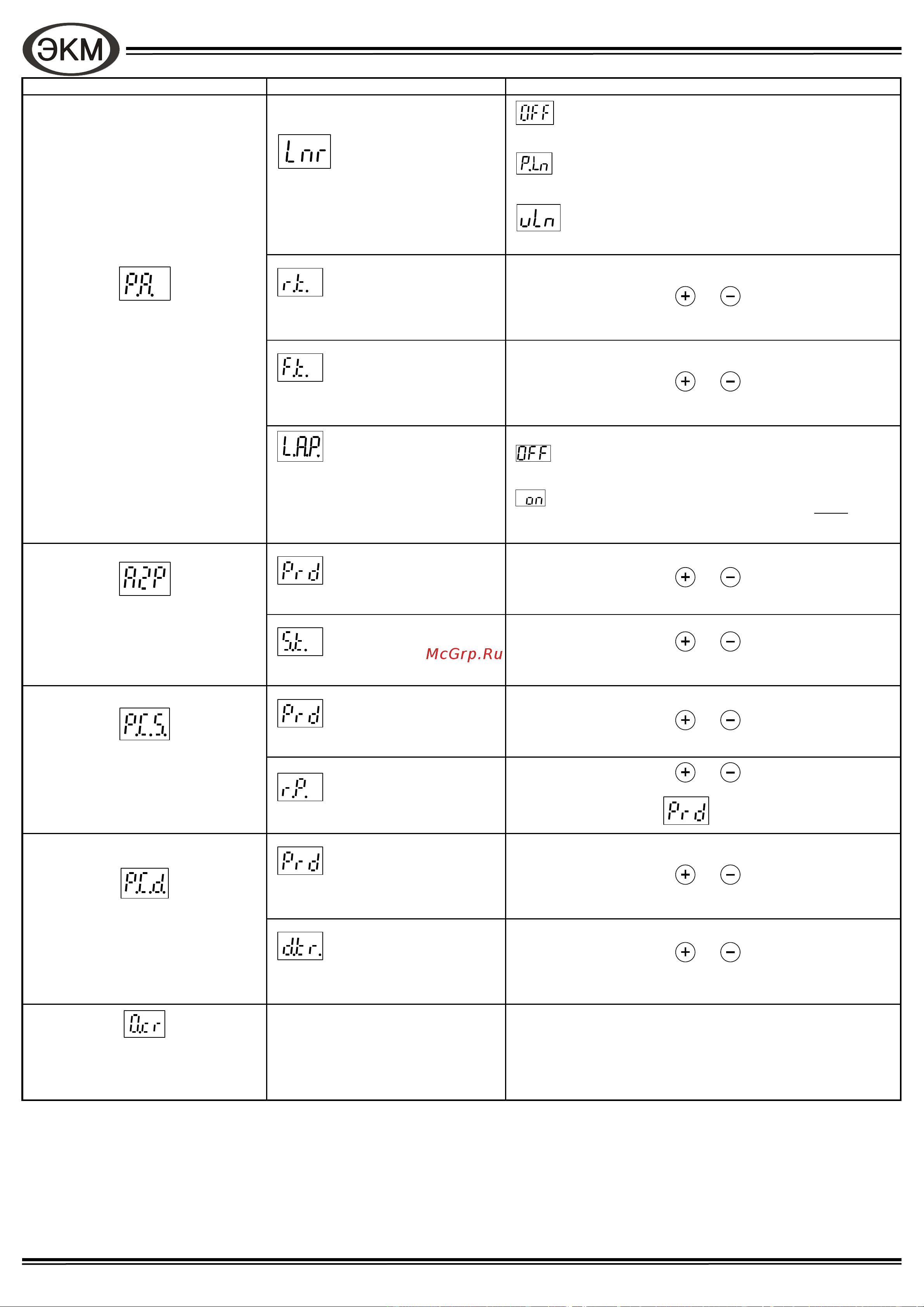

Показания на дисплее Пояснения Примечания
(Phase Angle)
Управление тиристорами происходит
изменением угла (фазы) открывания
тиристора.
(см. Рис. 1)
(Linearisation) Линеариза-
ция.
Выбор типа линеаризации выходной
функции.
- линейное изменение угла открытия тиристора в зависи-
мости от сигнала управления.
- линейное изменение мощности на нагрузке в зависимо-
сти от сигнала управления.
- линейное изменение действующего значения напря-
жения на нагрузке в зависимости от сигнала управления.
(rise time) Устанавливает
время нарастания мощности на
нагрузке при включении.
устанавливается кнопками и в пределах 0...30 секунд
(fall time) Устанавливает
время спада мощности на нагрузке при
отключении.
устанавливается кнопками и в пределах 0...30 секунд
(low angles pulse mode) Поз-
воляет имитировать малые углы от-
крытия, путём пропуска полупериодов
открытий тиристора
(работа со сверхмалыми углами от-
крытия тиристоров)
- только фазовое управление, присутствует ступень в
регулировании (6%)
- пропуск открытий тиристора для имитации очень малых
углов открытия (от 1%)
(Angel to Pulse)
Пакетный способ управления с режи-
мом однократного плавного пуска
«разогрева».
(см. Рис. 5)
(Period) Устанавливает коли-
чество периодов Т.
устанавливается кнопками и в пределах 25...999
(Start time) Устанавливает
время однократного «разогрева».
устанавливается кнопками и в пределах 1...999 се-
кунд
(Packet Control Soft Start)
Управление тиристорами происходит
пакетным способом с режимом плавно-
го «разогрева».
(см. Рис. 4)
(Period) Устанавливает коли-
чество периодов Т.
устанавливается кнопками и в пределах 25...999
(Ruse period) Устанавливает
количество периодов n «разогрева».
устанавливается кнопками и в пределах 0...до поло-
вины заданных периодов
(Period) Пакетное управле-
ние с задержкой коммутации. Устанав-
ливает количество периодов T.
устанавливается кнопками и в пределах 25...999
(Paket Control Deley Triggering)
Управление тиристорами происходит
пакетным способом с возможностью
упреждения включения тиристора.
(см. Рис. 3)
(Deley Triggering) Задержка
коммутации. Устанавливает величину
упреждения.
устанавливается кнопками и в пределах 0...90
о
одно-
го периода.
(Zero Crossing)
Управление тиристорами происходит
числоимпульсным способом.
(см. Рис. 2)
Параметров нет
