Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р
ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), +7(812)410 1759 www.meandr.ru info@meandr.ru
18

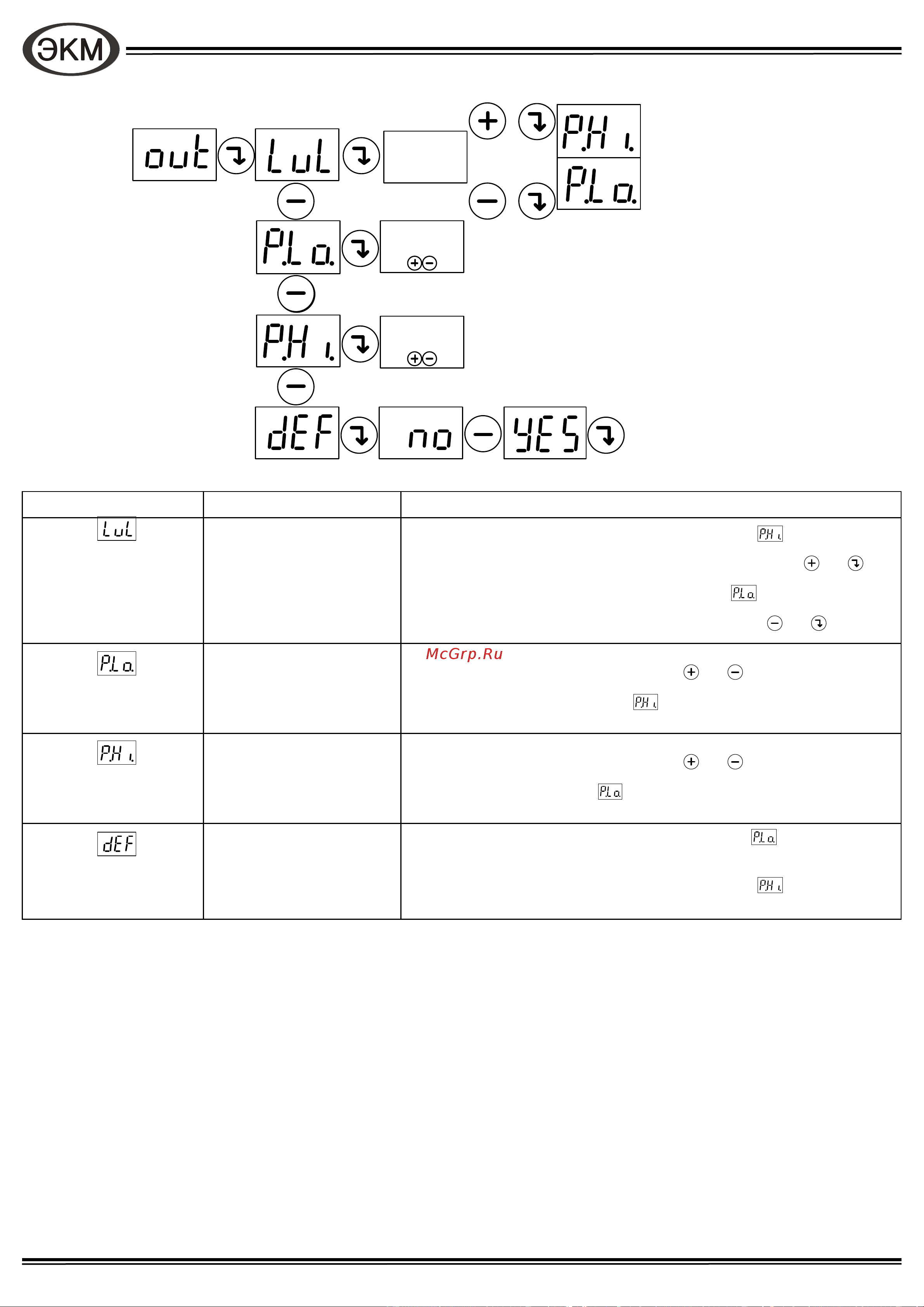

13.4 Подменю настройки параметров выхода
Набор
значения
Набор
значения
и
и
Запомнить
значение
Значение
мощности
Сброс ограничения
регулировки
мощности
Показания на дисплее Пояснения Примечания
Level - Уровень
Устанавливает мини-
мальное и максималь-
ное значение выход-
ной мощности
На индикаторе отобража-
ется текущее значение
выходной мощности
установленной сигналом
по входу1. (при выклю-
ченном входе1 отобража-
емое значение 00)
Уровень максимальной выходной мощности автоматиче-
ски запоминается одновременным нажатием кнопок и
Уровень минимальной выходной мощности автоматически
запоминается одновременным нажатием кнопок и
Power Low
Задаёт ограничение ми-
нимальной выходной
мощности.
При заводских настрой-
ках равно 0%
Значение устанавливается кнопками и в пределах
1...100% или от 0 до значения
Power High
Задаёт ограничение мак-
симальной выходной
мощности.
При заводских настрой-
ках равно 100%
Значение устанавливается кнопками и в пределах
1...100% или от значения до 100%
Default = Сброс
Сброс ограничений вы-
ходной мощности
Уровень минимальной выходной мощности
устанавливается 0
Уровень максимальной выходной мощности
устанавливается 100%
