Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р
ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), +7(812)410 1759 www.meandr.ru info@meandr.ru
13

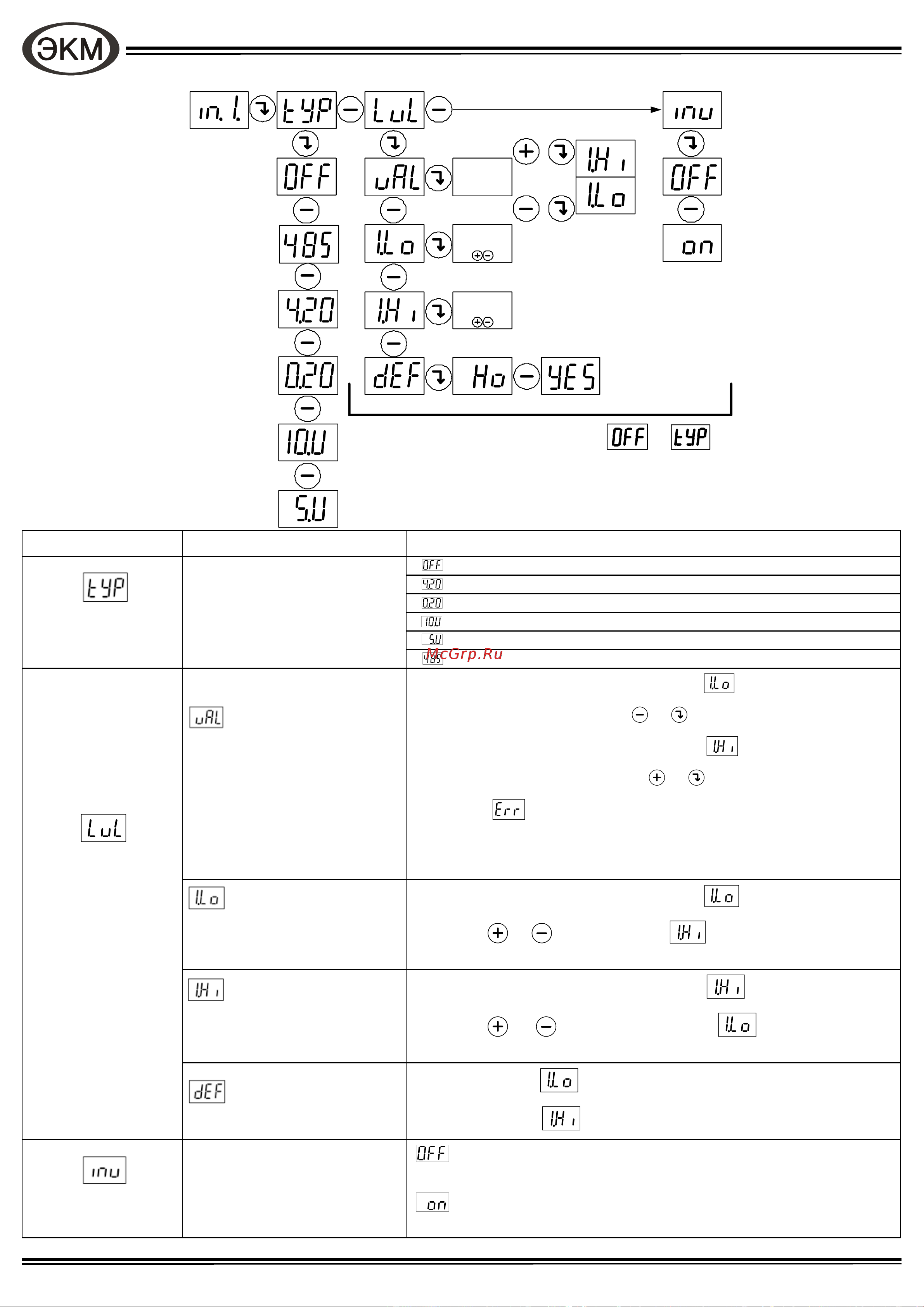

11.1 Подменю настройки входа 1
Набор
значения
Набор
значения
Значение
на входе 1
и
и
Запомнить
значение
Не отображается если выбран пункт в
Показания дисплея Пояснения Примечания
Type = Тип
Определяет параметры
входного воздействия управ-
ления по входу 1
- вход отключён (управление мощностью кнопками)
- управление током 4...20мА
- управление током 0...20мА
- управление напряжением 0...10В
- управление напряжением 0...5В
- управление по протоколу RS 485
Level = Уровень
Настройка уровней
Входа 1
Устанавливает мини-
мальное и максимальное
значение уровней входного
воздействия по входу 1 (на
дисплее отображается теку-
щее значение входного сиг-
нала)
Value = Значение
Низший уровень входного воздействия , запоминается одно-
временным нажатием кнопок и
Высший уровень входного воздействия , запоминается од-
новременным нажатием кнопок и
Показания указывают, что запоминаемое значение не соот-
ветствует разрешённому диапазону (низкий = 0…«высокий» -
«10% от максимального значения», высокий = «низкий» + «10% от
максимального значения»)
Устанавливает уро-
вень сигнала соответствую-
щий минимальному входно-
му воздействию
Низший уровень входного воздействия , устанавливается
кнопками и в пределах 0... -10% от максимального
возможного входного значения
Устанавливает уро-
вень сигнала соответствую-
щий максимальному входно-
му воздействию
Высший уровень входного воздействия , устанавливается
кнопками и в пределах 100% ... +10% от макси-
мального возможного входного значения
Сброс уровней входно-
го воздействия
Низший уровень , равен 0%
Высший уровень , равен 100%
Inversion =инверсия
Определяет направление
прямое или инверсное вход-
ного воздействия управле-
ния по входу 1
- (инверсия) отключена, при увеличении напряжения (тока)
на входе увеличивается выходная мощность
- (инверсия) включена, при увеличении напряжения (тока)
на входе уменьшается выходная мощность
