Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р
ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), +7(812)410 1759 www.meandr.ru info@meandr.ru
18

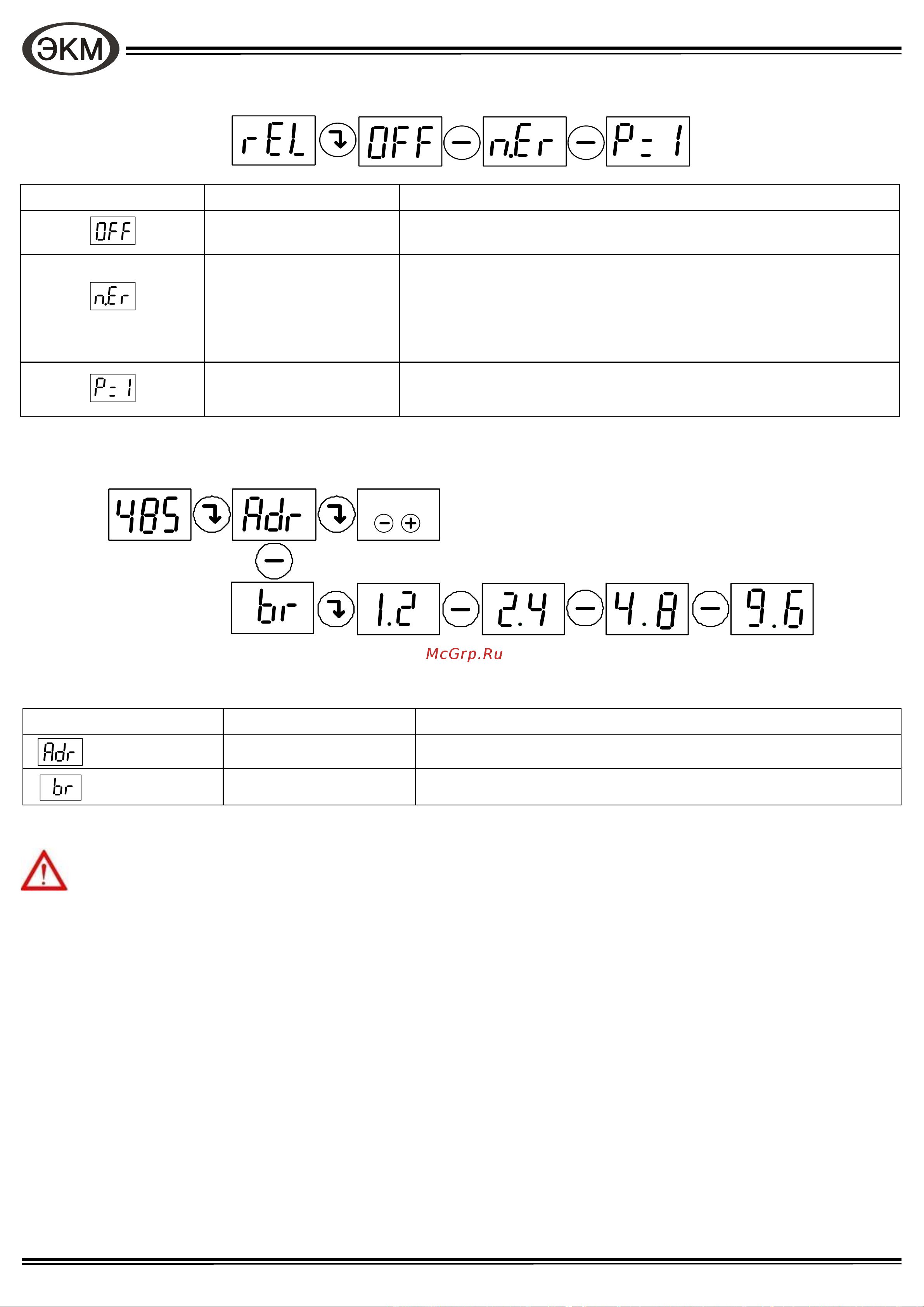

11.5 Подменю настройки работы реле
Показания на дисплее Пояснения Примечания
Реле всегда отключено
Реле включено и вы-
ключается при возникно-
вении аварийных ситуа-
ций.
При отсутствии ошибок
включены контакты 11-14
При возникновении аварии контакты 11-14 размыкаются, 11-12
замыкаются
Реле включается при
достижении мощности
100 %
Контакты 11-14 замыкаются, 11-12 размыкаются при достижении
100% выходной мощности
11.6 Подменю настройки порта управления RS-485
Номер уст-ва
По умолчанию 1.2
1...127
По умолчанию 1
Пояснения Примечания Показания на дисплее
(Address) Адрес устройства
(baut reate)
Скорость передачи дан-
ных
Производительность канала управления кБ/с (1.2) (2.4) (4.8)
(9.6)
Внимание! Подменю настройки порта управления доступно только в регуляторах оборудованны х пор-
том
