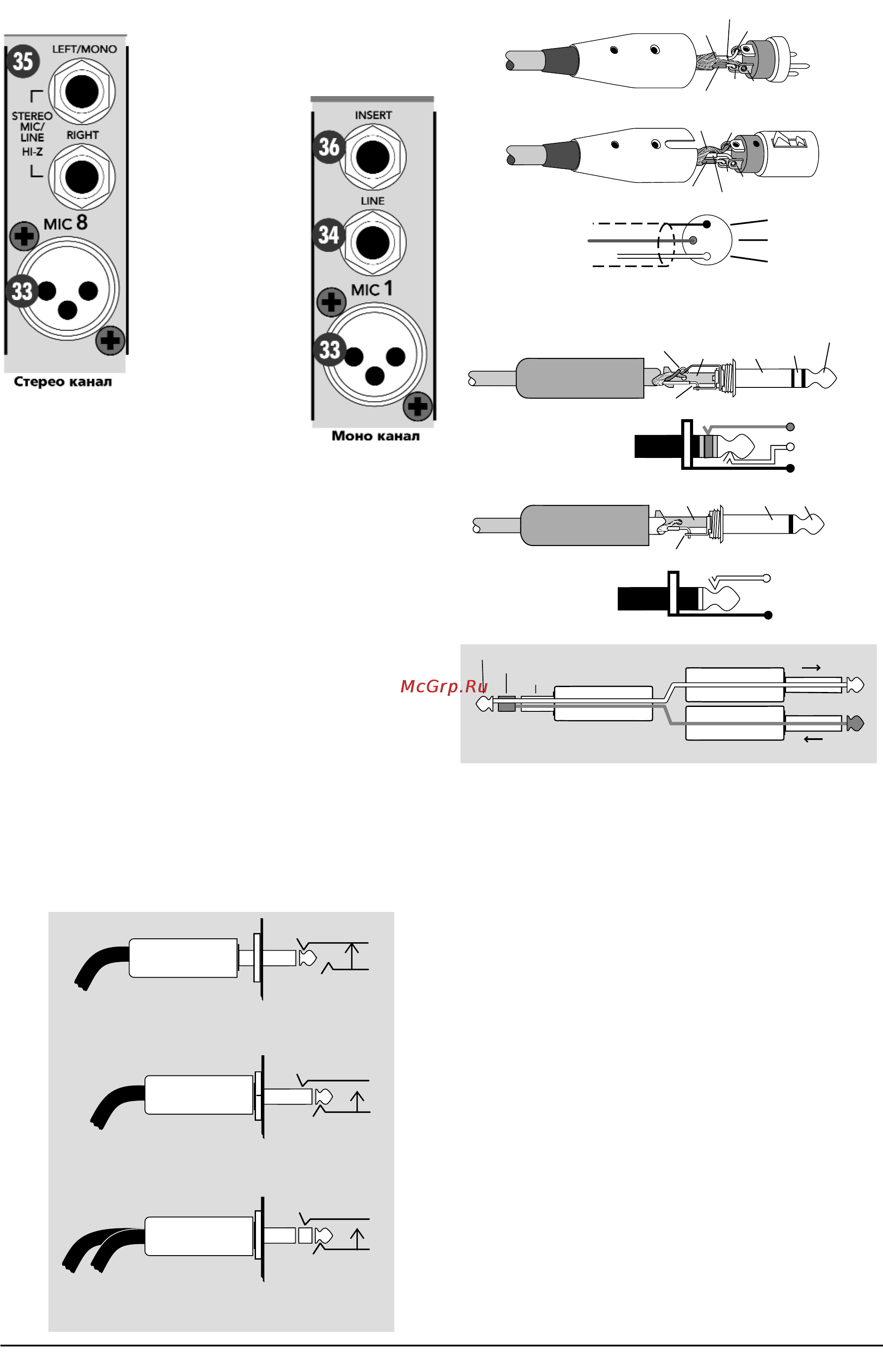

Коммутация Лицевая панель Микрофонные и входы линейные INSERT Каждый канал имеет микрофонный вход MIC 33 на разъеме XLR и линейный вход UNE 34 на разъеме 1 4 LINE TRS В дополнение два стерео канала микше ров 408М 408S 808М и 808S имеют по два 1 4 TRS линейных входа Mid левый и правый Эти два входа суммирую щиеся в моделях 408М и 808М направляются на левую и правую ши Стерео канал ны в моделях 408S и 808S При подаче моно сигнала на вход LEFT 35 он автоматически распределится Моно канал между левым и правым входами Ко входам TRS возможно подключение несимметричных линий с разъема ми TS Разъем XLR Стерео джек При одновременной подаче сигналов на микрофонный и линей ный входы они суммируются перед регулятором INPUT LEVEL SET который управляет их суммарным уровнем В стерео кана лах 7 и 8 входы суммируются после регулятора INPUT LEVEL SET который действует только на микрофонный сигнал 36 Разрывы каналов INSERT Разъемы разрывов служат для подключения последовательных эффектов в цепь канала Точки разрывов находятся после пре дусилителей регуляторов INPUT LEVEL SET и до эквалайзеров Для коммутации используются специальные Y кабели Моно джек наконечник Посыл на эффект кольцо I экран TRS джек _________________________ Разъемы разрывов можно использовать в качестве директ выходов для записи на ленту используя несимметричный 1 4 моно джек одним из двух следующих способов Введите джек в разъем до ПЕРВОГО щелчка Данная комму тация позволяет осуществлять отбор сигнала для записи без прерывания сигнала в линейке канала Введите джек в разъем до ВТОРОГО щелчка на максималь ную глубину Данная коммутация позволяет осуществлять от бор сигнала для записи прервав сигнал в линейке канала Не перегружайте и не закорачивайте сигнал выходящий из микшера поскольку это будет оказывать влияние на внутрен ний сигнал К разрыву микшера Возврат с эффекта У кабель 37 Разъемы EFFECTS SEND и RETURN На выходе EFFECTS SEND используется 1 4 разъем обеспечи вающий несимметричный сигнал линейного уровня Данный сигнал поступаете внутренней шины эффектов после регуля тора EFX DRIVE LEVEL К данному выходу подключается вход внешнего устройства обработки сигнала Аналогично возврат с внешнего устройства обработки подключается к разъемам EFFECTS RETURN В моно моделях 406М 408М 808М имеется один разъем EFFECTS RETURN а в стерео моделях 408S 808S два На входах EFFECTS RETURN используется 1 4 разъем обеспе чивающий несимметричный сигнал линейного уровня До второго щелчка Разъемы EFFECTS SEND и RETURN нормализованы поэтому при отсутствии коммутации их с чем либо на регуляторы EFX ТО MON и EFX ТО MAIN поступает сигнал с внутреннего эф фект процессора ЕМАС При подключении кабеля 1 4 TS к разъемам EFFECTS RETURN сигнал эффектов с ЕМАС отклю чается от схемотехники пульта При этом регуляторы EFX ТО MON и EFX ТО MAIN управляют сигналами внешнего устройства обработки Замечание Для одновременного использования встроенного ЕМАС и внешнего устройства возможны два пути Устройство последовательной обработки Разъем EFFECTS SEND коммутируется аналогично канальным разъемам INSERT что позволяет использовать внешнее устройство последова тельно с эффектами ЕМАС Для подключения эффектов Mackie PPM Руководство пользователя Устройство параллельной обработки Введение разъема TS на половину глубины до первого щелчка в разъем EFFECTS 7
